常見的天線連接器

發布時間：2021-12-29作者來源：金航標瀏覽：2849

同軸連接器的基本結構包括:中心導體(陽性或陰性的中心接觸件); 內導體外的介電材料,或稱為絕緣體;最外面是外接觸件,該部分起著如同軸電纜外屏蔽層一樣的作用, 即傳輸信號、作為屏蔽或電路的接地元件。同軸連接器主要分為:SMA、 SMB、BNC、TNC、SMC、N型、 BMA等。

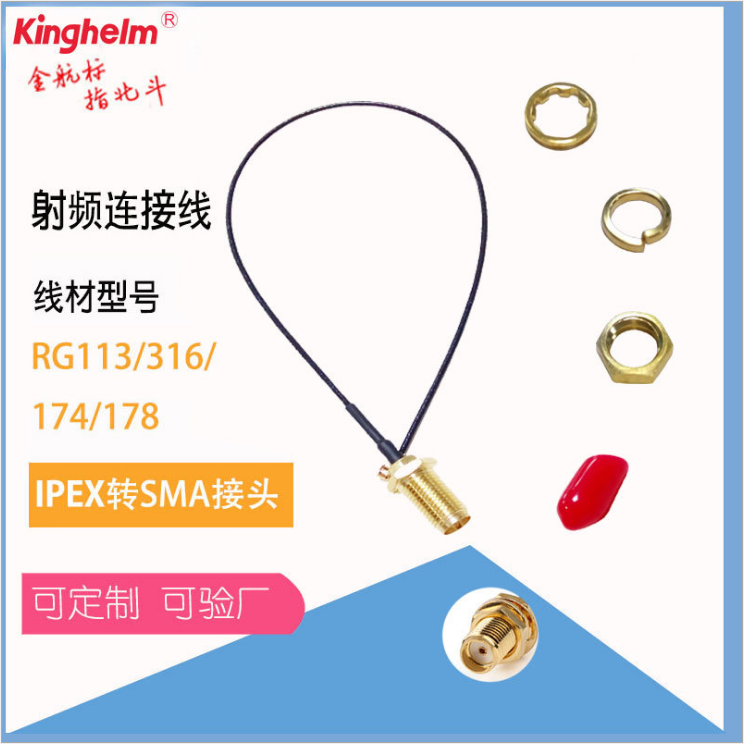

金航標kinghelm產品天線射頻連接線

一、射頻同軸連接器常識

  Male:公接頭,螺紋在內,里面是針，有時也稱“J”口。如 TNC(M)

  Female:母接頭,螺紋在外,里面是一個洞，有時也稱“K”口。如SMA(F)

  RP:Reverse Polarity的意思,就是頭和里面的針是相反的。

  Bulkhead:就是可鎖螺絲在板子上的接頭含華司,螺冒及擋墻(如SMA FEMALE BULKHEAD)，一般用于板卡

  PCB:就是有腳,可以焊接在板子上的接頭。 (如SMA FEMAL PCN )。

  Panel:是有螺絲孔,可用螺絲鎖在板子上的接頭。(如SMA PANEL MOUNT)通常有4孔跟2孔之分。

二、描述射頻接頭常用的要素

  1、接頭類型: SMA、SMB、BNC、TNC、SMC、N型、BMA等
  2、特性阻抗:50歐姆標50或50不標,75歐姆標75
  3、接觸鍵方式:公頭,母頭
  4、外殼形式:直式:不標;彎式:W
  5、安裝形式:法蘭盤:F 螺母:Y 焊接:H
  6、接線種類:適配的電纜型號,內徑外徑的要求等
  7、衰減:對應不同頻段的射頻信號通過引起的信號強度衰減
  8、螺紋類型:外螺紋、內螺紋
  備注:通常設備側接頭都為母頭外螺紋,線纜側的多為公頭內螺紋。

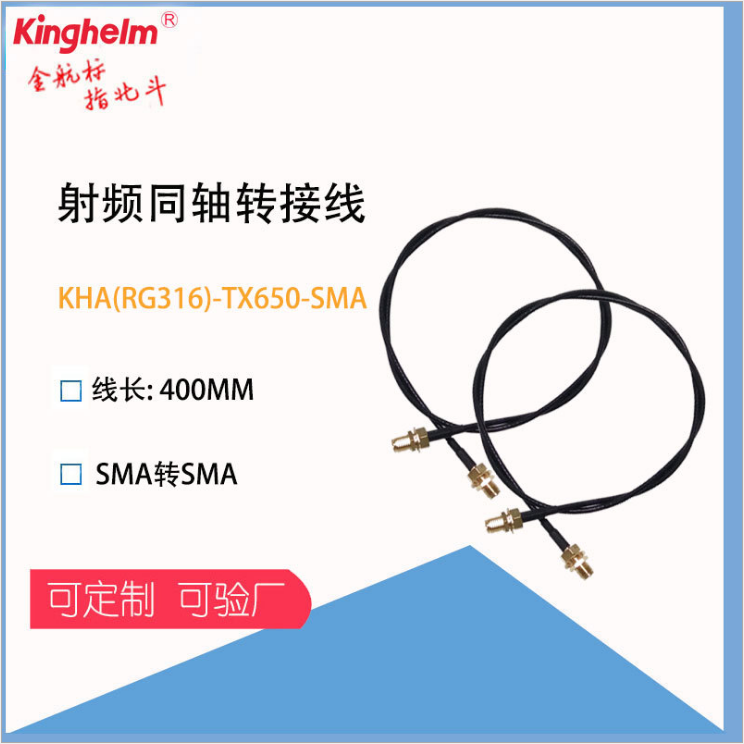

金航標kinghelm產品射頻同軸轉接線

三、常見傳輸線纜接頭

  從饋線的效果考慮，當然是越粗越好。但是，越粗必然越貴，接插件的價格也不菲，處理起來更加麻煩。所以，選擇饋線，“合適”就可以了。

  3.1、SMA
  SMA系列連接器是一種應用廣泛的小型螺紋連接的同軸連接器，壽命長，性能優越、可靠性高，廣泛用于微波設備和數字通信設備的射頻回路射頻同軸電纜或微帶。
在無線設備上常用于單板上的GPS時鐘接口及基站射頻模塊的測試口。現階段手持對講機最常見的接口，已經很普遍。

  3.2、SMB
  SMB型同軸連接器是一種小型的推入鎖緊式射頻同軸連接器，具有體積小、重量輕、使用方便、電性能優良等特點，適用于無線電設備和電子儀器的高頻回路中連接同軸電纜用。在無線設備上常用于基站側E1傳輸電纜連接基站DDF小傳輸盒使用。

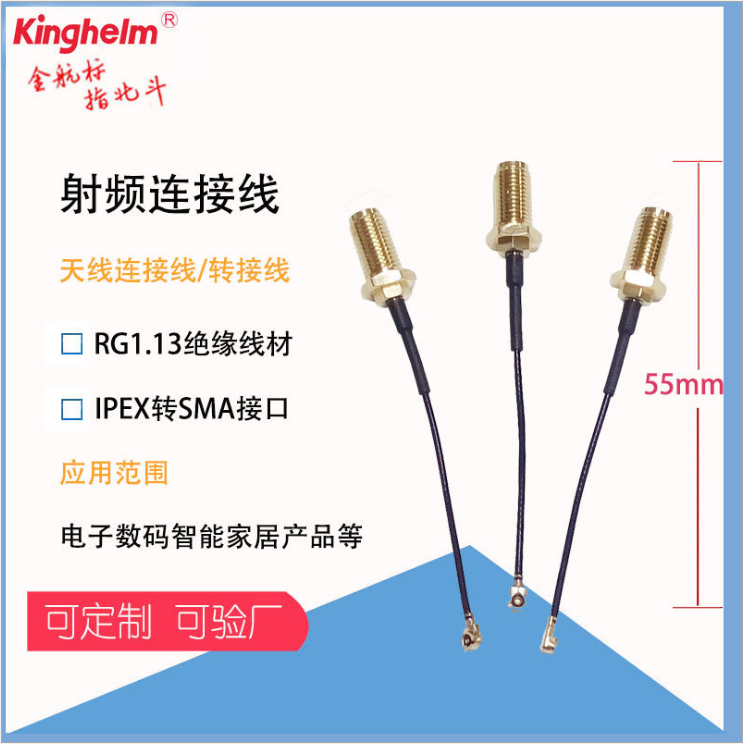

金航標kinghelm產品天線轉接線

  3.3、BNC
  BNC型同軸連接器是一種卡口式射頻同軸連接器，具有連接迅速、接觸可靠等特點，廣泛用于無線電設備和電子儀器領域連接射頻同軸電纜。現今用于監控、無線電、檢測儀上等一些經常需要隨時更換的設備上面。

  3.4、TNC
  TNC型同軸連接器是一種螺紋連接器式射頻同軸連接器，具有工作頻帶寬、連接可靠、抗震性能好等特點，共無線電設備和儀器中連接射頻同軸電纜用，特別適用于在震動條件下的移動通信設備中。

  3.5、N型
  N型系列同軸連接器是一種具有螺紋連接器結構的中大功率連接器，具有抗震性強、可靠性高、機械和電氣性能優良等特點，廣泛用于震動和環境惡劣條件下的無線電設備和儀器中連接射頻同軸電纜用。

  常用于GPS天饋線，射頻模塊的射頻連線，避雷器、功分器、合路器等接頭。

  3.6、DIN
  DIN型（也叫7/16或L29）系列同軸連接器是一種較大型螺紋連接的連接器，具有堅固穩定、低損耗、工作電壓高等特點，且大部分具有防水結構，可用于戶外作為中、高能量傳輸的連接器，廣泛用于微波傳輸和移動通信系統中。

  常用于基站天饋線接頭，天線接頭等。

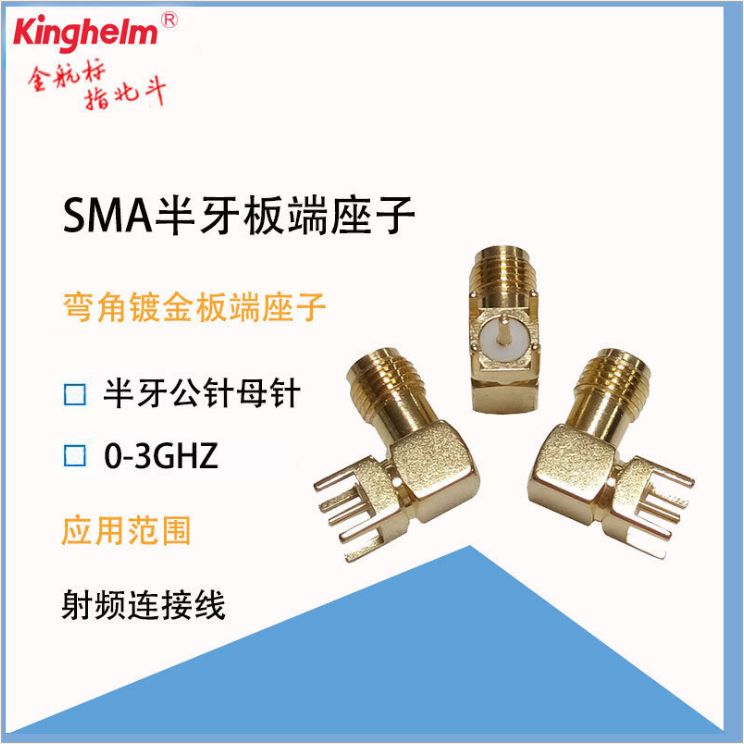

金航標kinghelm產品 SMA 半牙板端座子

四、天線的一些基礎知識

都說傳輸線有50、75歐，那為什么呢？

Hugo:對于同軸線，我們主要關心功率的傳輸及在傳輸過程中的能量衰減這兩個問題。為了能使同軸線傳輸的功率最大，就要使同軸線的內外導體有一個比值，對于空氣為介質的同軸線來說，外半徑/內半徑= 常數E開方時，傳輸的功率為最大，此時的特性阻抗為３０Ω。外半徑/內半徑=3.59時,這是的衰減為最小，此時的特性阻抗為７７Ω。為了二者兼有，折中取值為５０Ω，當然現在一些設備中７５Ω的同軸線也在使用中，比如有線電視系統中。

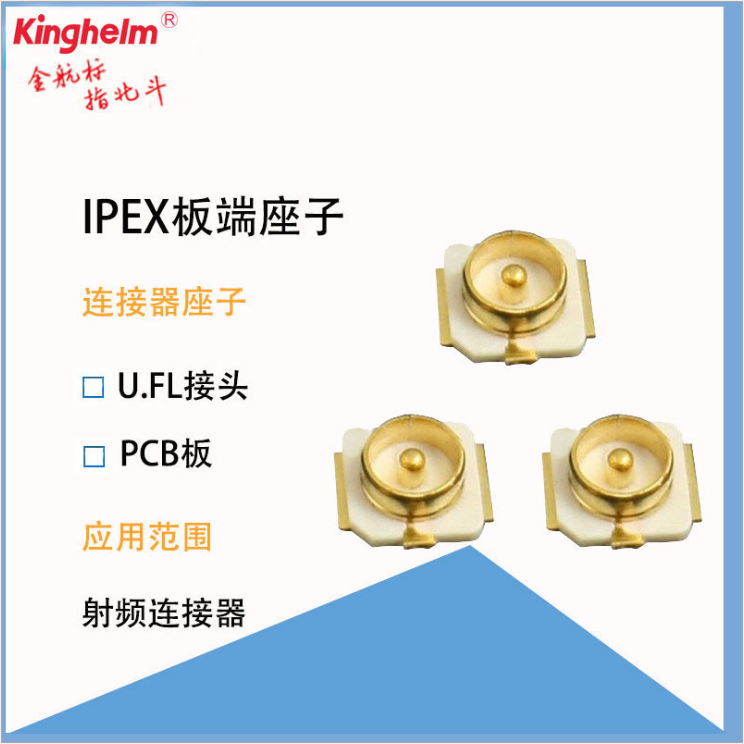

金航標kinghelm產品 ipex板端座子
