       隨著電子產品的發展，數據和信號傳輸由有線逐步轉為無線，而且數據量越來越大和傳輸速率越來越快。面對各種領域產品的升級，無線模組這個單品應運而生。無線模組可以很方便地集成在各類產品中，使其變成高附加價值的無線通信產品。同時，又因?yàn)闊o(wú)線模組已經完全所有無線射頻設計，使用完整的模組來開發，大大降低了設計的門檻，更快實現商業化。

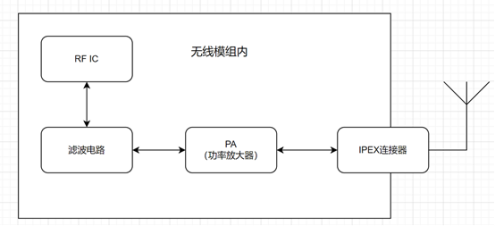

一般而言，無線模組包含射頻芯片、濾波電路、功率放大器、射頻連接端口座子這幾部分，如下圖所示。

kinghelm金航標ipex射頻連接器產品在無線模組的位置圖

其中，由于無線模組的小型化設計需求，射頻連接端口通常會采用IPEX連接器，金航標kinghelm的ipex射頻連接器占有的市場份額節節攀升。

挑戰和機遇

       無線模組會根據不同的無線通信類型，工作在不同的頻率段上。但其信號一般都是MHz以上的中高頻信號。其與直流低頻信號相比，在電路上體現會發生很大的變化。這個時候，電路上的連接線和連接器的電阻就不再是可以忽略的直流電阻，而是以阻抗的形式存在，其構成分為直流阻抗和交流阻抗兩部分！

                                                                                                                  北斗GPS行業的配套產品和相關公司

       隨著信號頻率的越高，其交流特性越明顯，阻抗會跟信號頻率有強相關關系。如果在信號傳輸鏈路上存在阻抗不連續/失配的問題時，無線模組就會發生信號反射和衰減現象，會嚴重影響信號質量。特別是在連接器端，是無線模組與外部天線的關鍵部分，最容易發生阻抗失配的問題。一旦發生阻抗失配問題，不但會降低無線模組發射效率，還有可能會造成額外的功耗和發熱，影響無線模組的正常運行。 金航標KH-IPEX-K501-29（www.kinghelm.com.cn）可對標替換國外的te泰科、廣瀨hrs等品牌！

解決方案及技術

       KH-IPEX-K501-29作為金航標力推的射頻同軸一代IPEX板端貼片天線座子系列中的一款。該款連接器按照標準射頻/微波同軸傳輸線阻抗50Ω的阻抗進行設計，可滿足無線模組的射頻信號傳輸阻抗要求。同時采用了鍍金工藝，[敏感詞]上減少了接觸阻抗，使其在0~6 GHz的工作頻率上，可提供優秀的VSWR值（1.3 MAX@0.1~3GHz, 1.4 MAX@3~6 GHz），而且接觸阻抗小至20mΩ。這使得整個信號鏈路阻抗可以都是連續的50Ω阻抗，大大減少了無線信號在無線模組與外連天線的傳輸線路上的損耗、反射和衰減。

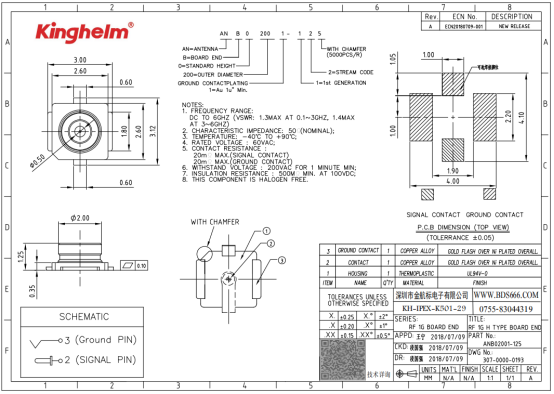

Kinghelm金航標射頻座子KH-IPEX-K501-29規格書

該款射頻連接器端口完全符合標準的一代IPEX規格，可完美兼容同類產品，可支持-40℃~+90℃的工作溫度范圍。金航標助力各類終端廠商以最優性價比提高產品競爭力，為全行業提供[敏感詞]競爭力的產品選擇。

       當前，金航標已成為國內快速發展的電子信息產業的企業之一，  2022年金航標kinghelm電子在宋仕強先生的領導下，在惡劣環境下依舊逆襲增長穩步擴大，金航標電子有限公司專業研發生產北斗GPS天線、連接器等產品種類進一步增加，市場占有率進一步擴大。未來，公司將積極做好電子元器件的“國產替代”，為國家解決外國公司技術封鎖等卡脖子難題提供解決方案。

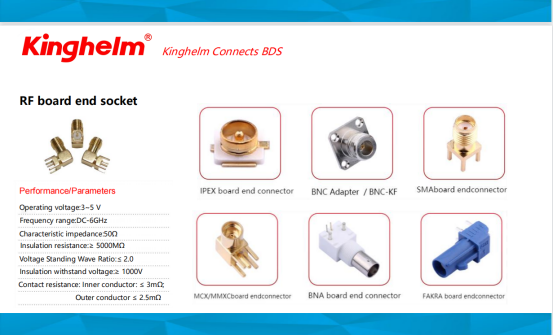

              金航標kinghelm射頻連接器和座子系列
