學生時代，物理老師講過這幾個知識點：
1、FM調頻廣播的頻率是88~108MHz，覆蓋范圍從幾百公里到幾千公里；
2、無線蜂窩網絡的頻率是400MHz~3GHz，覆蓋范圍從幾公里到幾十公里；
3、Wi-Fi網絡的通信頻率是2.4~2.5GHz和5.2~5.8GHz，覆蓋范圍從幾米到幾百米；
4、衛星的通信頻率通常是5GHz~40GHz[1]，通信距離為3.6萬公里。
從前三條知識點可知，電磁波頻率越低，在空氣中自由傳播的距離就越遠。
那為什么衛星離地面這么遠，卻很少采用低頻通信？為什么大多數衛星的通信頻率高達5GHz~40GHz卻可以傳輸3.6萬公里的超遠距離？
要解開這個疑問，我們需要了解以下5個方面的知識。
電離層是地球大氣的一個電離區域，其中存在很多自由電子和離子，能使無線電波改變傳播速度，發生折射、反射和散射，產生極化面的旋轉并受到不同程度的吸收。

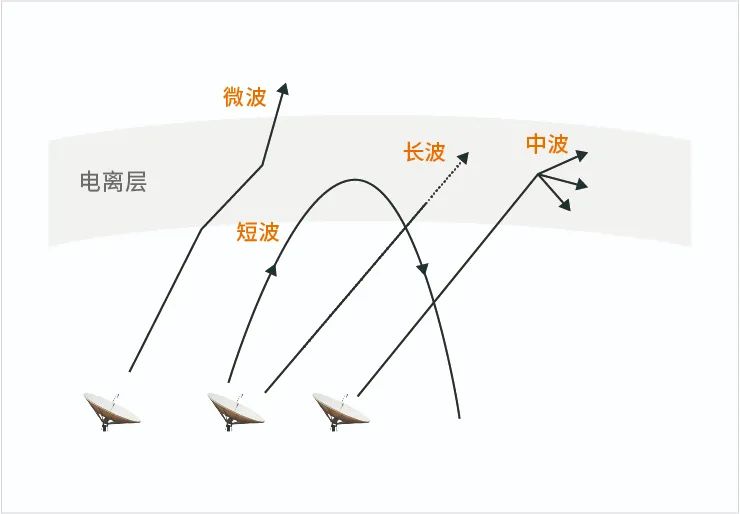

如上圖所示，長波、中波被電離層直接吸收，只能通過地面波傳播；短波被電離層反射，只能在電離層以下的大氣內部傳播；微波則不受電離層影響，可以直接穿透電離層。
因此，衛星通信必須采用微波頻段以上頻率的信號，才能實現星地通信。
電磁波在穿透任何介質時都會有損耗，所以電磁波在大氣中傳播的時候一樣存在損耗。
電磁波在大氣自由空間中的傳輸損耗和電磁波的頻率及傳輸距離成正比，頻率越高，空間損耗越大。
如果理解沒有錯誤，那么衛星為什么還要采用5GHz以上的頻率通信呢？來看第三個知識點。
一個完整的無線通信系統，組成包括：發射機、發射天線、傳播介質、接收天線、接收機。其中，接收機最終能夠收到多少有用信號就取決于前四個組成部分。

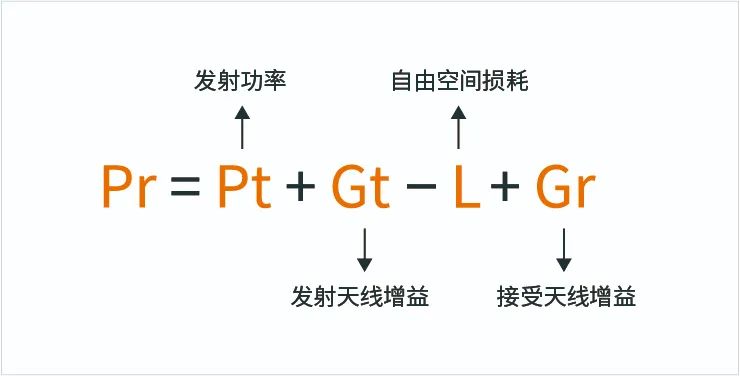

無線通信接收功率的鏈路計算公式：
根據計算公式可知，只要將天線增益提高，就有可能彌補自由空間的損耗。
關于天線的知識，這里不做過多說明，我們把注意力集中在如何提高天線增益上。
我們都知道，廣播電視是一對多通信，天線通常都建在高山或高樓上，目的是為了覆蓋更多的用戶。廣播電視使用的天線都是全向天線，它們向四面八方發射電磁波，電磁波分散得越廣，能量消耗越快。
那么，如果將這些四散的電磁波集中起來，向一個方向發射呢？如果能夠讓天線只向一個方向發射，那么天線增益將獲得極大的提升。這便是定向高增益天線的由來。

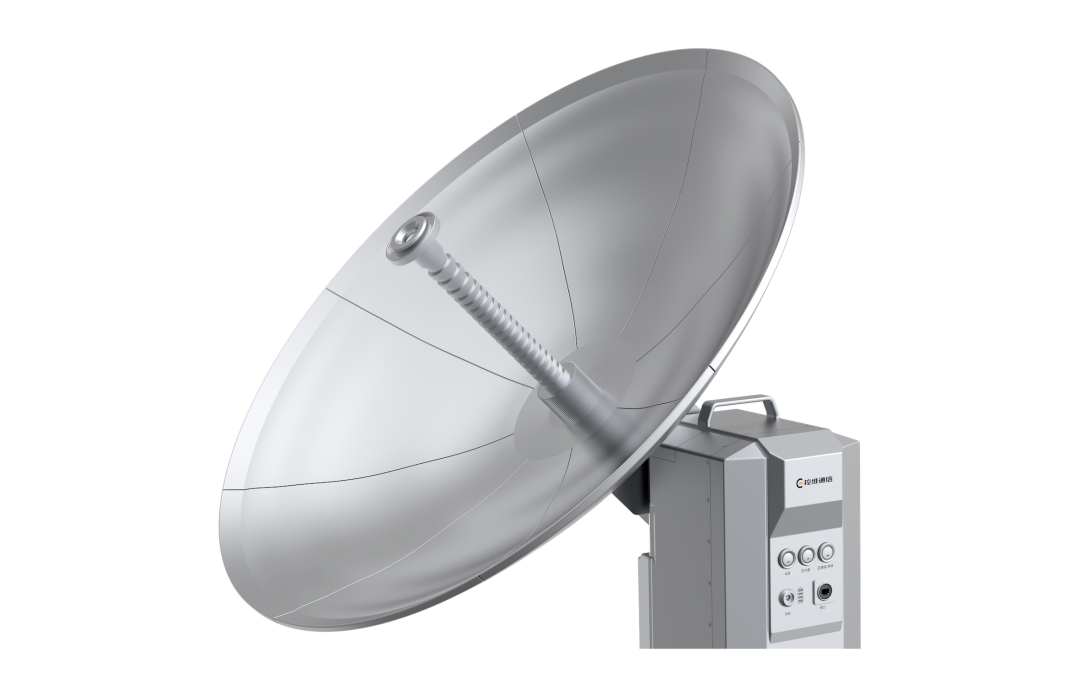

[敏感詞]介紹一種經典的定向高增益天線，卡塞格倫天線，也叫拋物面天線：
它的增益計算公式是：
由此可以得出結論：同等尺寸的拋物面天線，當工作頻率增加一倍時，天線增益將大幅提升！
隨著時代的發展，我們需要傳輸?shù)男畔⒘吭絹?lái)越大，對通信速率的要求也越來越高。那么如何提高傳輸速率呢？
香農（Shannon）給了我們答案：提高通信帶寬就可以提高信息傳輸速率。

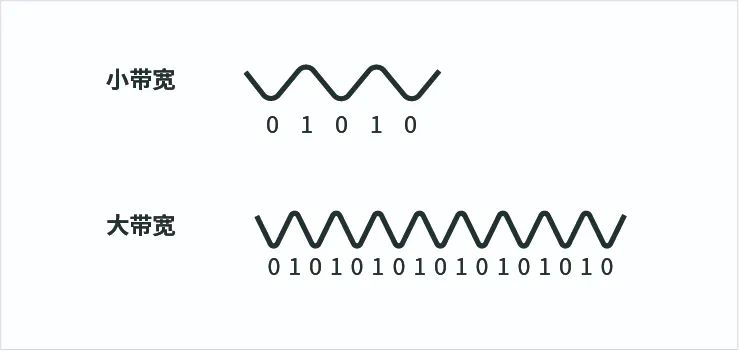

大帶寬可以攜帶更多信息。
在地球上，5G以下的無線電頻段已被各種通信設備占據，沒辦法給衛星通信提供完整的大帶寬，而5G以上還有相對完整的頻譜資源，所以，衛星通信選擇5GHz以上的工作頻率也是為了方便數據傳輸。
因此，衛星之所以采用5GHz以上的工作頻率，總結為以下幾個原因：
1、可以順利穿過電離層，不會被反射或吸收；
2、高頻傳輸在高增益天線的支持下，并不會帶來太大的功率損耗；
3、高頻意味著大帶寬，根據香農公式，帶寬越大，信息傳輸速率越高，更夠滿足更復雜的業務需求；
4、5GHz以上還有相對完整的頻譜資源，不容易被干擾。
