一、天線端口及映射3GPP在協議標準中定義了LTE網絡的天線端口，但這些天線端口與物理天線(端口)不對應，而是通過參考信號序列區分邏輯實體。它們可以在單個發射天線端口上發射多個信號(例C-RS端口0和UE-RS端口5)，相應地單個天線端口可以分布在多個發射天線上(例如UE-RS端口5)。

二、天線端口定義3GPP在TS 36.211中定義LTE網絡下行天線端口通常用作相同信道條件下信號傳輸?shù)目偡Q。對于假定獨立信道下行鏈路方向上的每種LTE操作模式(例如SISO與MIMO)定義了單獨的邏輯天線端口；通過相同天線端口傳輸LTE符號受到相同信道條件的影響。為了確定天線端口的特征信道終端(UE)須對每個天線端口執行單獨的信道估計；以適用于估計相應信道的單獨參考信號(導頻信號)在LTE標準中為每個天線端口定義；圖1顯示了LTE標準在R8,9和R10中定義的天線端口。

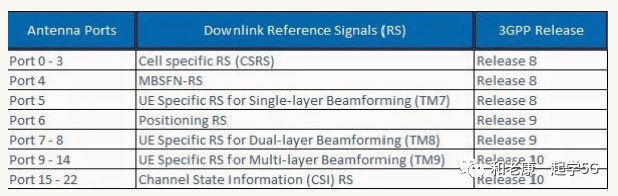

圖1.LTE網絡中天線端口定義

三、天線端口分配天線邏輯端口的分配取決于基站并且可在相同類型的基站之間(由于不同的操作條件)以及不同的基站之間變化。基站不會明確通知UE已執行的映射，而終端(UE)必須在解調期間自動考慮(圖2)。

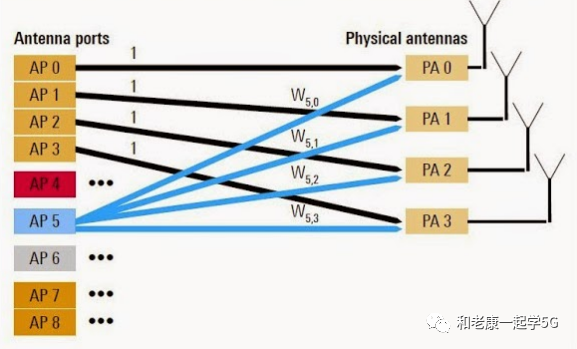

圖2.天線端口及其映射

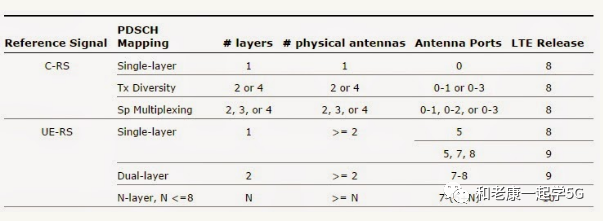

四、PDSCH天線端口分配LTE網絡中可能最具變化；初期LTE解調器僅支持分析在天線端口0、(0和1)、(0、1、2)或(0、1、2、3)上傳輸?shù)腜DSCH。這些端口被認為是C-RS 天線端口，每個端口都有不同的C-RS資源元素排列。且定義使用這些C-RS天線端口的各種配置中包括:Port2或Port4 端口Tx分集和 2、3或4端口空間復用。

圖3.下行和上行天線端口

五、波束斌形與天線端口 在MIMO或Tx分集配置中，每個C-RS天線端口必須在單獨的物理天線上傳輸以在路徑之間創建空間分集。另一方面單層波束成形是通過向每個天線發送相同的信號但改變每個天線信號相對于其他天線的信號相位來實現的。由于從每根天線發送相同的UE-RS序列，可以將接收到的UE-RS序列與參考序列進行比較并計算應用于天線的權重以完成波束成形。

多層波束成形通過傳輸與層數一樣多UE-RS序列以允許對每一層PDSCH數據進行解調從而增加了波束成形的復雜性。每個天線端口UE-RS序列在時間/頻率域或代碼域中與其他天線端口正交。這可以被認為是每一層獨立的波束形成。N層波束成形是雙層波束成形的擴展，支持多達8個數據層，能夠分別對每一層進行波束成形。
