射頻連接器又稱為RF連接器，通常被認為是裝接在電纜上或安裝在儀器上的一種元件，作為傳輸線電氣連接或分離的元件，主要起橋梁作用。

同其它電子元件相比，RF連接器的發展史較短。1930年，最早的RF連接器——UHF連接器誕生。到了二次世界大戰期間，由于戰爭急需，隨著雷達、電臺和微波通信的發展，便產生了N、C、BNC、TNC、等中型系列。

1958年后，又出現了SMA、SMB、SMC等小型化產品。1964年，美國軍用標準MIL-C-39012《射頻同軸連接器總規范》落地。從此，RF連接器開始向標準化、系列化、通用化方向發展。

17種外形代號介紹

N型：外導體內徑為7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺紋式射頻同軸連接器。(IEC169-16)



BNC型：外導體內徑為6.5mm(0.256英寸)、特性阻抗50Ω的卡口鎖定式射頻同軸連接器。(IEC169-8)



TNC型：外導體內徑為6.5mm(0.256英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-17)



SMA型：外導體內徑為4.13mm(0.163英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-15)

SMB型：外導體內徑為3mm(0.12英寸)、特性阻抗50Ω的推入鎖定式射頻同軸連接器。(IEC169-10)



SMC型：外導體內徑為3mm(0.12英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-9)



SSMA型：外導體內徑為2.79mm(0.11英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-18)



SSMB型：外導體內徑為2.08mm(0.082英寸)、特性阻抗50Ω的推入鎖定式射頻同軸連接器。(IEC169-19)



SSMC型：外導體內徑為2.08mm(0.082英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-20)



SC型（SC-A和SC-B型）：外導體內徑為9.5mm(0.374英寸)、特性阻抗50Ω的螺紋式(兩種型號有不同類型連接螺紋)射頻同軸連接器。(IEC169-21)



APC7型：外導體內徑為7mm(0.276英寸)、特性阻抗50Ω的精密中型射頻同軸連接器。(IEC457-2)



APC3.5型：外導體內徑為3.5mm(0.138英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。(IEC169-23)



K型：外導體內徑為2.92mm(0.115英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。



OS-50型：外導體內徑為2.4mm(0.095英寸)、特性阻抗50Ω的螺紋式射頻同軸連接器。



F型：特性阻抗75Ω的電纜分配系統中使用的螺紋式射頻同軸連接器。(IEC169-24)



E型：特性阻抗75Ω的電纜分配系統中使用的螺紋式射頻同軸連接器。(IEC169-27)



L型：公制螺紋式射頻同軸連接器，螺紋連接尺寸在“L”后用阿拉伯數字表示。

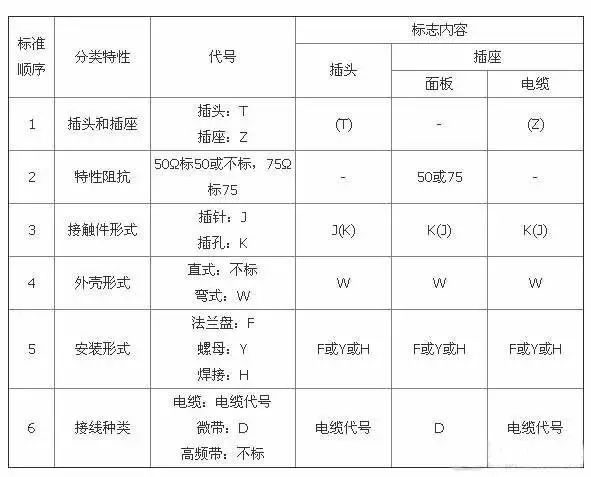

射頻連接器的結構形式代號由下表所示部分組成：

①插頭裝插針，插座裝插孔的系列，結構形式代號中插頭和插座代號（表中序號1）不標。插座裝插針系列，用括號中的代號。



②注有#號者，僅在面板插頭使用。



射頻連接器的型號組成示例：

（1）SMA-JW5、TNC-JW5

表示SMA型及TNC型彎式非密封射頻插頭，插頭內導體為插針接觸件，配用SYV-50-3電纜。



（2）N-50KFD、SMA-KFD

表示法蘭安裝，阻抗為50Ω的N和SMA微帶射頻插座，內導體為插孔接觸件。



（3）SMA-KE、75KHD

表示直接焊接在線路板上的阻抗為50Ω的SMA微帶插孔連接哭器及阻抗為75Ω的SMB插孔連接器。



（4）轉接器和阻抗轉換器的型號組成方法，以插頭或插座型號為基礎派生，一般采用下列形式：



①轉接器的型號，其類型代號部分用連接器主稱代號（系列內轉接器）及分數形式（系列間轉接受能力器）表示。

如：N-75JK

表示一端為插針接觸件，另一端為插孔接觸件，阻抗為75Ω的N型系列內轉接器。

如：N/BNC-50JK

表示一端為N型插針接觸件，另一端為BNC型插孔接觸件，阻抗為50Ω的系列間轉接器。



②阻抗轉換器的型號，其型號或結構形式代號用分數形式表示：

如：N-50J/75K

表示一端為50Ω插頭，另一端75Ω插座，兩端均為“N”型的阻抗轉換器。
