【基礎知識】調試工程師必備的串口通信基礎知識

發布時間:2023-04-04作者來源:金航標瀏覽:1872


在項目現場調試過程中,U轉串,U轉485,U轉232是我們經常提及,經常用到的調試工具。但具體串口是什么東西,新接觸的會搞不清楚,本篇總結下串口通信基礎知識。

一、什么是串口通信?

串行通訊是指僅用一根接收線和一根發送線就能將數據以位進行傳輸?shù)囊环N通訊方式。盡管串行通訊的比按字節傳輸?shù)?/span>并行通信慢,但是串口可以在僅僅使用兩根線的情況下就能實現數據的傳輸。

典型的串口通信使用3根線完成,分別是地線、發送、接收。常見的RS-232-C接口(又稱EIA RS-232-C)就是這種典型的常見接口。

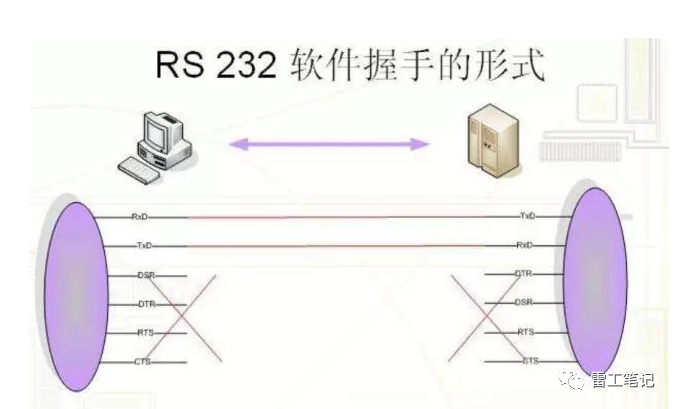

圖片

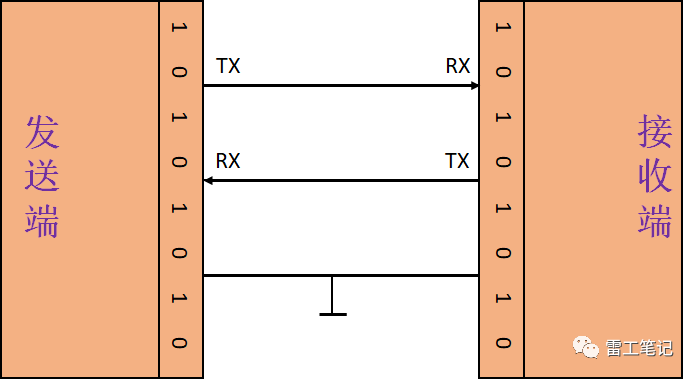

由于串口通信是異步的,所以端口能夠在一根線上發送數據同時在另一根線上接收數據。

圖片

串口通信最重要的參數是波特率、數據位、停止位和奇偶的校驗。

對于兩個需要進行串口通信的端口,這些參數必須匹配,這也是能夠?qū)崿F(xiàn)串口通訊的前提。

1、波特率

這是一個衡量通信速度的參數。它表示每秒鐘傳送的bit的個數。例如300波特表示每秒鐘發送300個bit。當我們提到時鐘周期時,我們就是指波特率,例如如果協議需要4800波特率,那么時鐘是4800Hz。這意味著串口通信在數據線上的采樣率為4800Hz。通常電話線的波特率為14400,28800和36600。

2、數據位

這是衡量通信中實際數據位的參數。當計算機發送一個信息包,實際的數據不會是8位的,標準的值是5、7和8位。如何設置取決于你想傳送的信息。比如,標準的ASCII碼是0~127(7位)。擴展的ASCII碼是0~255(8位)。如果數據使用簡單的文本(標準 ASCII碼),那么每個數據包使用7位數據。每個包是指一個字節,包括開始/停止位,數據位和奇偶校驗位。由于實際數據位取決于通信協議的選取,術語“包”指任何通信的情況。

3、停止位

用于表示單個包的最后一位。典型的值為1,1.5和2位。由于數據是在傳輸線上定時的,并且每一個設備有其自己的時鐘,很可能在通信中兩臺設備間出現了小小的不同步。因此停止位不僅僅是表示傳輸?shù)慕Y(jié)束,并且提供計算機校正時鐘同步的機會。適用于停止位的位數越多,不同時鐘同步的容忍程度越大,但是數據傳輸率同時也越慢。

4、奇偶校驗位

在串口通信中一種簡單的檢錯方式。有四種檢錯方式:偶、奇、高和低。當然沒有校驗位也是可以的。對于偶和奇校驗的情況,串口會設置校驗位(數據位后面的一位),用一個值確保傳輸?shù)臄?shù)據有偶個或者奇?zhèn)€邏輯高位。例如,如果數據是011,那么對于偶校驗,校驗位為0,保證邏輯高的位數是偶數個。如果是奇校驗,校驗位為1,這樣就有3個邏輯高位。高位和低位不真正的檢查數據,簡單置位邏輯高或者邏輯低校驗。這樣使得接收設備能夠知道一個位的狀態,有機會判斷是否有噪聲干擾了通信或者是否傳輸和接收數據是否不同步。

二、串口通訊的物理層

圖片

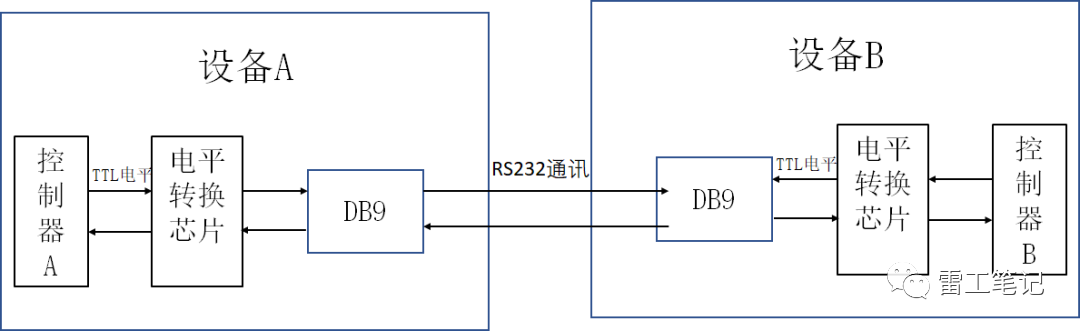

在上面圖片示意的通訊方式中,兩個通訊設備的"DB9接口"之間通過串口信號線建立起連接,串口信號線中使用"RS-232標準"傳輸數據信號。由于RS-232電平標準的信號不能直接被控制器直接識別,所以這些信號會經過一個"電平轉換芯片"轉換成控制器能識別的"TTL校準"的電平信號,才能實現通訊。

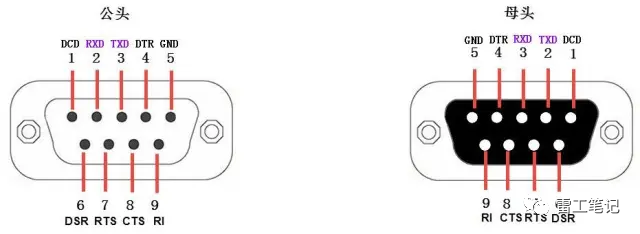

下圖為DB9標準串口通訊接口:

圖片

三、串口通訊的數據結構

圖片

起始位:起始位必須是持續一個比特時間的邏輯0電平,標志傳輸一個字符的開始,接收方可用起始位使自己的接收時鐘與發送方的數據同步。

數據位:數據位緊跟在起始位之后,是通信中的真正有效信息。數據位的位數可以由通信雙方共同約定。傳輸數據時先傳送字符的低位,后傳送字符的高位。

奇偶校驗位:奇偶校驗位僅占一位,用于進行奇校驗或偶校驗,奇偶檢驗位不是必須有的。如果是奇校驗,需要保證傳輸?shù)臄?shù)據總共有奇數個邏輯高位;如果是偶校驗,需要保證傳輸?shù)臄?shù)據總共有偶數個邏輯高位。

停止位:停止位可以是是1位、1.5位或2位,可以由軟件設定。它一定是邏輯1電平,標志著傳輸一個字符的結束。

空閑位:空閑位是指從一個字符的停止位結束到下一個字符的起始位開始,表示線路處于空閑狀態,必須由高電平來填充。

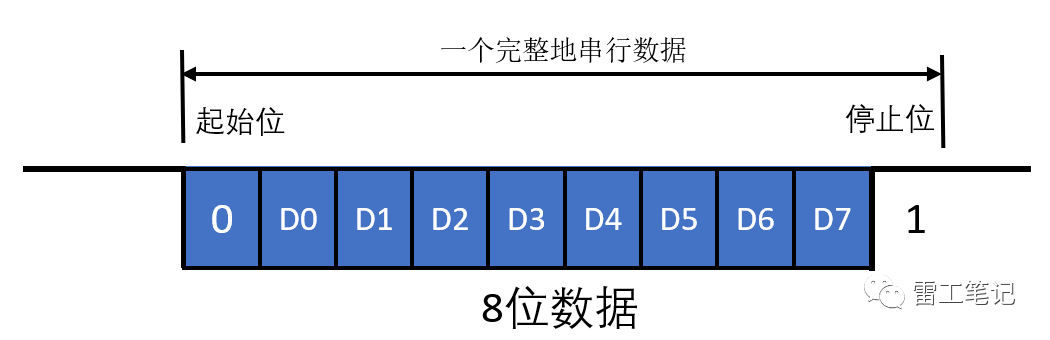

完整的串口數據流如下所示:

圖片

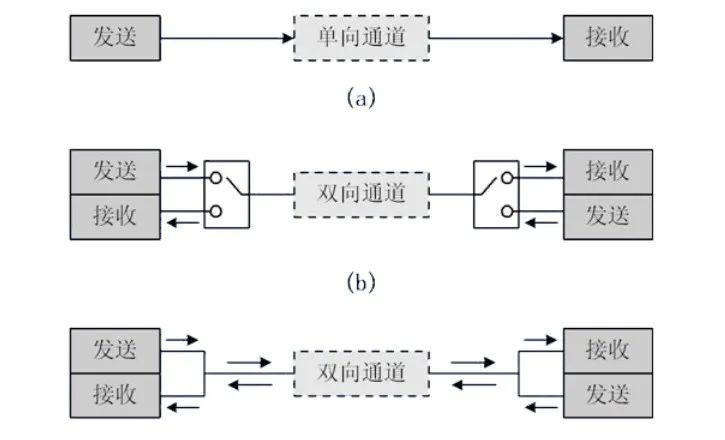

四、單雙工通訊

單工:數據傳輸只支持?jǐn)?shù)據在一個方向上傳輸;

半雙工:允許數據在兩個方向上傳輸,但某一時刻只允許數據在一個方向上傳輸,實際上是一種切換方向的單工通信,不需要獨立的接收端和發送端,兩者可合并為一個端口;

全雙工:允許數據同時在兩個方向上傳輸,因此全雙工通信是兩個單工方式的結合,需要獨立的接收端和發送端。

圖片

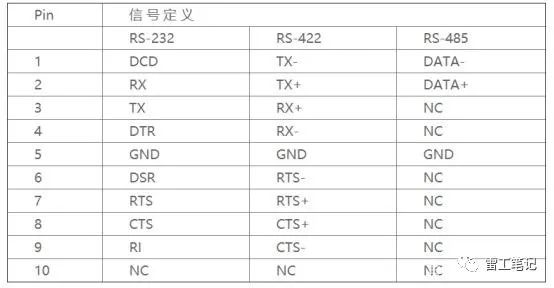

五、232和485的區別

RS232
RS422
RS485
通訊距離15m
通訊距離1200m
通訊距離1200m
通訊速率10KB/S
通訊速率10MB/S 通訊速率10MB/S
1對1通訊
1對10通訊 1對32通訊
邏輯電平高
邏輯電平低
邏輯電平低
邏輯1:負電壓
邏輯1:正電壓 邏輯1:正電壓
最少3線制
最少4線制 最少2線制

圖片









免責聲明:本文采摘自網絡 雷工筆記,本文僅代表作者個人觀點,不代表金航標及行業觀點,只為轉載與分享,支持保護知識產權,轉載請注明原出處及作者,如有侵權請聯系我們刪除。
