雙工器是異頻雙工常用的器件，它主要作用是解決異頻干擾的問題。

將發射和接收訊號相隔離，保證接收和發射都能同時正常工作。它是由兩組不同頻率的帶通濾波器組成，避免本機發射信號傳輸到接收機。

[敏感詞]就實際應用對雙工器的設計與仿真

頻率1：

發射：350-400MHz

發射功率：33dBm

頻率2

接收：750-810MHz

接收靈敏度：-100dBm

頻率1與頻率2公用天線

根據計算我們可以得知：頻率1的二次諧波會落入頻率2的接收

要想頻率1對頻率2不影響，頻率2的二次諧波要低于-105dBm

頻率1發射功率為33dBm，二次諧波不做任何處理一般在-15dBc左右，即頻率1的諧波功率在18dBm，二次要抑制到-105dBm，也就是抑制要大于123dB

要實現123的抑制是很難實現的

可以對123的抑制進行分配，頻率1的濾波器抑制50dB，雙工器抑制75dB

[敏感詞]對雙工器進行仿真設計

首先要明白的是雙工器其實就是一個低通加高通的設計

把雙工器分解成低頻低通和一個高頻高通的濾波器

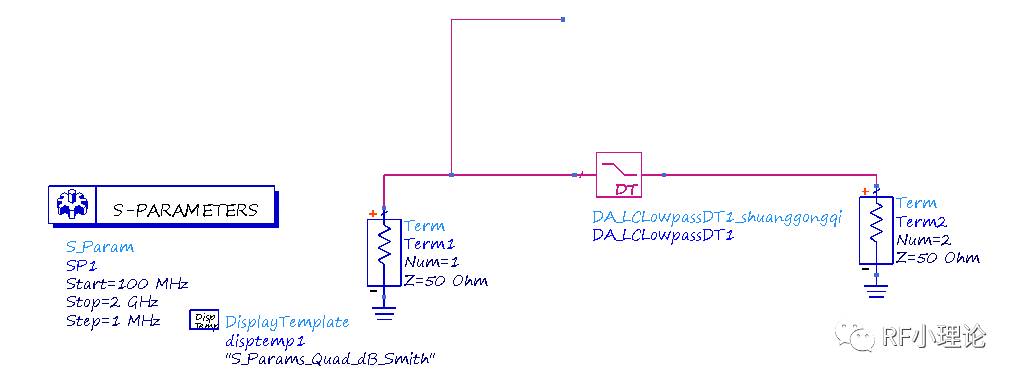

低通：fp：0-400MHZ fs：750-810MHz

這樣就設計好了一個低通濾波器

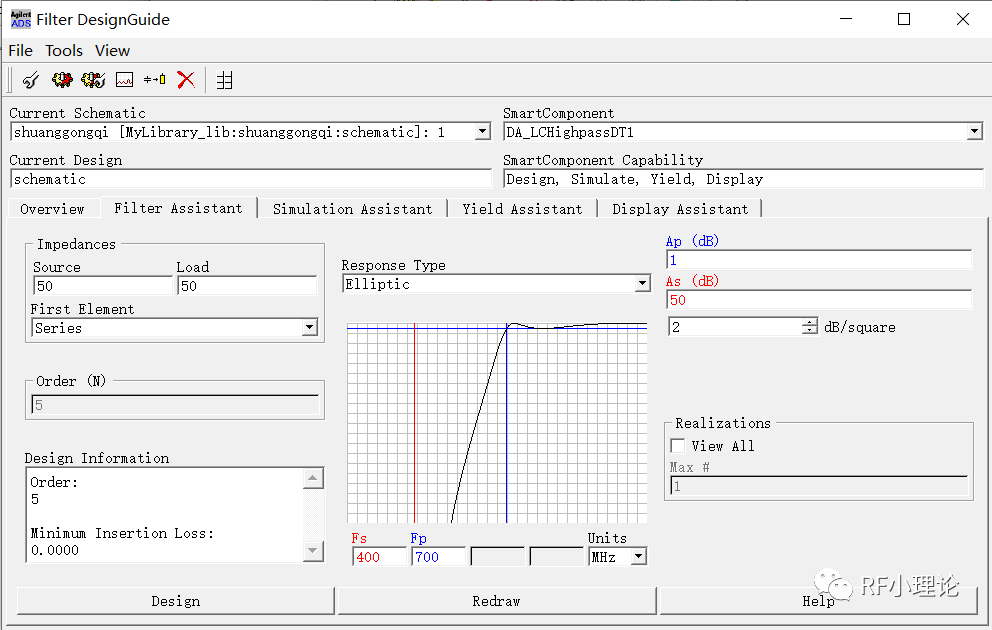

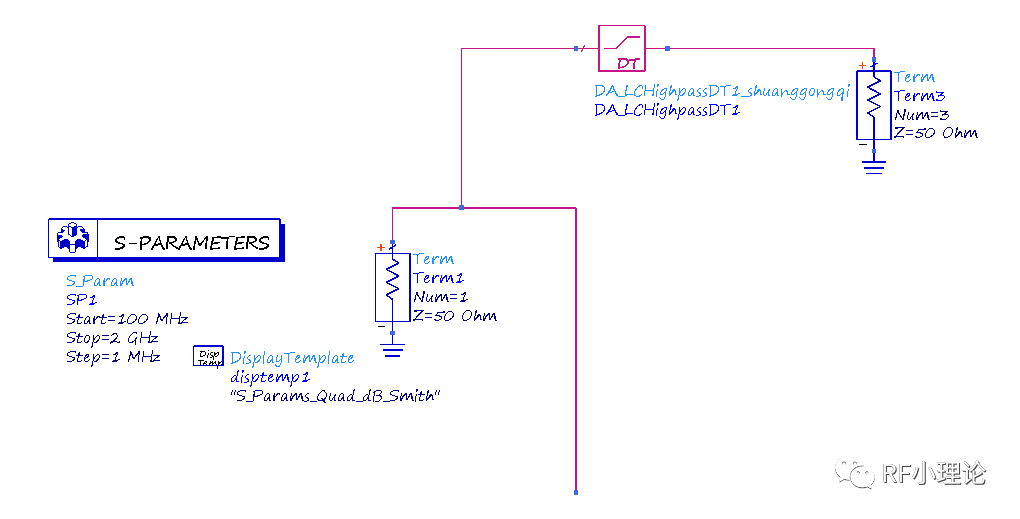

然后在設計高通

fs：0-400MHZ fp：750-810MHz

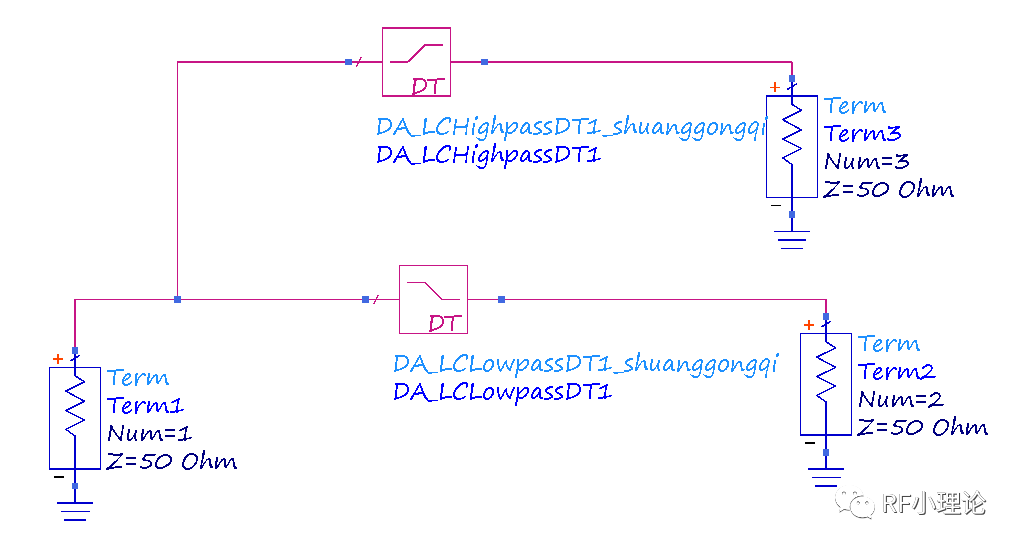

最后高通加低通帶入一起仿真隔離

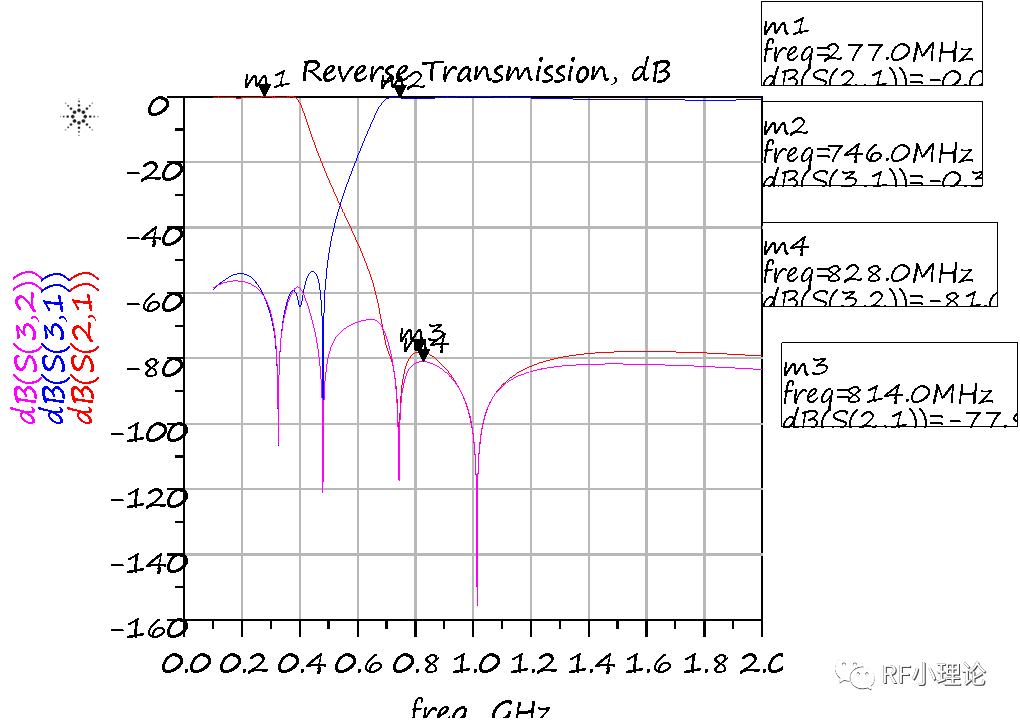

可以看到隔離度是81dB，雙工器對低頻和高頻的插損也比較合理，當然這個是理想器件。

最后就是實際器件模型帶入仿真優化。這里就不展開演示了。

需要注意的一點是，兩個濾波器的設計仿真值要合理才能夠實際實現。

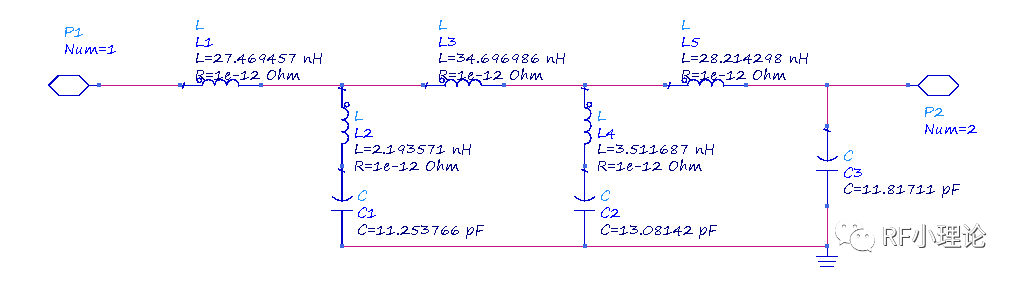

下圖是低通的仿真器件，電容與電感值都是正常能找到的器件

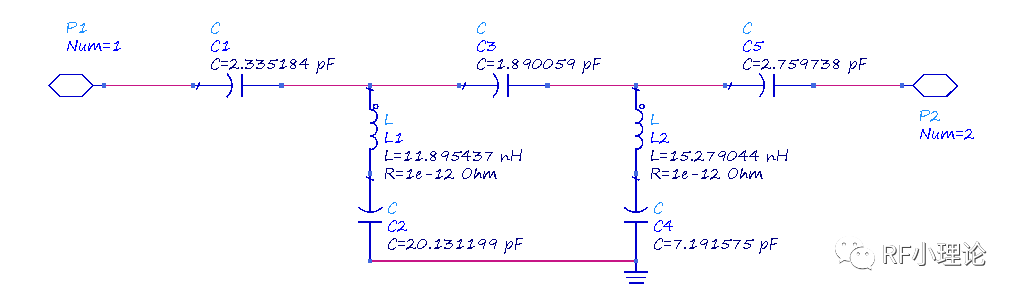

下圖是高通的仿真器件值

腔體濾波器也是同理，把電容電感換成微帶線即可。
