前段時間Tesla重拾雷達的消息擾動了整個行業，甚至擾動了資本市場。網絡上也放出來幾張雷達PCB及實物尺寸圖。本期邀請了一份技術稿，對這款雷達做一些基本的分析，和大家一起探討，如有錯誤之處，期待各位讀者朋友及同仁的指導。

根據xx的測試報告，行業研究指出Tesla雷達采用TI 2243雙芯片級聯方案。TI官網給出的芯片發射功率為13dBm，RX noise figure：12dB。從測試報告里可以看出，Tesla雷達采用FMCW工作體制，工作頻率為76-77GHz，且雷達支持三種工作模式（文件中定義為Mode3，Mode4和Mode5），三種工作模式的掃頻帶寬分別為210MHz，400MHz和700MHz，斜率一樣。

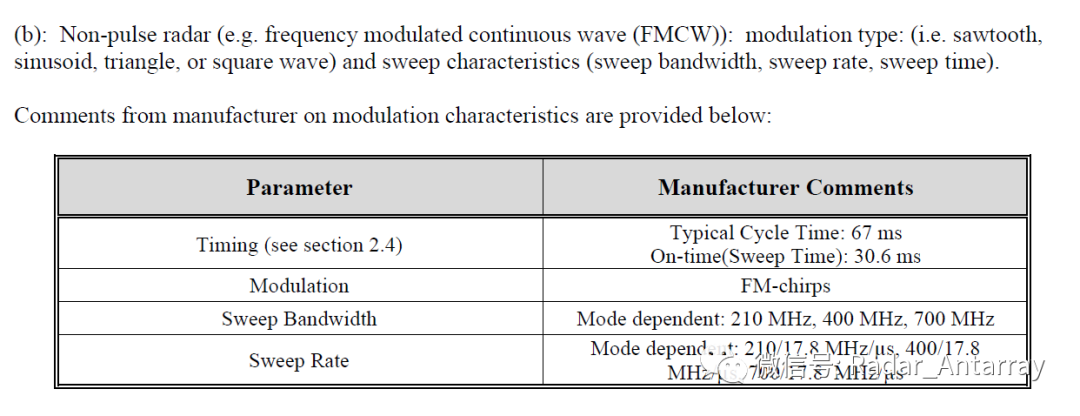

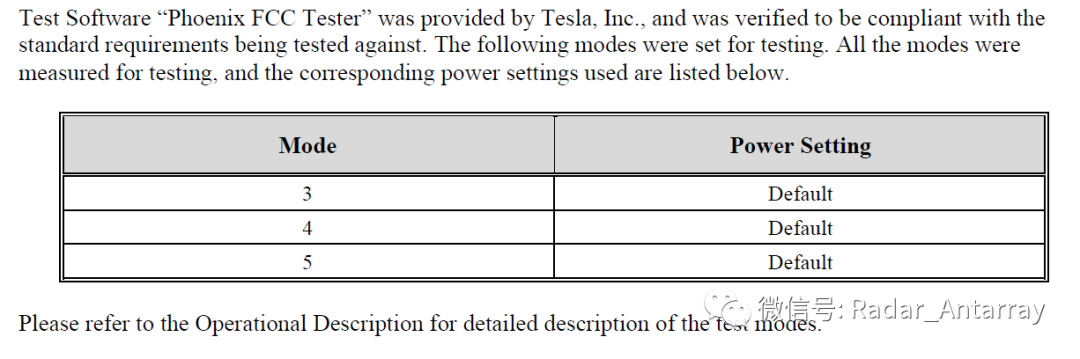

工作模式

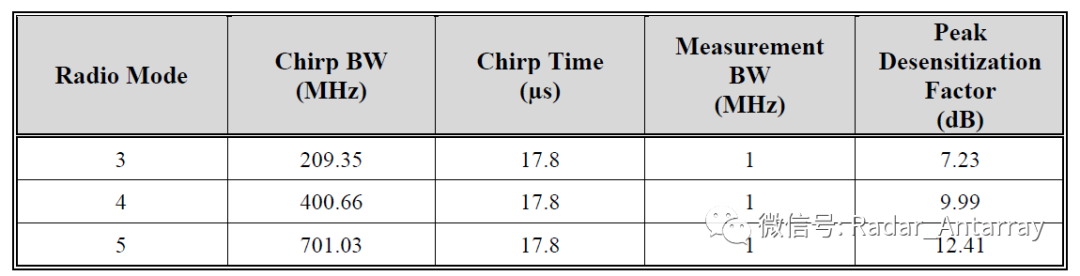

不同模式的參數配置

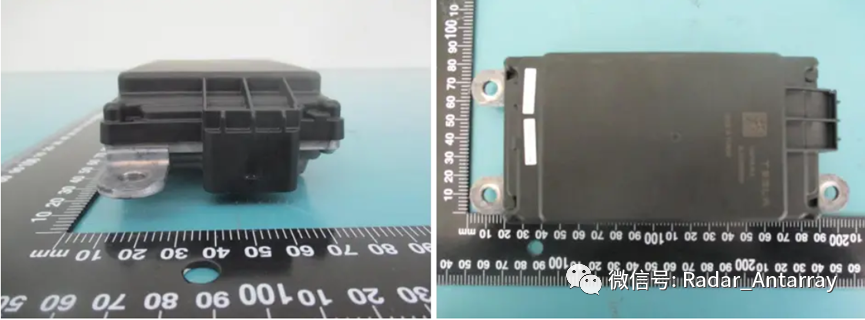

                                                                                                          雷達實物圖

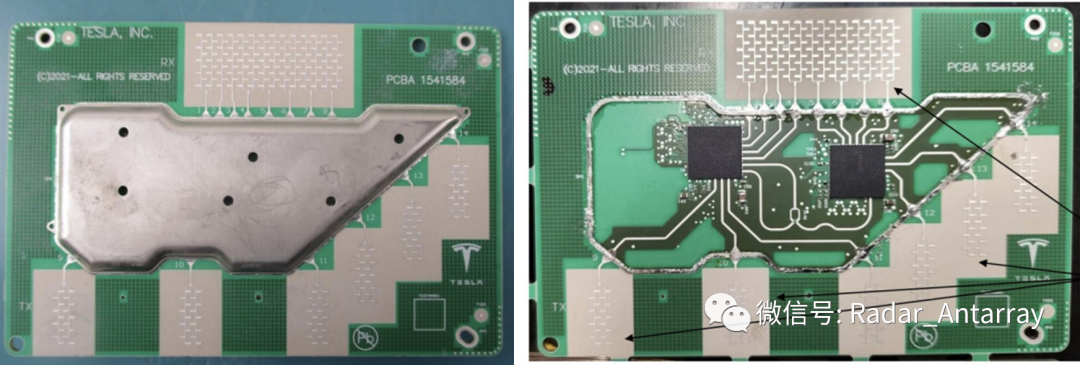

雷達PCB

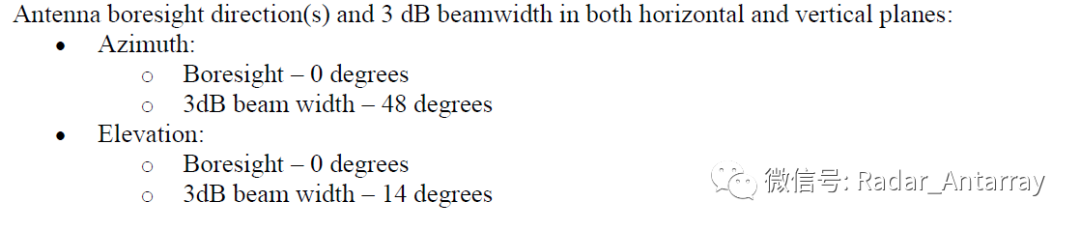

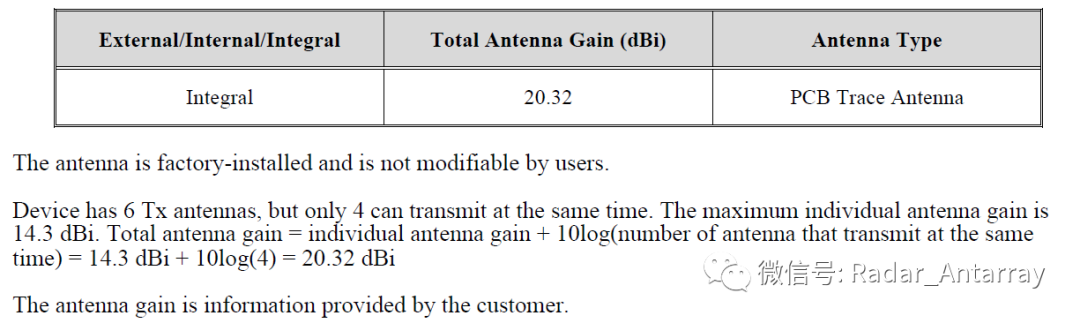

天線信息

Peak fundamental Emission

假設存在單天線發射模式，此時天線增益14.3dBi，芯片功率13dBm，在系統損耗（x）一定的情況下，峰值EIRP=14.3+13-x=27.3-x，此種工作模式下的最大EIRP值無法到達前面的Mode3、4、5中的EIRP值，因此雷達不存在單發模式。兩芯片級聯并且同時工作時，總的發射功率Tx total=Tx power+10log2=16.01dBm。同時，不同個數的天線同時發射時的增益值如下：單根天線天線發射增益：14.3dBi；兩根天線同時發射時增益為17.3dBi；三發和四發增益分別為19.07dBi和20.32dBi；因為Mode5的EIRP為36.19dBm，結合芯片功率和損耗值可知Mode5的工作模式為雙芯片4發。對比Mode4和Mode5之間的EIRP差值（3dB）,可以推導出Mode4的工作模式為雙芯片雙發，Mode3的工作模式為單芯片三發。（以上推論是作者基于測試報告中已給出的工作模式和測試值，計算公式為EIRP=Tx power+Antenna Gain-Loss，是否存在其他工作模式，尚無法確認）。

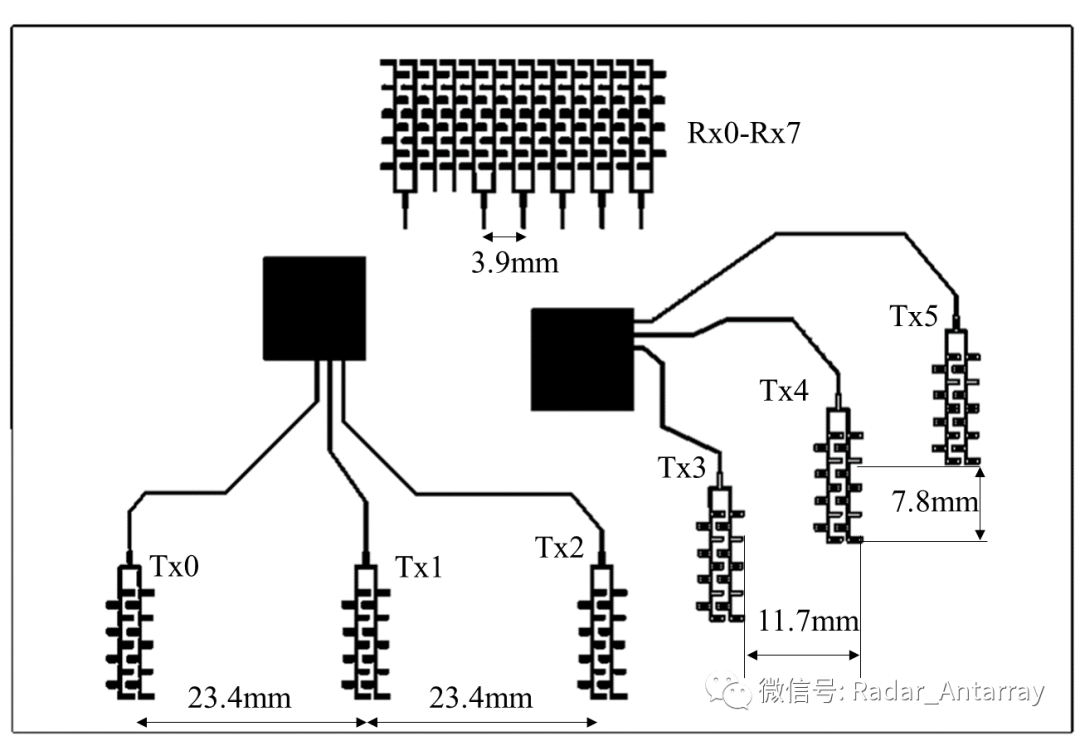

天線布局見下圖（未加屏蔽罩及SIW結構），根據單個接收天線的尺寸做比擬，以半波長間距為基準，得到發射天線和接收天線的間距。兩芯片級聯，其中芯片1的三發處于同一水平面，無俯仰向區分，間距6倍波長。芯片2（Tx3-Tx5）的三個發射天線俯仰向相差2倍波長，水平間距3倍波長。PCB表層采用人工電磁表面結構，可減小紋波抖動。

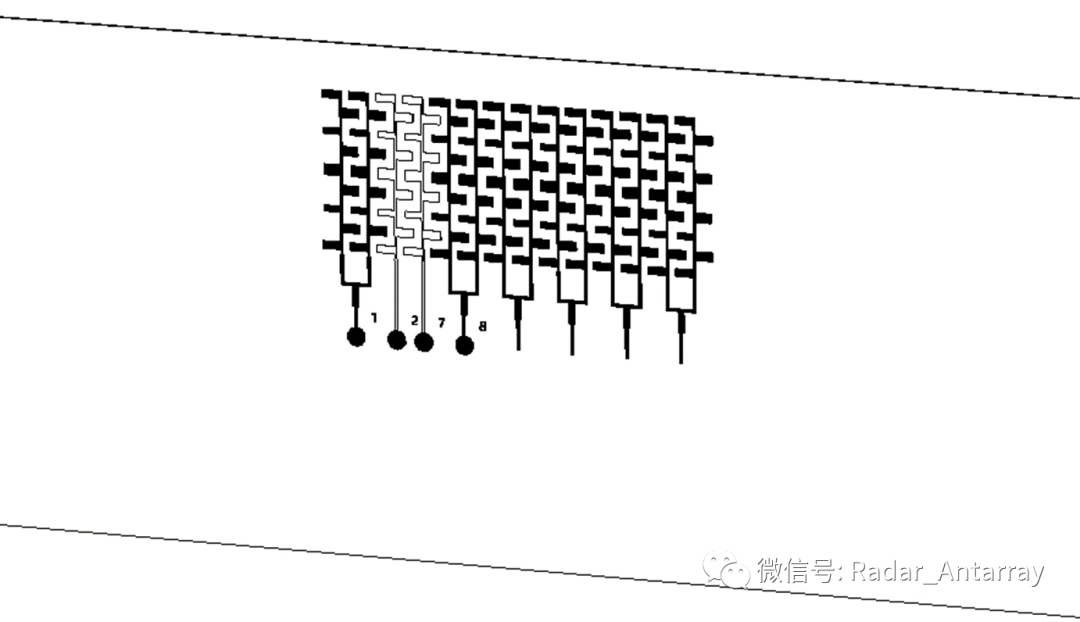

接收天線

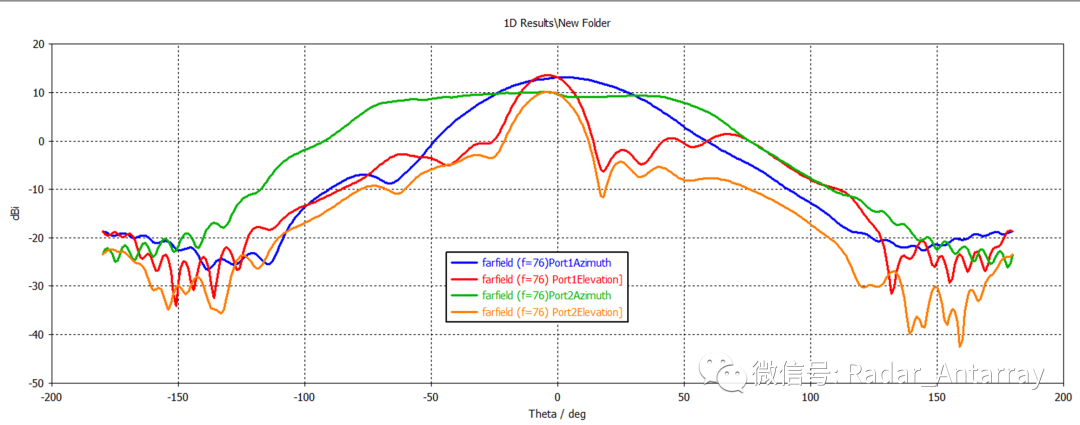

接收天線，Port1和Port2之間的性能差異在方位面角度上，Port2方位面角度約120°，Port1方位面角度50°（3dB），推斷短距離模式用上圖接收天線中的Port2和Port7來工作。

為實現屏蔽罩全接地，天線采用SIW轉換結構，對加載SIW結構的RX天線組進一步仿真，由于SIW結構的寬度主要影響截止頻率，因此在沒獲得準確的參數的前提下，仿真結構的截止頻率可能和Tesla用的SIW結構存在差異。對SIW結構做阻抗匹配，并代入天線饋電端口，接收天線的隔離度大于-20dB，由于未對Port2上的功分器做過多的匹配設計，因此Port2和Port3之間存在一定頻偏量；

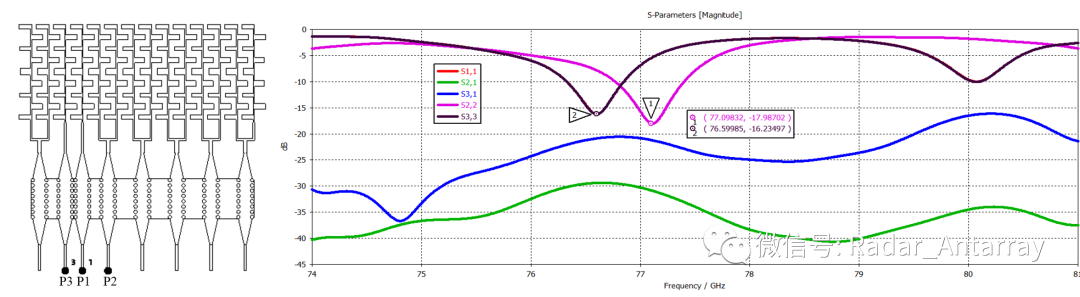

圖12：加載SIW結構的S參數

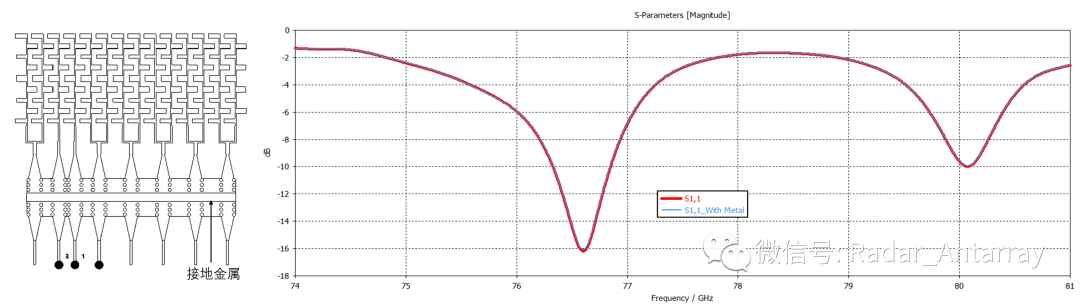

圖13：增加屏蔽罩金屬地的S參數

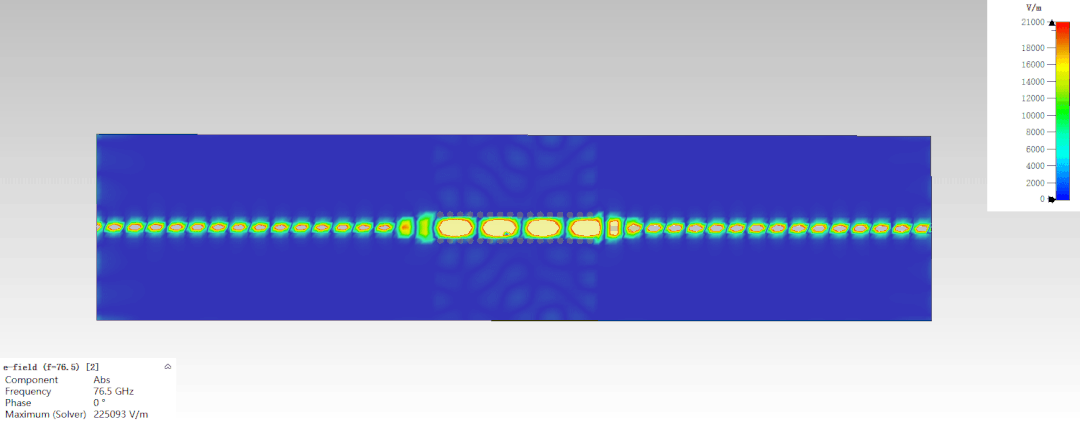

在SIW結構上增加金屬接地，模擬屏蔽罩的影響（受仿真時間限制，未將整個屏蔽罩設計進去），增加接地金屬前后S參數并未產生明顯偏移和畸變，兩者基本重合。且SIW結構在76.5GHz處的電場均勻分布在波導管內。

圖14：SIW的電場分布@76.5G

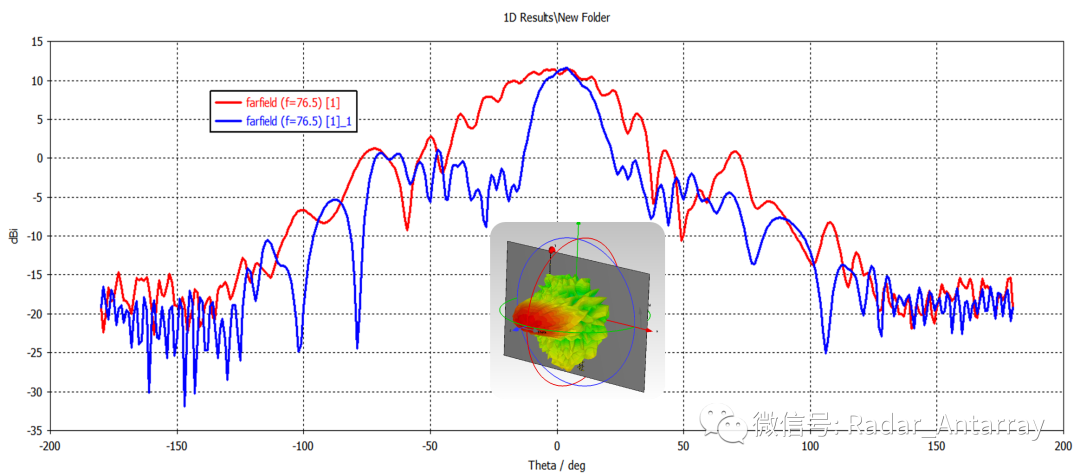

加載了SIW結構的天線仿真性能如下，由于SIW結構比較短，因此整體損耗并不大。

1. Wang K D, Hong W, Wu K. Broadband transition between substrate integrated
   waveguide (SIW) and rectangular waveguide for millimeter-wave applications[J].Applied Mechanics & Materials, 2012, 130-134:1990-1993.
