另外還有諸多其他挑戰：在較寬的頻率范圍內如何確定射頻負載（如天線）的特性；在發射器處于廣播狀態時如何監測負載變化和駐波比，以防止大反射功率和放大器損壞等。
只需將定向耦合器接入傳輸線，這些要求和挑戰便可迎刃而解。此方法可[敏感詞]監測線路中的射頻能量流，同時將功率水平降低已知的固定量。在采樣過程中，定向耦合器對主線信號的干擾極小。此外，還能分離正向和反射功率，允許監測回波損耗或駐波比，從而在廣播時提供負載變化反饋。
本文討論了定向耦合器的操作，介紹了三種拓?fù)浼?Anaren、M/A-Com 和 Analog Devices 推出的相關產品。然后，本文詳細介紹了典型的產品特征，并展示了有效的使用方法。
定向耦合器是一種測量設備，可接入信號發生器、矢量網絡分析儀和發射器等射頻源與負載之間的傳輸線，用于測量從射頻源到負載的射頻功率（正向分量），以及從負載反射回射頻源的功率（反射分量）。若測得正向和反射分量，即可計算總功率、負載的回波損耗和駐波比。

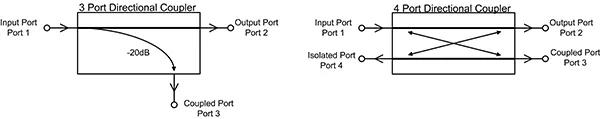

定向耦合器的四端口電路可配置為三端子或四端子設備（圖 1）。
通常情況下，電源連接耦合器的輸入端口，負載則連接輸出或傳輸端口。耦合端口輸出是衰減后的正向信號。衰減值如三端口設備原理圖中所示。在三端口設備中，隔離端口已在內部端接；而在四端口設備中，該端口輸出與反射信號成正比。原理圖符號內的箭頭表示分量路徑。例如，在四端口配置中，輸入端口指向耦合端口，表明它接收了正向分量，而輸出端口連接隔離端口，后者用于讀取反射信號。端口號并未標準化，因制造商不同而有所差異。不過，各個供應商的端口命名相對統一。
耦合器是對稱設備，各端口連接可互換。對于三端口設備，反接輸入和輸出端口會使端口 3 成為隔離端口。在四端口設備中，反接輸入和輸出端口會使耦合和隔離端口互換。
耦合器的輸出為射頻信號。耦合和隔離端口的輸出通常連接峰值或 RMS 檢測器，后者可產生與正向和反射功率電平相關的基帶信號。定向耦合器與相關檢測器組合構成反射計。
在某些情況下，兩個定向耦合器背靠背連接可形成雙定向耦合器，以便[敏感詞]地減少耦合端口和隔離端口之間的泄漏。
定向耦合器具有幾個關鍵特性，包括帶寬、額定輸入功率、[敏感詞]損耗、頻率平坦度、耦合系數、方向性、隔離度和殘余電壓駐波比 (VSWR)。
帶寬：耦合器的帶寬表示頻率范圍，以赫茲為單位。在該頻率范圍內，耦合器可在規格范圍內工作。
額定輸入功率：對于連續波 (CW) 和脈沖輸入信號，耦合器具有最大額定輸入功率，以瓦特為單位。該值表示在不降低性能或造成物理?yè)p壞的情況下，設備可處理的最大功率。
[敏感詞]損耗：用于描述設備接入主傳輸路徑而引起的功率損耗，以分貝 (dB) 為單位。
頻率平坦度：頻率平坦度指在設備特定帶寬內主傳輸路徑的幅值響應變化，該值是輸入信號頻率變化的函數，以 dB 為單位。
耦合系數：耦合系數是指耦合器所有端口正確端接時，輸入功率與耦合端口輸出功率的比值，以 dB 為單位。這是定向耦合器的主要特性之一。耦合端口的輸出與直通路徑（從輸入到輸出）的功率水平成正比，比例系數為已知值。耦合端口輸出可連接示波器等其他儀器，而不存在儀器過載的危險。
隔離度：所有端口正確端接時，輸入端口與隔離端口的功率比值，以 dB 為單位。
方向性：所有端口正確端接時，耦合端口與隔離端口的功率比值，以 dB 為單位。
對于三端口耦合器，通常進行兩次功率測量：一次在正常正向端接情況下進行，另一次則在輸入和輸出端口反接的情況下進行。該規格用于衡量正向和反射分量的分離程度；通常，方向性越大，耦合器的性能越好。方向性不能直接測量，只能通過隔離度和反接隔離度的測量值來計算。
殘余 VSWR：耦合器所有端口正確端接時測得的駐波比。該值用于衡量耦合器的固有阻抗匹配。

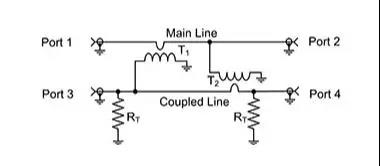

定向耦合器設計可通過若干方式實現，其中三種最常見的拓?fù)浞謩e是射頻變壓器、電阻橋和耦合傳輸線。基于射頻變壓器的拓?fù)涫褂脙膳_(tái)射頻變壓器（圖 2）。其中，變壓器 T1 用于檢測輸入和負載之間的主線電流。另一變壓器 T2 用于檢測主線的對地電壓。耦合系數取決于變壓器匝數比 N。

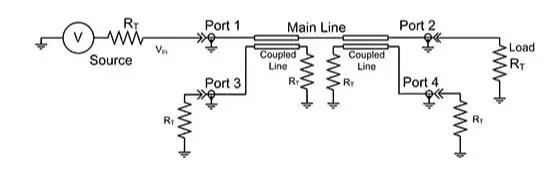

通過結合耦合線上每臺變壓器的感應電壓，再將結果相加，即可對這類定向耦合器進行理論操作分析（圖 3）。Vin 是正向電壓，VL 是反射電壓。
上圖中，為了計算耦合線上的耦合端口電壓 (VF\\\\\\\\') 和隔離端口電壓 (VR\\\\\\\\')，接入電流檢測變壓器，但移除了電壓檢測變壓器。同樣，下圖中移除了電流檢測變壓器，在端口接入電壓檢測變壓器，即可計算 VF" 和 VR"。耦合端口電壓 VF 可通過 VF\\\\\\\\' 與 VF" 相加求得：
因此，耦合端口電壓等于輸入電壓除以變壓器匝數比。
同理，VR\\\\\\\\' 與 VR" 相加可求得隔離端口電壓：
隔離端口電壓等于反射電壓除以變壓器匝數比的負數。負號表示反射電壓與正向電壓 180° 異相。
這類定向耦合器在較寬的頻率范圍內性能良好，例如 M/A-Com 的 MACP-011045 帶寬范圍為 5 至 1225 MHz。這款基于變壓器的耦合器耦合系數為 23 dB，額定功率為 10 W。隔離度取決于頻率，頻率范圍從 30 MHz 以下至 1 GHz 以上時，對應的隔離度范圍為 45 dB 至 27 dB。該設備采用表面貼裝封裝，尺寸為 6.35 mm x 7.11 mm x 4.1 mm，因此可兼容大多數無線應用。
基于耦合傳輸線的耦合器由同軸電纜或印刷電路傳輸線構成。該機制將兩條或多條傳輸線（長度通常為波長的 1/4）緊密排列，從而使少量受控的信號功率從主線泄漏到一條或多條耦合線（圖 4）。
輸入連接端口 1，大部分功率傳輸至連接端口 2 的負載。少量功率耦合到連接端口 3 和 4 的輔線。端口 3 是耦合端口。該端口的功率水平占輸入功率的百分比值固定。耦合系數可用于描述耦合端口功率，取決于耦合線的幾何排布。反射功率耦合到端口 4（隔離端口）。
Anaren 的 11302-20 是典型的耦合傳輸線定向耦合器，頻率范圍為 190 至 400 MHz，可處理功率高達 100 W。該設備的標稱耦合系數為 20 dB，[敏感詞]損耗為 0.3 dB。封裝采用表面貼裝形式，尺寸為 16.51 x 12.19 x 3.58 mm，可用于監測中等功率發射器的功率水平和 VSWR 測量。這類耦合器的尺寸與頻率范圍有關，工作頻率越低，長度越長。因此，常用于 UHF 和高頻應用，對應的設備尺寸較小。
最后一種定向耦合器拓?fù)涫嵌ㄏ驑颍娐放c經典的惠斯通電橋有關。Analog Devices 的 ADL5920 RMS 和 VSWR 檢測器采用了該拓?fù)洌▓D 5）。
ADL5920 使用電阻橋來分離傳輸線上的正向和反射電壓。如圖所示，在所有端口正確端接的情況下，可計算出低頻設備的理論方向性。求得的方向性為 33 dB。電橋中，VREV 和 VFWD 輸出信號傳輸至 RMS 級聯檢測器（動態范圍為 60 dB）。檢測器輸出可線性讀取，以 dB 為單位。由正向輸出和反射輸出之差得出的第三輸出電壓與回波損耗成正比，以 dB 為單位?；陔姌虻鸟詈掀黝l率范圍為 9 kHz至 7 GHz，匹配負載為 50 ? 時，額定功率為 33 dBm (2 W)。頻率范圍為 10 MHz 至 7 GHz 時，對應的[敏感詞]損耗范圍為 0.9 dB 至 2 dB。該設備采用 5 x 5 mm 表面貼裝封裝，厚度為 0.75 mm。

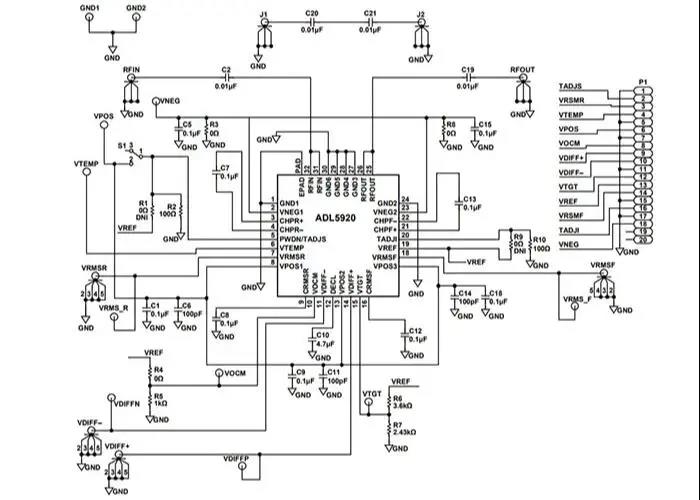

Analog Devices 針對 ADL5920 推出了 ADL5920-EVALZ 評估板。這款配置齊全的評估板需要連接 5 V、200 mA 電源。輸入、輸出以及主要輸出均通過 2.92 mm 連接器連接。以下原理圖顯示了 ADL5920 所需的典型連接（圖 6）。該評估板是輕松試用 ADL5920 的理想工具。
以電阻橋?qū)崿F(xiàn)的定向耦合器提供的頻率范圍最寬，基本接近直流 (DC)。基于變壓器和傳輸線的耦合器帶寬限制較多，但額定功率更大。
上述設備中任何一類都可提取輸入功率樣本以用于信號監控電路。借助示波器或頻譜分析儀等傳統儀器來測量所得樣本，即可確定功率水平、頻率和調制度。數據也可以整合到反饋回路，從而調整輸出以保持在所需范圍內。
負載狀態可由電壓駐波比 (VSWR) 表示。使用耦合端口和隔離端口的輸出（即正向電壓和反射電壓），即可計算輸出端口的負載 VSWR。
回波損耗可通過 VSWR 計算求得：
對于射頻系統設計人員而言，定向耦合器是相當有用的測量設備。它不僅可提供射頻功率電平的幅值比例視圖，還可分離正向和反射信號分量，有助于負載特性分析。如上所述，目前共有三種常用耦合器拓?fù)淇商峁┻@些輸出，不僅封裝小巧，而且兼容無線設備。
