HFSS里內置的求解算法目前有：有限元算法（FEM），積分方程算法（IE），高頻算法（SBR+ Solver）， 混合算法（FEBI，IE-Region），域分解算法（DDM，F(xiàn)A-DDM），時域算法（Transient），特征模算法（CMA），本征模求解器（Eigenmode solver）等

https://zhuanlan.zhihu.com/p/113897875

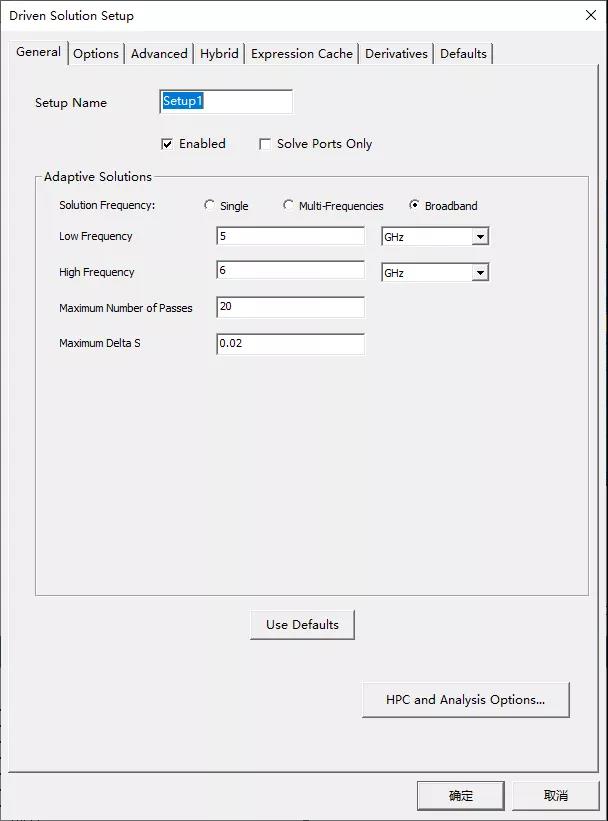

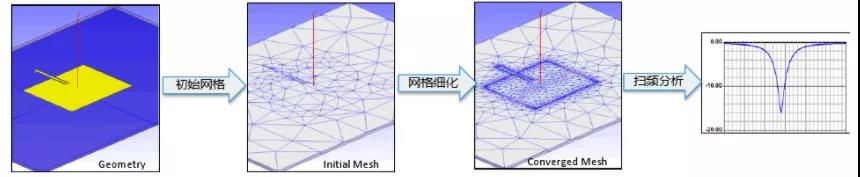

大部分人其實仿真簡單的天線和濾波器等，使用HFSS的有限元算法和軟件自身的自適應網格剖分和加密技術，設置好收斂的Max Mag Delta S（默認0.02）就足以滿足其仿真需求。

對于軟件的使用和其他算法求解器的設置這里就不做過多贅述了。

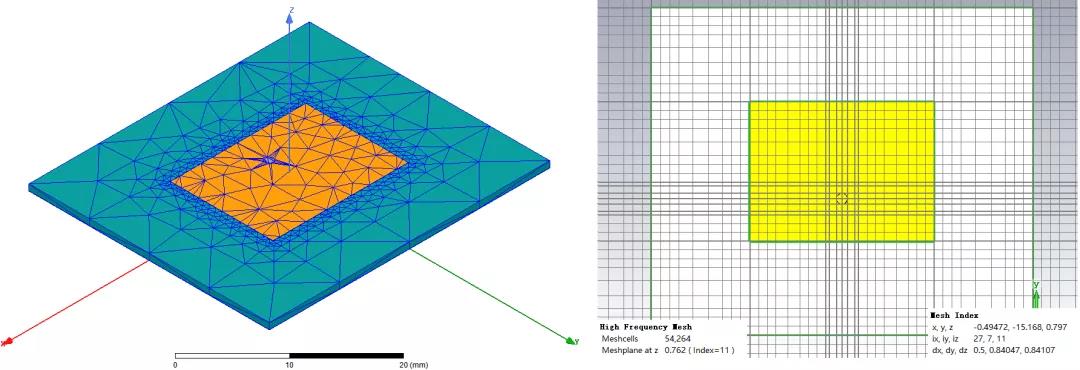

CST恰恰彌補了HFSS仿真超寬帶的短板，但是它在小尺寸、圓形等結構上的仿真精度不高。如下圖所示，HFSS在邊緣部分特別是圓形結構附件的三角網格剖分的特別細膩，而CST的六面體網格的剖分過于規整。

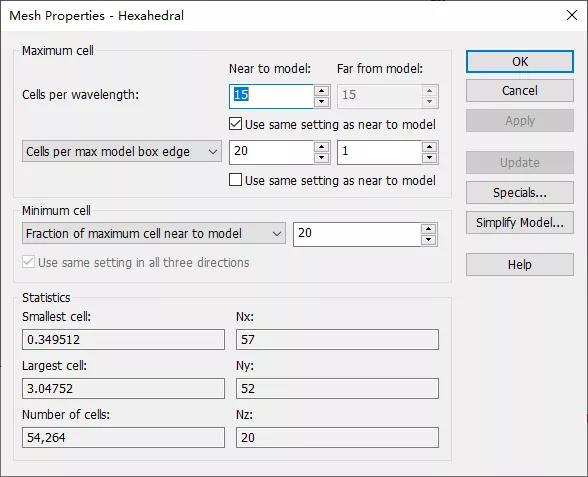

雖然縫隙和圓形等結構附近的剖分雖然可以采用CST的局部網格加密Local Mesh等，但初學者可能還是HFSS的傻瓜式自適應剖分比較人性化。

CST軟件采用了電磁場全波時域仿真算法―有限積分法（FIT），對麥克斯韋積分方程進行離散化并迭代求解。由于其所采用的時域算法FIT，只須一步步迭代求解，不用進行矩陣求逆。此內在特性決定了，其適合的仿真結構涵蓋電小、電中和電大，均可取得良好的表現。體矩量法、有限元法和有限積分法三者的計算量（體現在CPU 時間和所需內存）分別正比于所分網格數N的3次、2次和1.1~1.2次方，可以看出有限積分法對于算力的要求要低于HFSS的有限元法。

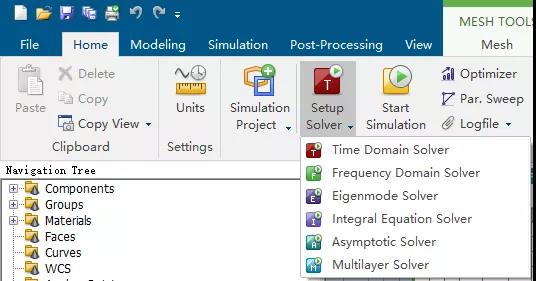

對于CST軟件，大家常用的也是Time Domain Solver，除此之外，它還有頻域求解器、本征模求解器、積分方程法、漸進計算、多層介質算法。

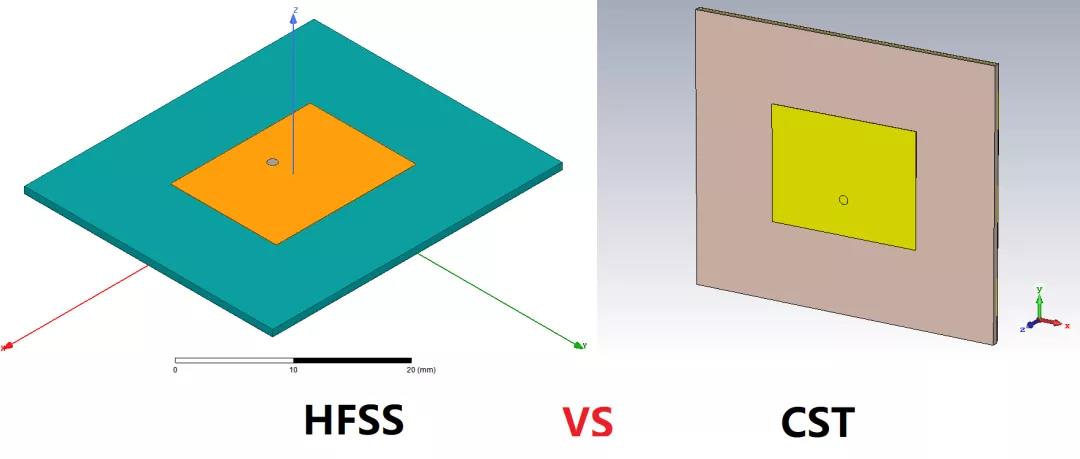

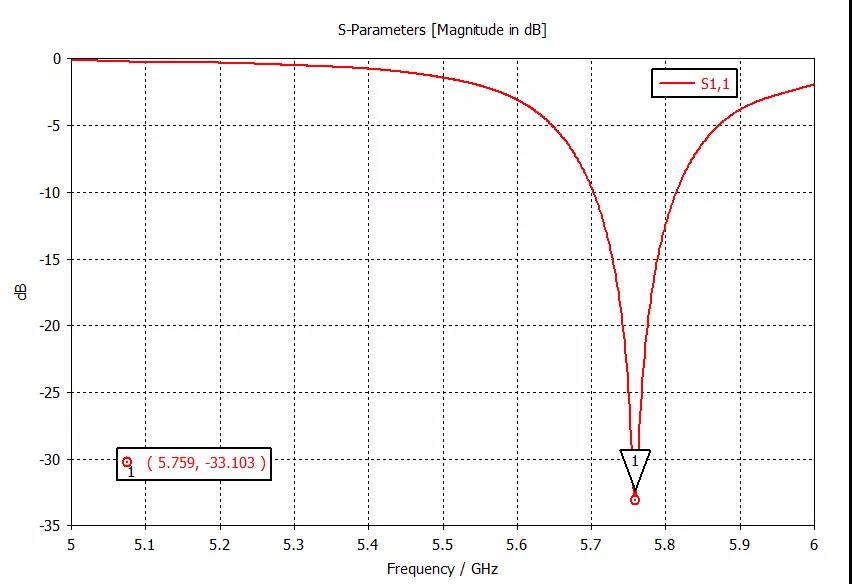

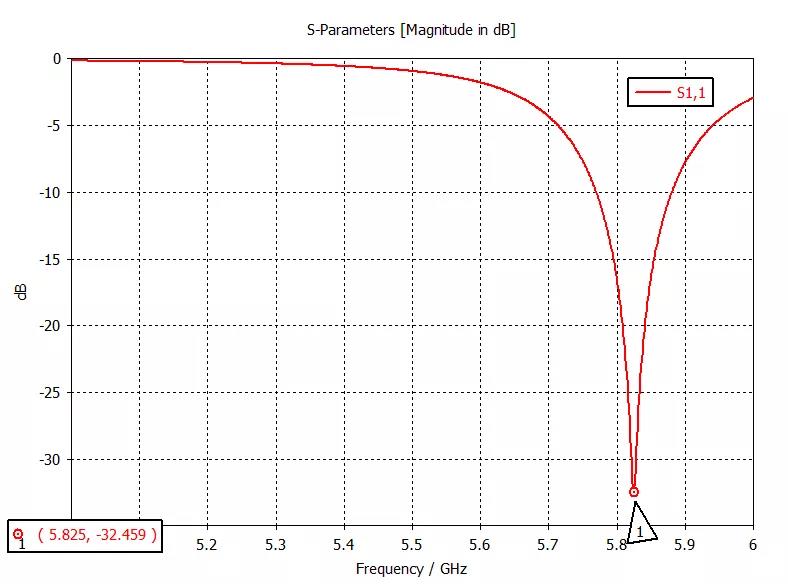

下一節我們會對兩種軟件的進行仿真精度對比，主要是看HFSS的FEM+自動網格剖分加密仿真和CST的Time Domain Solver和Frequency Domain Solver。

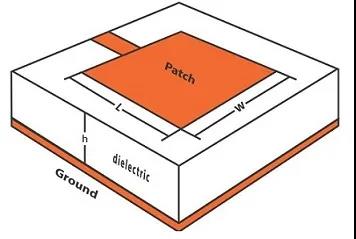

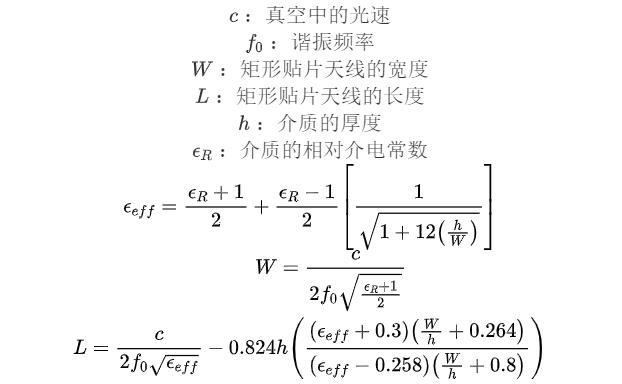

先選定基板為0.762mm厚度的Rogers4350B，諧振頻率為5.8GHz。(左右滑動可看完整公式）

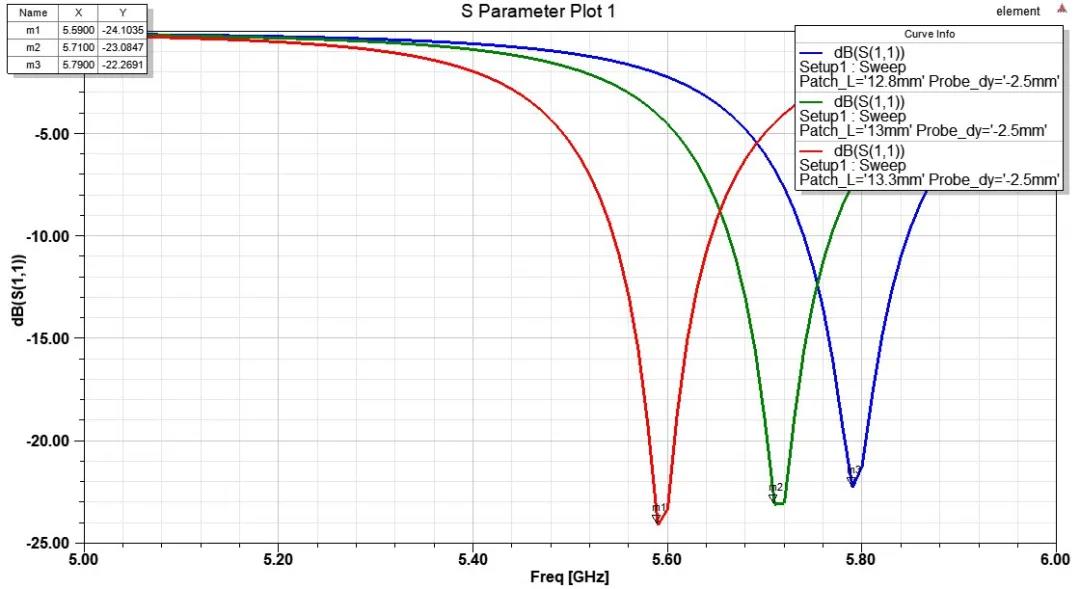

經過上面公式計算可得貼片天線的寬度和長度分別為16.9mm和13.3mm。

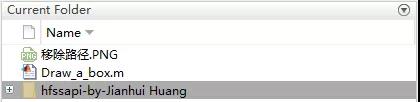

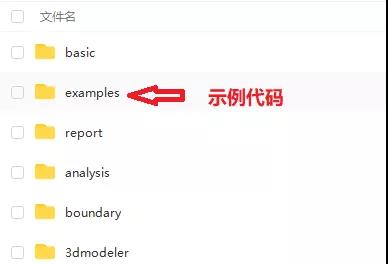

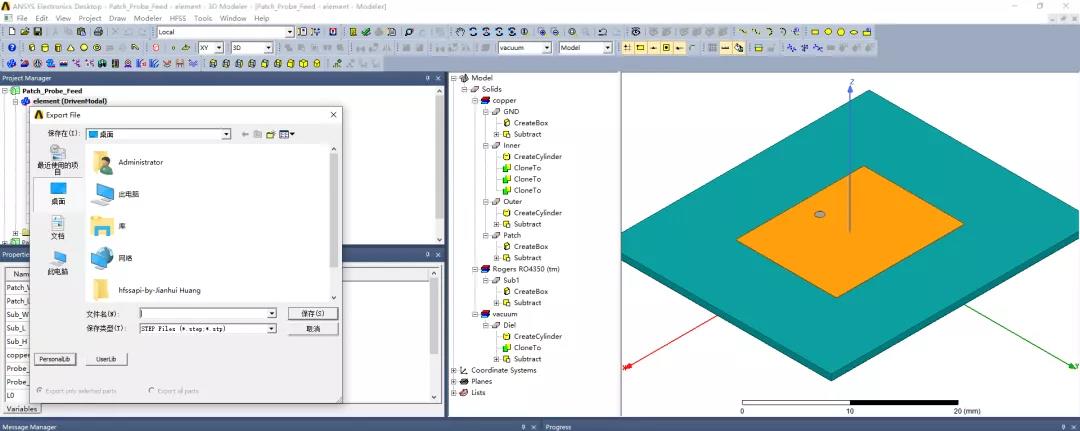

clear;clc;path = mfilename('fullpath');i=strfind(path,'');path=path(1:i(end));cd(path);addpath(genpath(strcat(path,'hfssapi-by-Jianhui Huang')));try    % 填寫路徑    % tmpPrjFile：生成的aedt或者hfss(安裝hfss15以下的后綴名為.hfss)項目文件的路徑名    % tmpScriptFile：生成的vbs腳本文件的路徑名    tmpPrjFile = 'F:vbsScriptPatch_Probe_Feed.aedt';    tmpScriptFile = 'F:vbsScriptauto_code.vbs';    % hfssExePath：HFSS軟件的路徑    hfssExePath = 'D:softwareHFSS15AnsysEM18.2Win64ansysedt.exe';    % 創建一個可讀寫vbs腳本文件.    fid = fopen(tmpScriptFile, 'wt');    %創建一個新的HFSS項目并[敏感詞]一個新的設計文件.    hfssNewProject(fid);    Design_name='element';    hfssInsertDesign(fid, Design_name);     Patch_W=16.9;Patch_L=13.3;    Sub_W=35;Sub_L=30;Sub_H=0.762;copper_H=0.035;    Probe_dy=-4;Probe_dx=0;    Inner_R=0.5;Diel_R=exp(50/60*sqrt(1))*Inner_R;Outer_R=1.5;L0=2;    % hfssVariableInsert(fid,DesignName,variableName, value, units,flag)    hfssVariableInsert(fid,Design_name,'Patch_W', Patch_W, 'mm',1);    hfssVariableInsert(fid,Design_name,'Patch_L', Patch_L, 'mm',1);    hfssVariableInsert(fid,Design_name,'Sub_W', Sub_W, 'mm',1);    hfssVariableInsert(fid,Design_name,'Sub_L', Sub_L, 'mm',1);    hfssVariableInsert(fid,Design_name,'Sub_H', Sub_H, 'mm',1);    hfssVariableInsert(fid,Design_name,'copper_H', copper_H, 'mm',1);    hfssVariableInsert(fid,Design_name,'Probe_dx', Probe_dx, 'mm',1);    hfssVariableInsert(fid,Design_name,'Probe_dy', Probe_dy, 'mm',1);    hfssVariableInsert(fid,Design_name,'L0', L0, 'mm',1);    hfssVariableInsert(fid,Design_name,'Inner_R', Inner_R, 'mm',1);    hfssVariableInsert(fid,Design_name,'Diel_R', 'exp(50/60*sqrt(1))*Inner_R', 'mm',2);    hfssVariableInsert(fid,Design_name,'Outer_R', Outer_R, 'mm',1);     % 畫基板    % hfssBox(fid, BoxName, Start, Size, Units, Color, Material, Transparency, flag)    hfssBox(fid, 'Sub1', {'-Sub_W/2', '-Sub_L/2', '0mm'}, {'Sub_W', 'Sub_L', 'Sub_H'}, 'mm',...        "(0 128 128)", "Rogers RO4350 (tm)", 0, 2);    % 畫貼片    hfssBox(fid, 'Patch', {'-Patch_W/2', '-Patch_L/2', 'Sub_H'}, {'Patch_W', 'Patch_L', 'copper_H'}, 'mm',...        "(255 128 0)", "copper", 0, 2);    % 畫GND    hfssBox(fid, 'GND', {'-Sub_W/2', '-Sub_L/2', '0mm'}, {'Sub_W', 'Sub_L', '-copper_H'}, 'mm',...        "(128 128 128)", "copper", 0, 2);     % 畫同軸部分    % 畫同軸內芯    % hfssCylinder(fid, CylinderName, Axis, Center, Radius, Height, Units, Color, Material, Transparency, flag)    hfssCylinder(fid, 'Inner', 'Z', {'Probe_dx', 'Probe_dy', 'Sub_H+copper_H'}, 'Inner_R','-(Sub_H+copper_H*2+L0)', 'mm',...       "(128 128 128)", "copper", 0, 2);    hfssCylinder(fid, 'Diel', 'Z', {'Probe_dx', 'Probe_dy', '-copper_H'}, 'Diel_R','-L0', 'mm',...       "(0 128 128)", "vacuum", 0, 2);    hfssCylinder(fid, 'Outer', 'Z', {'Probe_dx', 'Probe_dy', '-copper_H'}, 'Outer_R','-L0', 'mm',...       "(128 128 128)", "copper", 0, 2);     % 地板開過孔    hfssCylinder(fid, 'GND_hole', 'Z', {'Probe_dx', 'Probe_dy', '0mm'}, 'Diel_R','-copper_H', 'mm',...       "(255 128 0)", "vacuum", 0, 2);    % 布爾操作    hfssSubtract(fid, {'Outer'}, {'Diel'}, true);    hfssSubtract(fid, {'Sub1','Patch','Diel'}, {'Inner'}, true);    hfssSubtract(fid, {'GND'}, {'GND_hole'}, false);    % 保存項目文件到指定路徑    hfssSaveProject(fid, tmpPrjFile,1);    % Close the HFSS Script File.    fclose(fid);    disp('vbs腳本已生成！');catch    disp('程序出現異常！');    fclose(fid);end
