一、天線原理

1.1 天線的定義：能夠有效地向空間某特定方向輻射電磁波或能夠有效的接收空間某特定方向來的電磁波的裝置。

1.2 天線的功能：能量轉換-導行波和自由空間波的轉換;Ø 定向輻射(接收)-具有一定的方向性。

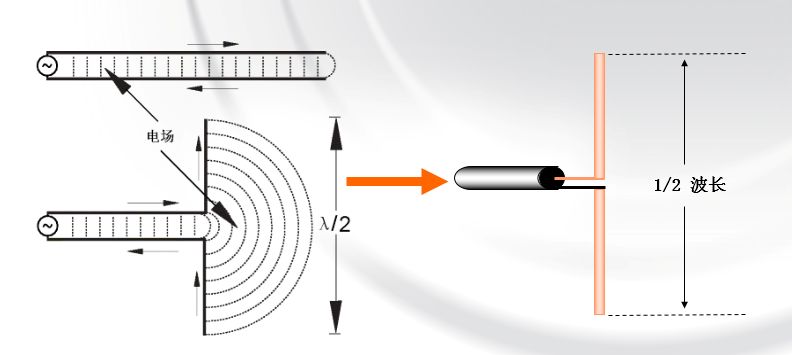

1.3 天線輻射原理

1.4 天線參數

u輻射參數
Ø半功率波束寬度、前后比;
Ø極化方式、交叉極化鑒別率;
Ø方向性系數、天線增益;
Ø主瓣、副瓣、旁瓣抑制、零點填充、波束下傾 …

u電路參數
Ø電壓駐波比 VSWR、反射系數Γ、回波損耗RL;
Ø輸入阻抗 Zin、傳輸損耗 TL;
Ø隔離度 Iso;

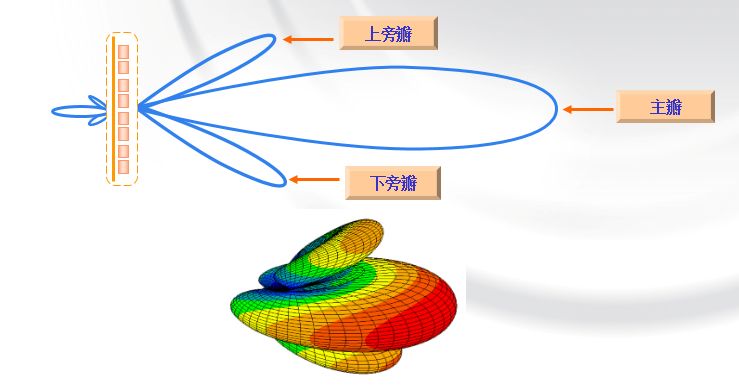

Ø無源三階互調 PIM3 …u天線旁瓣

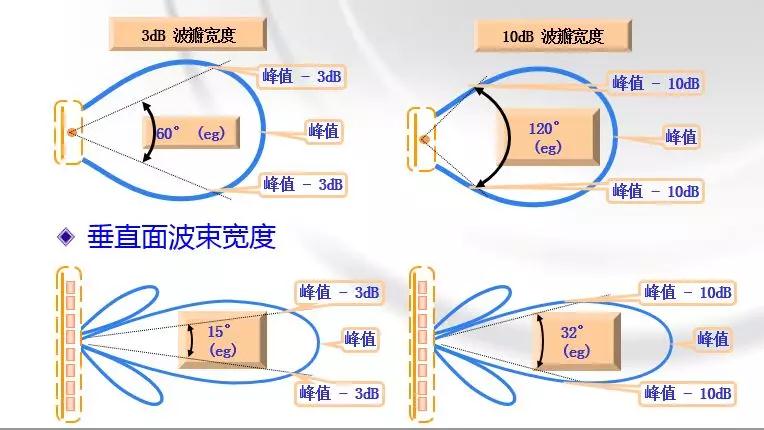

u水平面波束寬度

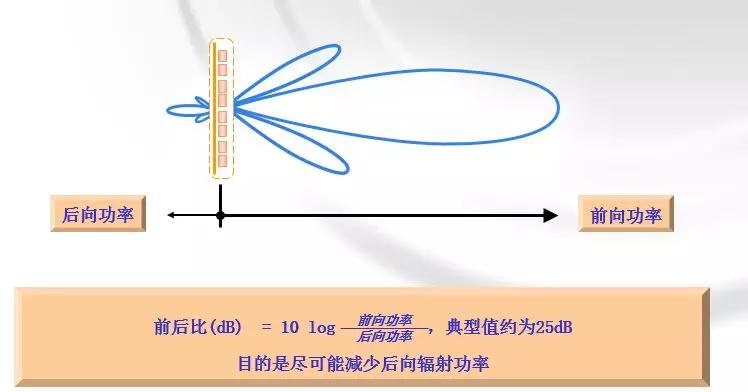

u前后比:指定向天線的前向輻射功率和后向±30°內輻射功率之比

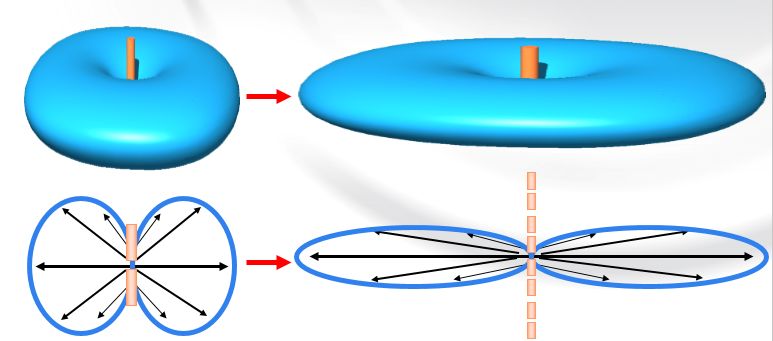

u增益和天線尺寸及波束寬度的關系將“輪胎”壓扁，信號就越集中，增益就越高，天線尺寸就越大，波束寬度越窄;

u天線增益的幾個要點：
Ø天線是無源器件，不能產生能量。
天線增益只是將能量有效集中向某特定方向輻射或接受電磁波的能力。

Ø天線的增益由振子疊加而產生。
增益越高，天線長度越長。

增益增加3dB，體積增大一倍。
Ø天線增益越高，方向性越好，能量越集中，波瓣越窄。

1.5 輻射參數

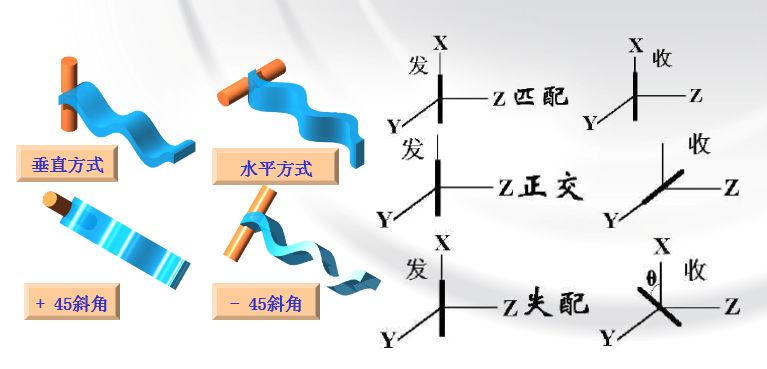

u極化:指電場矢量在空間運動的軌跡或變化的狀態。

1.6 電路參數u回波損耗

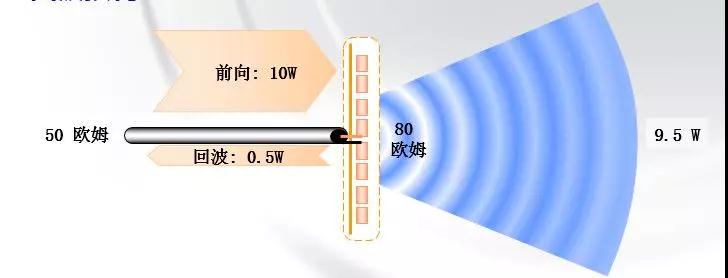

此例中，回波損耗為 10log(10/0.5) = 13dB VSWR(駐波比) 是對此現象的另一種度量方法

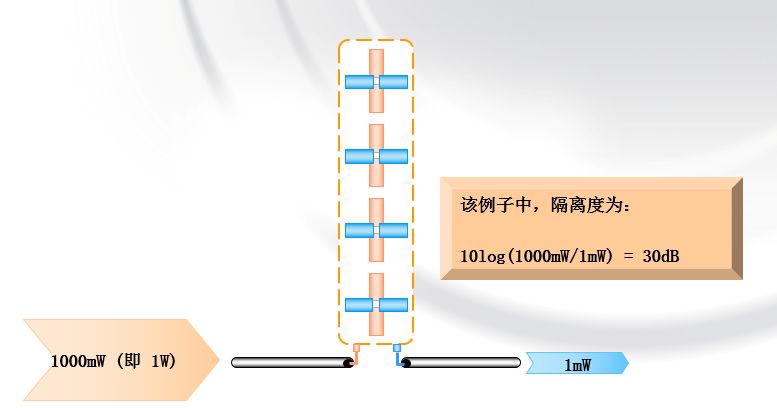

u隔離度 : 是某一極化接收到的另一極化信號的比例

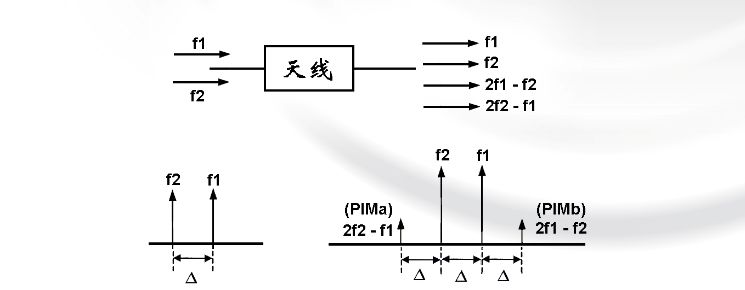

u無源交調(PIM)：當兩個頻率f1和f2輸入到天線，由于非線性效應，天線輻射的信號除頻率f1 和f2 外，還包括有其他頻率，如2f1-f2 和2f2-f1 (3階)等。

二、天線產品

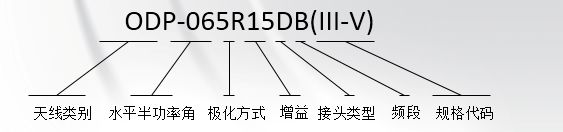

2.1 天線命名方式

天線類別:
ODP(室外定向板狀天線),OOA(室外全向天線),IXD(室內吸頂天線),OCS(室外雙向天線)，OCA(室外集束天線)，OYI(室外八木天線)，ORA(室外拋面天線)，IWH(室內壁掛天線)等等.

半功率角:032,065,090,105,360(基站天線)020，030，040，050，060，075，090，120，160，360(直放站天線)

極化方式：R(雙極化)，V(單極化)

增益：按照實際指標，目前最大為21dbi

接頭類型：D(Din頭)，N(N型頭)，S(SMA頭)，T(TNC頭)等等

頻段：規格代碼：羅馬字母表示第幾代產品.后面字母和數字表示電調下傾角、賦形、電調等信息.F賦型;V電調;RV遠程電調

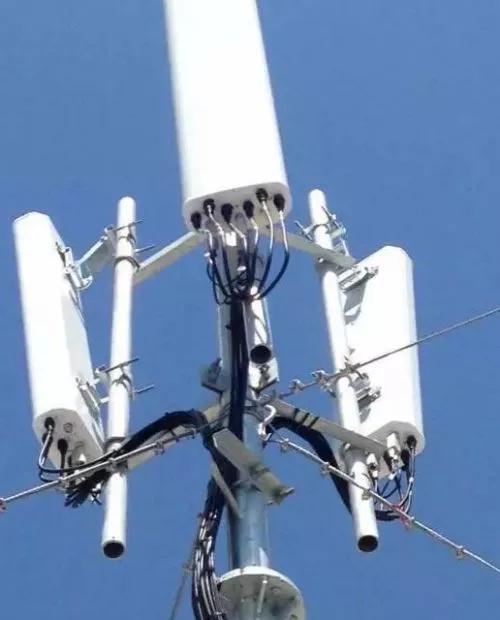

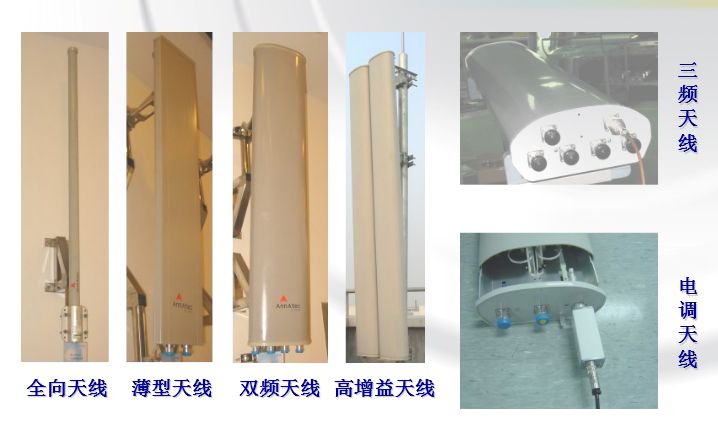

2.2基站天線

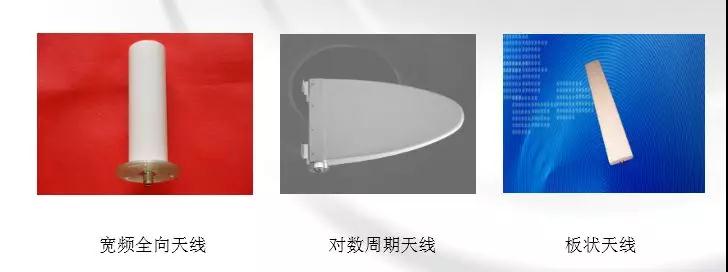

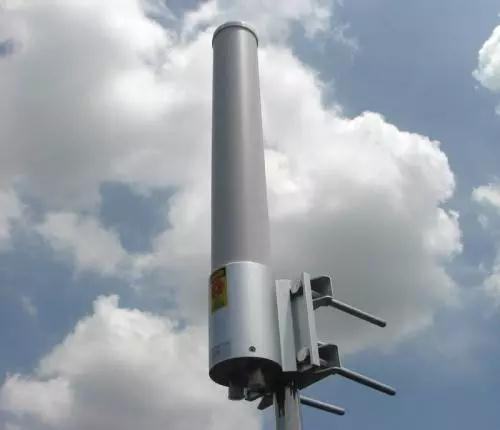

全向天線

雙頻天線

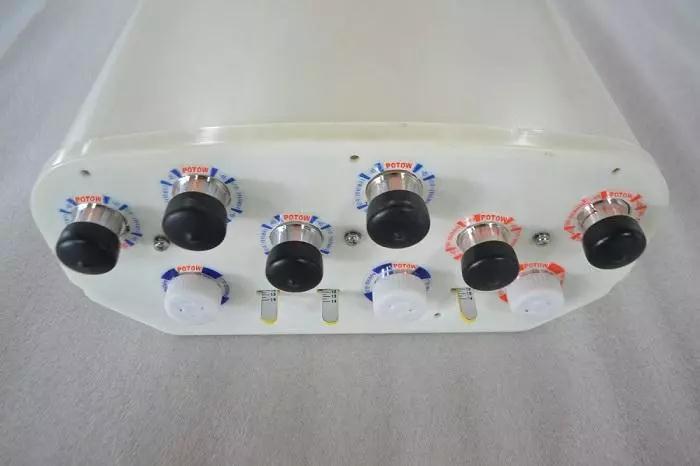

三頻天線

2.3 分布系統天線

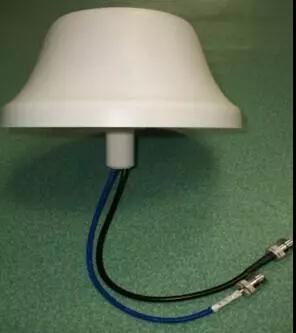

[敏感詞]型吸頂天線

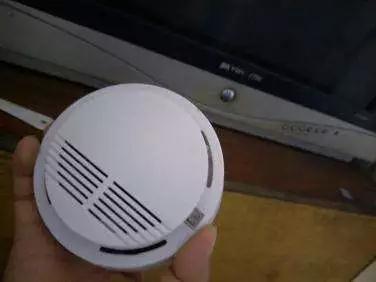

燈型吸頂天線

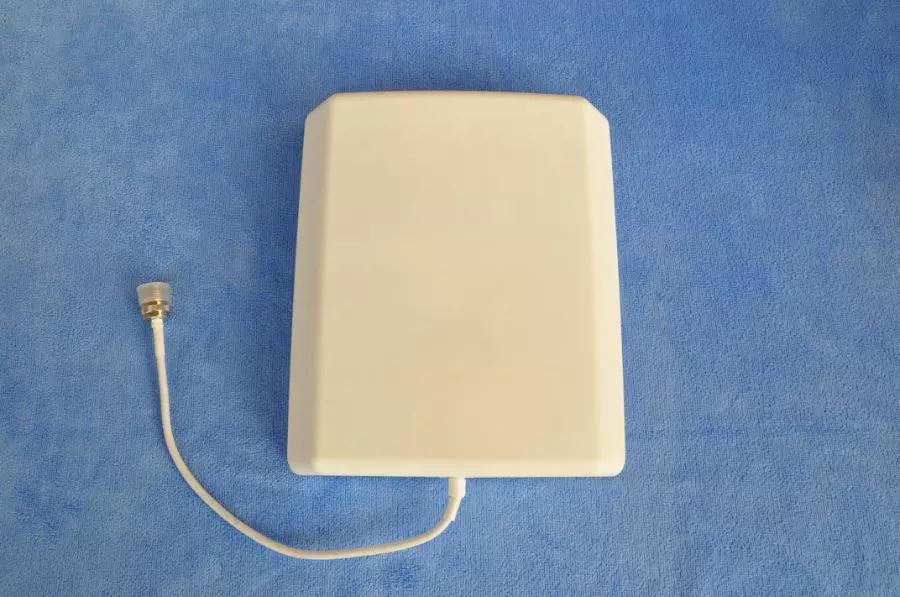

壁掛天線

2.4 室外天線

施主天線： Ø窄波束、方向性強 Ø高前后比

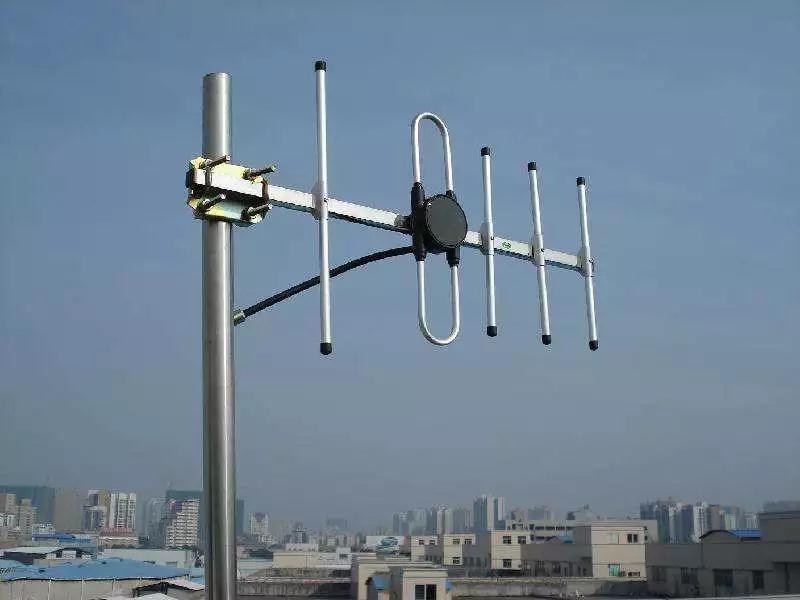

八木天線

角反射天線

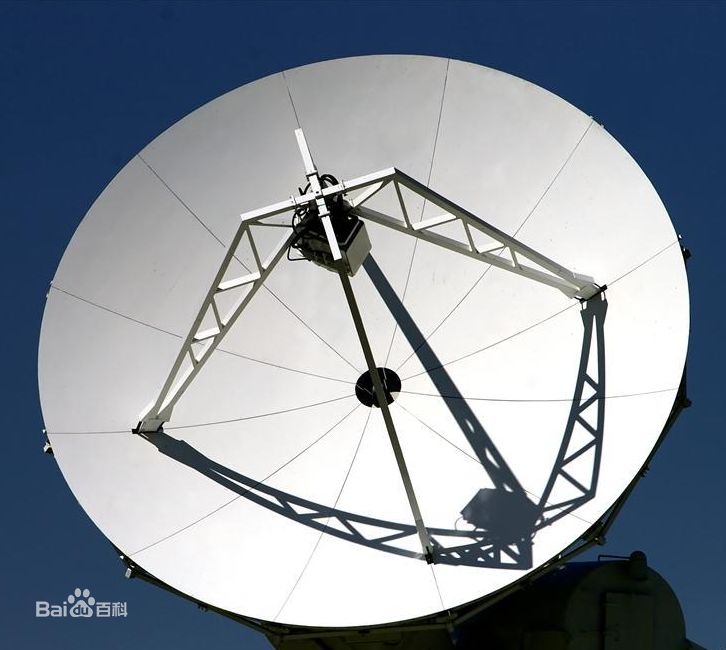

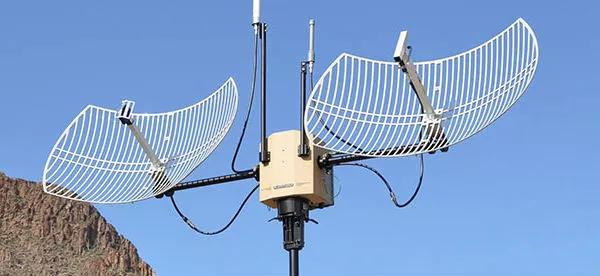

拋物面天線

用戶天線

三、無源器件概述3.1 微波無源器件概述
Ø無源器件分為線性器件與非線性器件。
Ø線形無源器件又有互易與非互易之分。
Ø線形互易元件只對微波信號進行線形變換而不改變頻率特性，并滿足互易原理。
通常我們所說的無源器件指的都是線性互易元件。

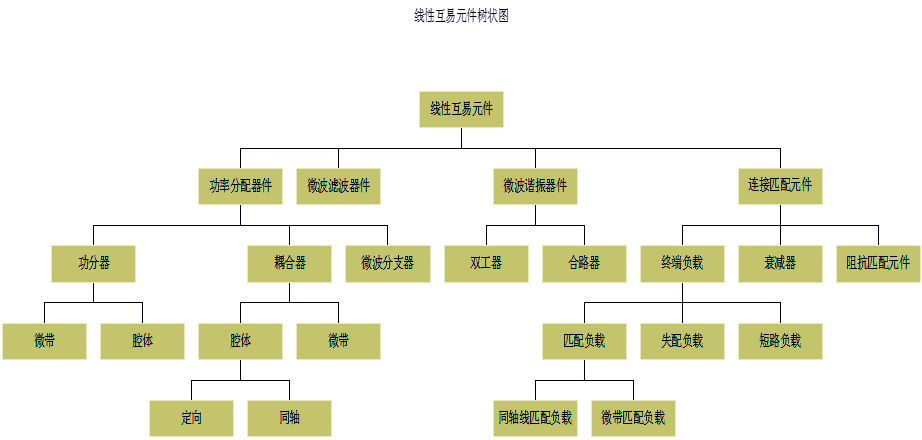

3.2 線性互易元件樹狀圖

3.3 功分器
Ø功分器是一種將一路輸出信號能量分成兩路或多路輸出的器件。
本質上是一個阻抗變換器。
Ø是否可以將功分器逆用以取代合路器呢?
Ø在做為合成器使用時，不僅需要高隔離，低駐波比，更側重于要求承受大功率。

考慮到常用的腔體功分器輸出端口不匹配，大駐波;微帶功分器反向承受低功率的特點，我們不建議使用功分器逆用來取代合路器。

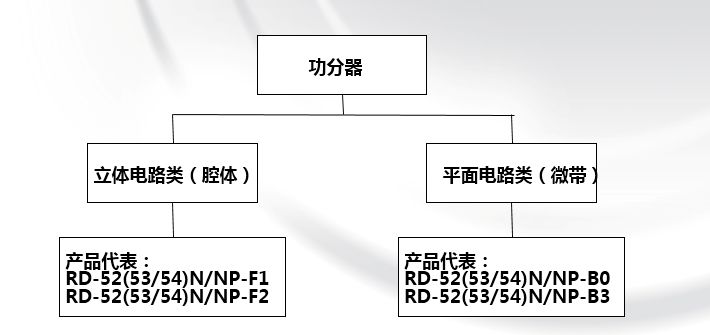

3.4功分器的分類

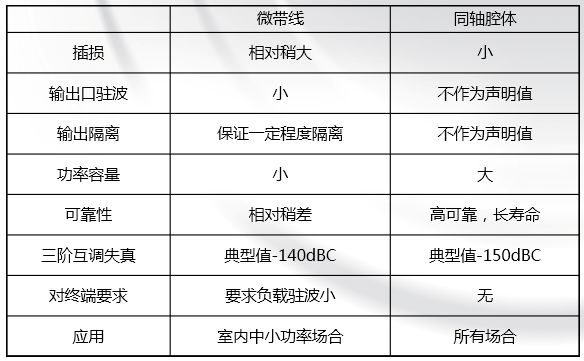

3.5功分器分類比較

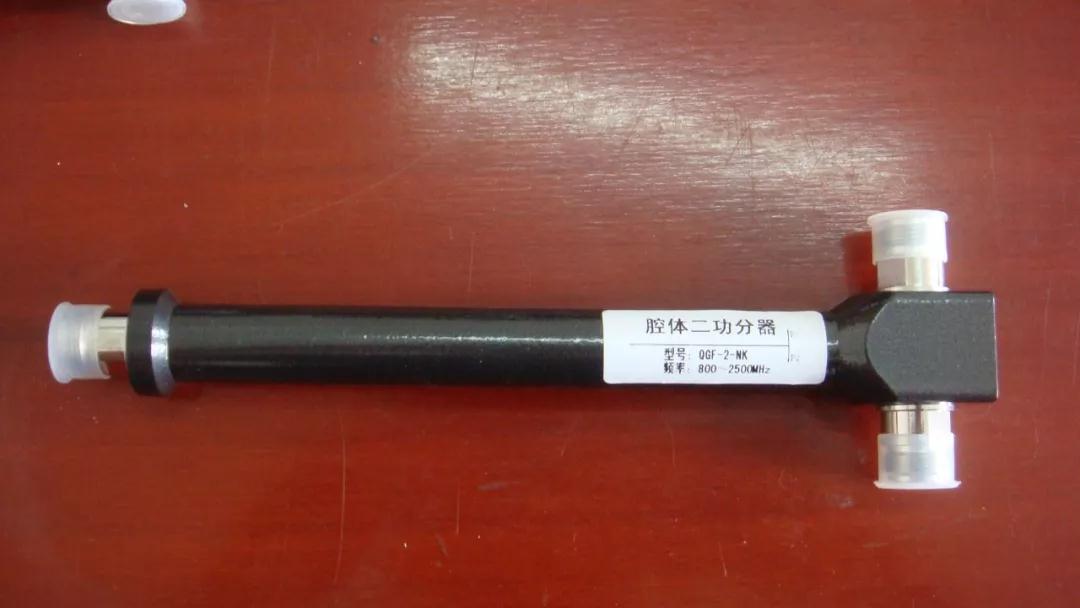

3.6腔體功分器特點
Ø腔體功分器，采用優質合金作為導體，填充介質為空氣;
Ø能承受比較大的功率，最大可達200W;而介質損耗，導體損耗基本上可忽略不計，[敏感詞]損耗小，能做到0.1dB以下。
Ø但由于沒有隔離電阻，輸出端口隔離度很小，因此腔體功分器不能作為功率合成器使用.

3.7 功分器測試指標示意圖
如圖所示，1口可測得駐波比;2，3口可測得[敏感詞]損耗，而由于腔體功分器本身的器件特點，輸出口駐波以及輸出口的隔離不作為聲明值提出。

四、耦合器介紹4.1耦合器
Ø耦合器是一種將輸入信號的能量通過電場、磁場耦合分配出來一部分成為耦合端輸出，剩余部分成為輸出端輸出，以完成功率分配的元件。
Ø 耦合器的功率分配是不等分的。
又稱功率取樣器。

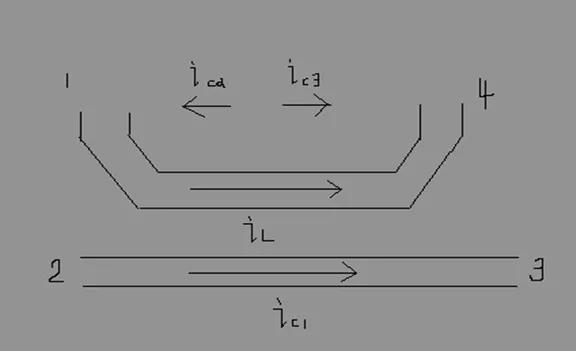

4.2四口網絡耦合器原理說明圖

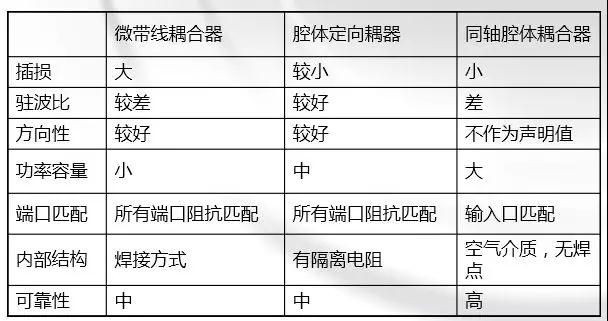

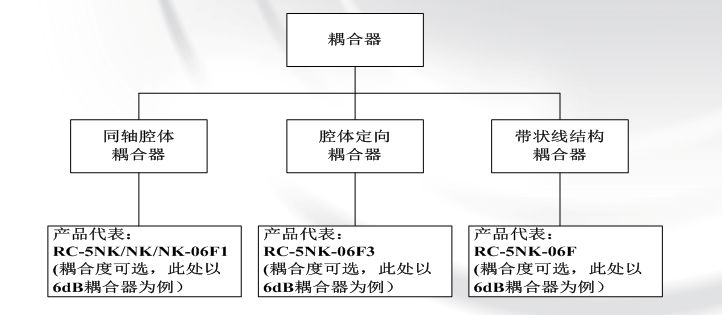

4.3 耦合器分類

4.4 定向耦合器
Ø定向耦合器常用與對規定流向微波信號進行取樣，主要目的是分離及隔離信號，或是相反地混合不同的信號，在無內負載時，定向耦合器往往是一四端口網絡.

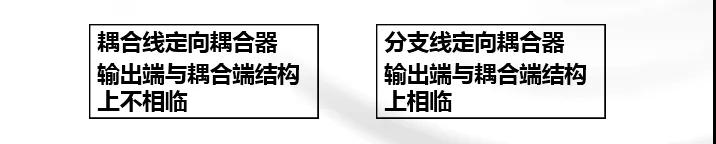

Ø定向耦合器常有兩種方法實現

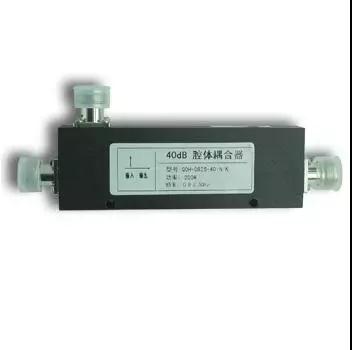

4.5 腔體耦合器

特點：承載大功率，表現低損耗。

原因：
1.腔體內部填充介質為空氣，在傳輸過程中，因空氣介質原因引起的介質耗散要低得多。2.其耦合線帶一般采用導電性良好的導體(如銅表面鍍銀)制成，導體損耗基本上可忽略不計。3.腔體體積大，散熱快.承受高功率。

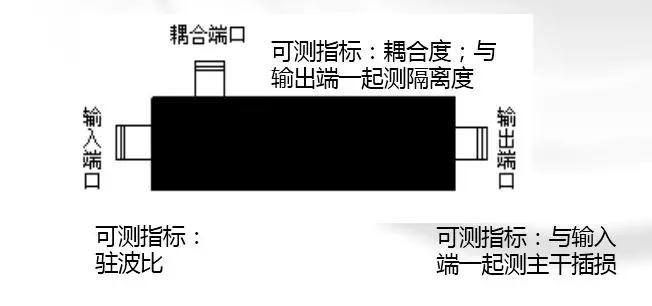

4.6耦合器指標測試示意簡圖

如圖所示，其中，方向性=隔離度-耦合度，無法接讀取數據。

五、3dB電橋介紹

5.13dB電橋
3dB電橋耦合器是定向耦合器的一種。作為功率合成器使用時，兩路輸入信號接入互為隔離端口，而耦合輸出和直通輸出端口互易.如作為兩路輸出，不考慮損耗，則輸入信號功率之和平分于兩輸出口。而當作為單端口輸出使用時，另一輸出端必須連接匹配功率負載以吸收該端口的輸出功率，否則將嚴重影響到系統傳輸特性，而這同時，也帶來了附加的3dB損耗，這對于系統應用來說，對其有源部分的成本和可靠性都會有影響.

5.2主要工程應用
主要應用于同頻段內不同載波間的合路應用。
由于電路和加工裝配上的離散性，電橋耦合器輸入端口的隔離度比較低，不建議應用在不同頻段間的合路應用。

綜上，在異頻合路應用時，除了同頻段內相臨載頻(如GSM下行頻段內的相臨載頻)等只能采用3dB電橋而不適用雙工/多工合路器情況外，建議在使用中優先選用雙工/多工合路器，以改善系統的性能指標，增加可靠性.

5.3功分器VS耦合器

六、合路器介紹6.1合路器

Ø作用：
將多路信號合成一路信號輸出

Ø分類：
按實際合路頻段進行分類

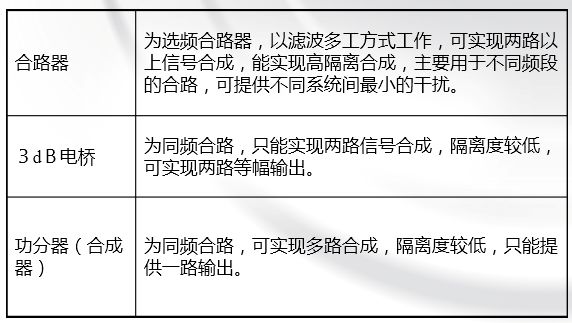

6.2 合路器VS電橋VS功分器

七、衰減器介紹7.1衰減器

Ø衰減器是二端口互易元件
Ø衰減器最常用的是吸收式衰減器.
Ø工程中通常使用的是同軸型衰減器，由“π”型或“T”型衰減網絡組成。
Ø同軸衰減器通常有固定及可變衰減兩種。
Ø衰減器主要用于檢測系統中控制微波信號傳輸能量、消耗超額能量，因而擴展信號測量的動態范圍，諸如功率計，頻譜分析儀，放大器，接收器等。
