概述

接線圖

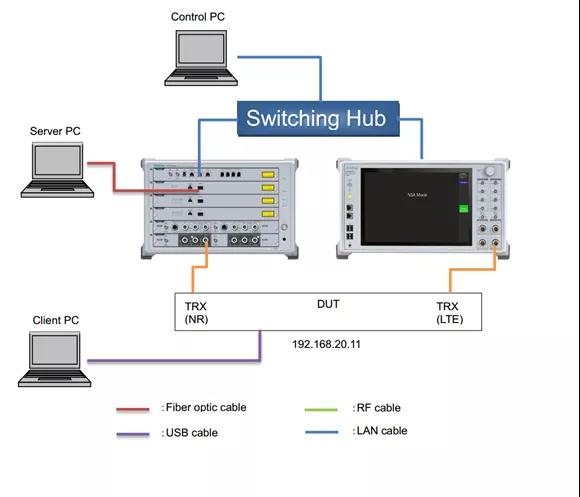

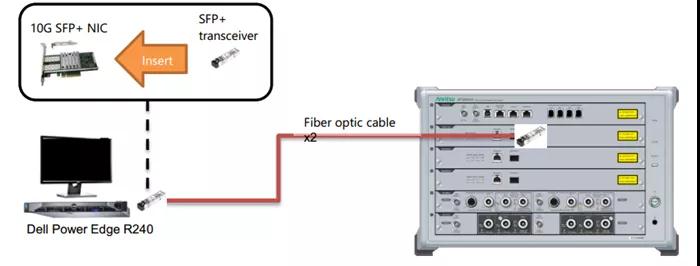

如下圖所示，在物理層測量的基礎上5G NR模擬基站端（MT8000A）通過光纖拓展至外部服務器PC（支持Linux系統或者Windows系統），5G模組通過USB網絡共享的方式拓展到客戶端PC，最終在服務器PC以及客戶端PC上安裝并運行Iperf程序進而實現應用層的數據灌包與測量。

設置詳解

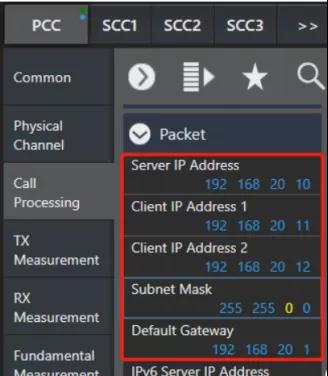

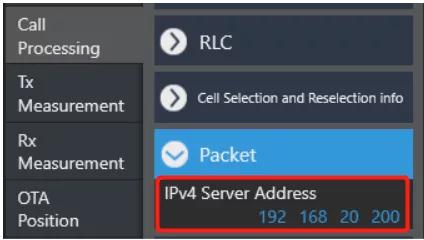

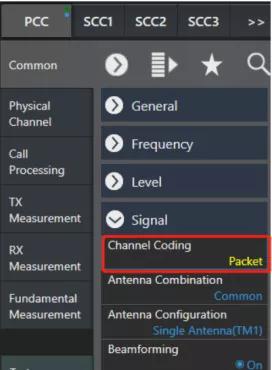

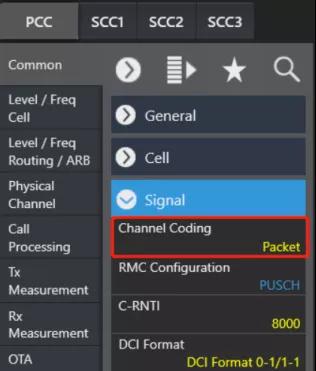

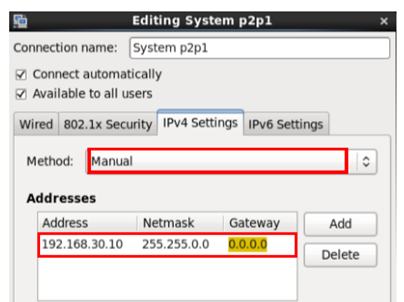

MT8000A的控制軟件界面設置如下所示（上圖為ipdata測量模式設置，下圖為NR端服務器IP地址設置）。

物理層調試

接上篇（技術文章| 5G NR峰值速率的影響因素與實現），以如下幀結構為例：

5ms 單周期：DDDDD DDSUU

D:GP:U（13:1:0）

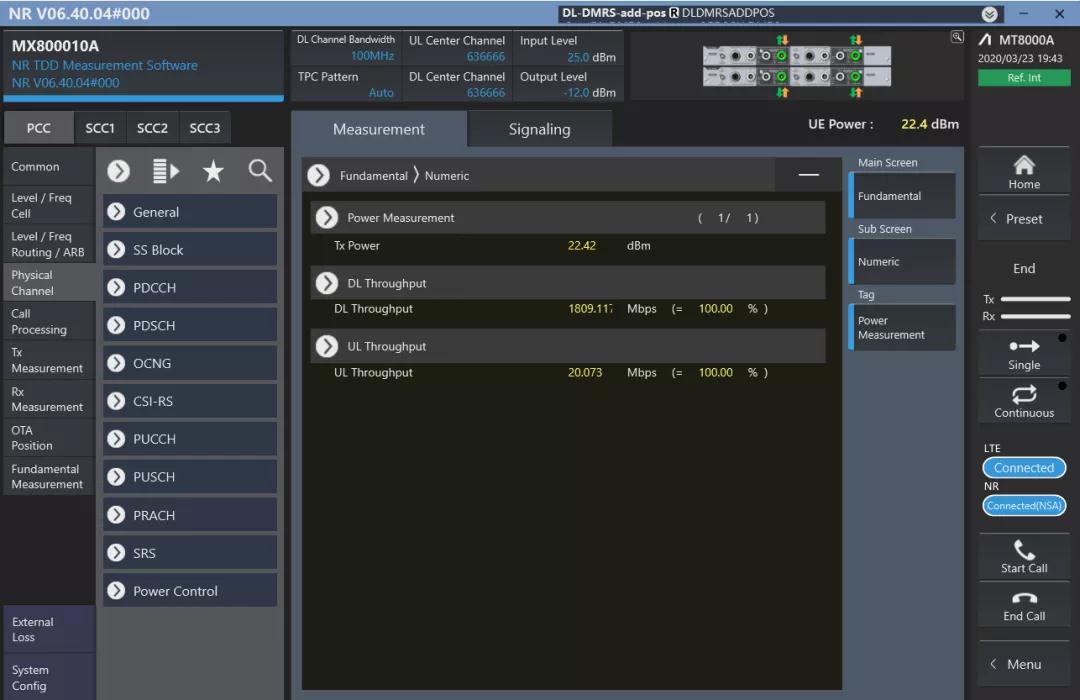

Sub-6GHz條件下，μ=1，100MHz帶寬，調制方式為256QAM，空域資源為4x4MIMO，擴展系數為0.8，下行開銷為0.14，5G NR的峰值理論速率可以計算得出為 1.86 Gbps。如下圖所示實測某款模塊的5G NR下行物理層吞吐量數據為 1809.117 Mbps。

添加APN

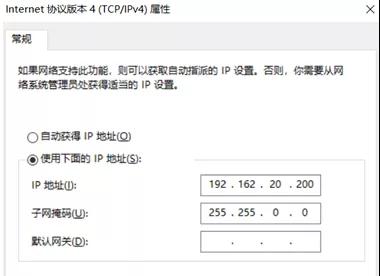

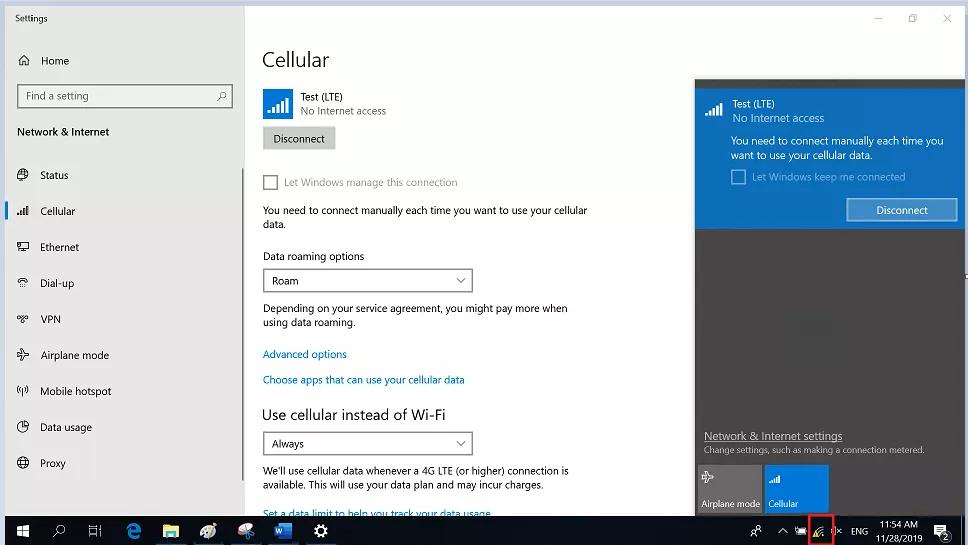

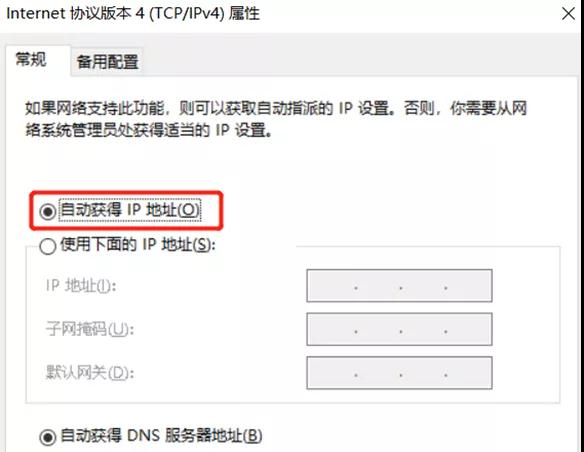

調通物理層后通過USB共享DUT網絡至客戶端PC，添加APN并連接，具體設置如下所示（此后即可進行灌包及測量）：“網絡和Internet設置” --> "Cellular" --> "高級選項" -->“添加接入點” -->在配置文件名稱與接入點輸入框里都輸入www.anritsu.com，然后保存設置。

Iperf灌包及測量

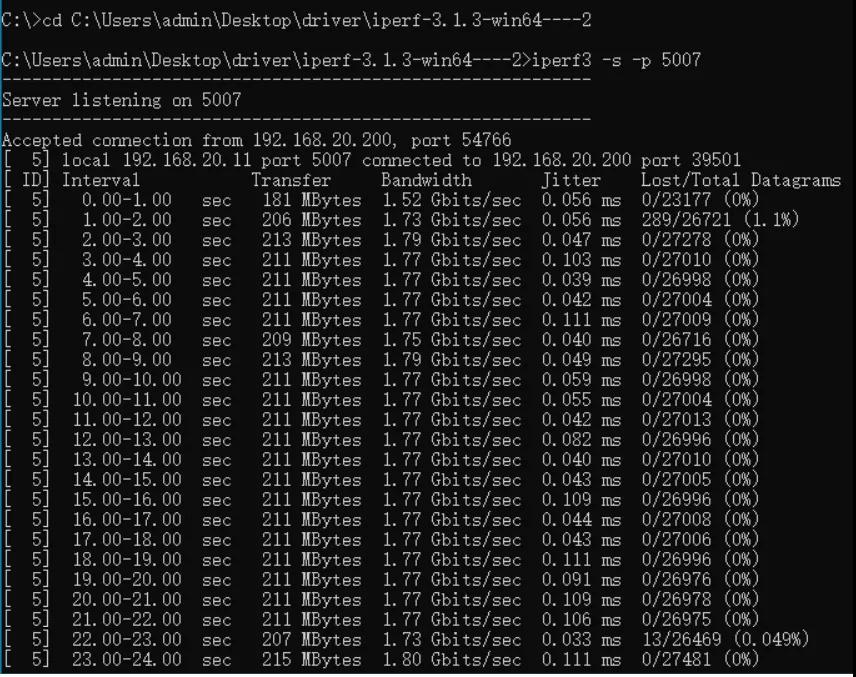

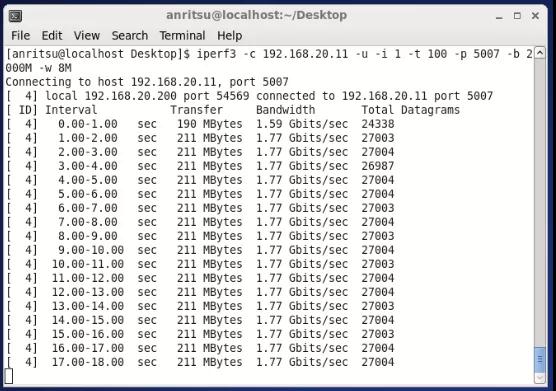

服務器PC灌包結果如下所示（以Linux系統為例）：

應用層最大吞吐率實測

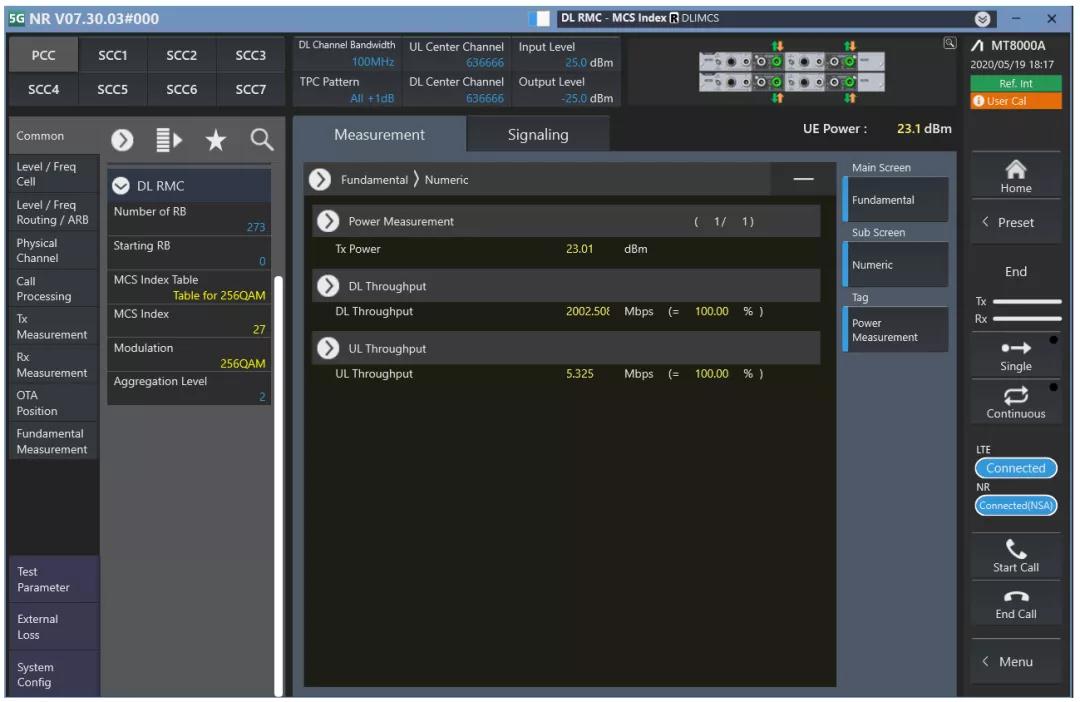

接上篇（技術文章| 5G NR峰值速率的影響因素與實現），近期某家芯片支持95% duty cycle功能，期望的吞吐率值為2.02 Gbps。通過和芯片聯調，其幀結構可以設置為DDDDDDDDSU，其中S(D:GP:U)為11:1:2 （該幀結構在3GPP TS38.306中定義的擴展系數中沒有具體體現）。在該幀結構下，在安立MT8000A上測試得到的物理層下行最大吞吐率為2.002 Gbps，如下圖所示：

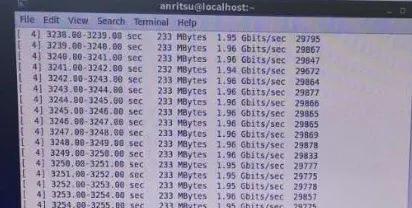

此時UDP應用層的實測速率為1.95 Gbps。
