特別警告



網分使用者，請戴上防靜電手鐲（任何人，任何時候）！！！

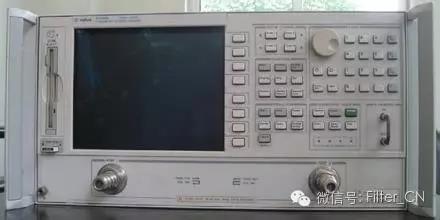

1.    接通電源（把源放到工作臺上）。你需要開啟4個“Line/Power”按鈕。

2.    根據需要把連接器和額外的電纜接到網絡分析儀。用網絡分析儀電纜時要非常仔細，不要使它們過份彎曲。

校準網絡分析儀（僅S11或S22反射測量）。

a.    按你使用的連接器類型選擇校準套件。

b.    設置頻率范圍。在STIMULUS控制上按start，鍵入所要的起始頻率。對停止頻率重復同樣步驟。

c.    拿走校準裝置騰清桌面。然后在屏幕的軟鍵菜單上按MORE，接著按DELETECAL SET，最后選擇一個數字。

d.    選擇校準類型。通常是CAL1-7mm，因為這是連接到網絡分析儀的電纜類型。

e.    選擇S11-1端口或S22-1端口（取決于你要使用的電纜）。

f.     提示你把校準標準放到電纜終端。它們在木盒中。

f1.       從短路塊開始（貼有標志）。連接短路塊，按軟鍵SHORT，在進行測量時（很快）SHORT有下劃線。取下短路塊，把塑料蓋放到標準上，并找到開路塊。

f2.       開路塊。它的長度與短路塊相同，但直徑較小并在末端有一個孔。按OPEN，等到OPEN有下劃線，取下開路塊，將塑料蓋放到原處。

f3.       找到負載標準。這是盒中長而光滑的圓柱。把它接上并按LOAD，按BROADBAND，再按DONE LOADS。假設我們的負載在整個校準頻率范圍都很[敏感詞]，因此這是“寬帶的”標準。放好塑料蓋，將所有標準放回盒中。（注意！這些標準又小又貴，如果丟失我們就沒有其它標準了。）

f4.       省略隔離測量。

       i.     按SAVE1-port CAL。按一個數字，這是你要保存校準設置的位置。它應回答“Correction ON”。

        ii.     檢查校準。最壞情況通常是開路，因而要再次放上開路標準。在FORMAT菜單上按SMITH CHART。應在smith圖右邊看到一個小點，但也可能看到的是一條短線。用同樣方法檢查短路和負載。對于短路，應在smith圖左邊看到一個點。對于負載，點應在中間。如果這些都不“清晰”，重做這些校準。可能影響校準的因素有：電纜和連接器間，元件間，以及到網絡分析儀的連接緊密程度。

           iii.     如果得到好的校準結果，把標準盒放回柜中。

4b.  校準網絡分析儀（對反射和傳輸測量的全二端口校準）。

a.       按你使用的連接器類型選擇校準套件。

b.       設置頻率范圍。在STIMULUS控制上按start，鍵入所要的起始頻率。對停止頻率重復同樣步驟。

c.       在MENUS控制上按CAL。

d.       拿走校準裝置騰清桌面。然后在屏幕的軟鍵菜單上按MORE，接著按DELETECAL SET，最后選擇一個數字。

e.       選擇CAL 1 (7 mm A.1)，因為你用帶有7mm連接器的電纜接到網絡分析儀。

f.       選擇REFLECT’N軟鍵（在屏幕的邊上）。

g.       按上面4a部分f所述，依次連接開路、短路和對S11（端口1）和S22（端口2）匹配負載的校準終端。當把各終端接到電纜上后，按各自的軟鍵、拿掉終端并重復上述步驟，直到完成對兩個端口的所有校準。

h.       按REFLECT’N DONE。

i.       選擇TRANSMISSION軟鍵。用螺紋接頭（在兩邊有1/2″長的螺紋）連接電纜1和電纜2。按4個軟鍵中的每一個，至鍵的[敏感詞]出現下劃線。再按TRANS.DONE。

j.       按ISOLATION軟鍵。選擇OMIT ISOLATION軟鍵。按ISOLATION DONE。

k.       這就完成了校準，而且必須保存校準結果。選擇SAVE 2-PORTCAL。把校準結果保存到前已刪除的位置（1-8）（使用哪個沒有關系，在不同頻率范圍進行不同測試時，你可同時使用若干個位置）。網絡分析儀現在應該說“CorrectionON”。

l.       檢查校準。最壞情況通常是開路，因而要再次放上開路標準。在FORMAT菜單上按SMITH CHART。應在smith圖右邊看到一個小點，但也可能看到的是一條短線。用同樣方法檢查短路和負載。對于短路，應在smith圖左邊看到一個點。對于負載，點應在中間。如果這些都不“清晰”，重做這些校準。可能影響校準的因素有：電纜和連接器間，元件間，以及到網絡分析儀的連接緊密程度。

m.     如果得到好的校準結果，把標準盒放回柜中。

4c.  校準網絡分析儀（對微帶線測量的TRL 二端口校準）

1. 見前面4a（a-e部分）的詳細介紹。設置頻率。

2. 選擇CAL。

3. 刪除cal     set。

4. 選擇CAL     1 (7 mm A.1)。

5. 選擇TLR     二端口軟鍵。

6. 把微帶線托架接到與端口1和端口2相連的電纜。

7. 本校準應使用微帶線校準TRL設置。

8. 將帶有THRU標記的微帶線段放入測試托架，調節測試支架使它在兩端中擺放合適。你可從支架頂部的孔中觀察，確保一切都放置正確。按THRU軟鍵并等待，直到出現未定義的下劃線。

9. 松開測試托架，在測試托架的端口1邊放上帶有REFLECT標記的更短微帶線（該微帶線的另一端未連接到測試托架的另一邊，因而能進行反射校準）。按S11 REFLECT并等待它出現下劃線。將微帶線線段放到S22邊。按S22     REFLECT并等待它出現下劃線。

10. 按ISOLATION軟鍵。按OMIT     ISOLATION ，再按     ISOLATION DONE。

11. 在測試托架中放上帶有LINE標記的長微帶線，并按LINE/MATCH鍵。在出現下劃線時按SAVE     TRL 二端口鍵，并將校準系數保存到前已刪除的位置。

12. 按要求進入微帶線電路測試。

有關TRL校準的重要注意事項：

        你將在ADMITTANCE表中，而不是在預期的IMPEDANCE表中看到低頻數據。我們的校準設置的截止頻率約為2GHz.

為測量阻抗    在FORMAT菜單上按Smith Chart。在MENU菜單上按MARKER>，用指按旋鈕把標記移動到你所關注的頻率（在屏幕左上角指示）。在W后有兩個數字，這是以Ω為單位的阻抗（實部和虛部）。為使用更多的標記，按marker，并選擇另外的數字。最多可同時有5個標記（在不同頻率上）。

為看到反射系數（S11或S22）    在FORMAT菜單上按LOG MAG。按MENU（在FORMAT菜單上），這將為打印提供多種選項。最初是在屏幕左上角顯示LOG MAG及其量值（帶有標記的標注頻率）。其它選項有LIN MAG、 SWR、 REAL、 IMAG、 POLAR等。

為改變圖像標度，在RESPONSE菜單上按SCALE，轉動指壓旋鈕直到圖像達到你所要的形狀?；蛟跀抵垫I區上選擇標度（然后在數值鍵區上按x1）。

為在繪圖儀上得到硬拷貝：

1. 將紙放入繪圖儀（一張紙，繪圖儀的設置停止于2/3淺灰色處）。按住右邊的開關。接通繪圖儀電源（左后方）。

2. 在AUXILLARY菜單（網絡分析儀面板下部）上按COPY，將繪制命令送到繪圖儀，規定要繪制的內容（全部）

為保存到磁盤：

1.  用一個U盤。

1.       在AUXILLARY菜單上按DISC。

2.       STORE.More. Data - DATA。

3.       這將帶出ABCDEF……行，作為文件名的提示。用指按旋鈕轉到字母，按SELECT LETTER，再按 Store。這將保存為制表格式。你可用簡單的文本編輯器打開該文件，加載到matlab中，以及做其它工作。
