2020年10 月 20 日，魅族科技發布了旗下新款真無線耳機魅族 POP2s，延續了魅族 17 年聲學領域的深厚沉淀。其外觀沿用了前代產品魅族 POP/魅族 POP 2真無線藍牙耳機的螺旋狀曲線設計，音頻設計和硬件配置全面升級。

魅族 POP2s 真無線耳機采用了全新的雙層結構復合振膜，結合全新的音頻設計解析力大幅提升。POP2s 是魅族[敏感詞]支持“Flyme 妙連”的產品，打開充電盒即可與手機快速連接，有彈窗顯示；內置藍牙5.0低延遲芯片，耳機支持通話降噪、觸控、喚醒語音助手等功能，續航數據為6h+24h，IPX5級防水防汗。[敏感詞]就通過拆解看看其用料和結構設計還有哪些升級。

此前我愛音頻網拆解過魅族諸多音頻產品：魅族HD60頭戴降噪藍牙耳機、魅族HD60頭戴式藍牙耳機、魅族 Gravity懸浮音響、魅族HALO激光藍牙耳機、魅族 EP63NC 頸掛式降噪耳機、魅族 HiFi解碼耳放、魅族 HiFi解碼耳放PRO、魅族 藍牙小音箱A20。

一、魅族 POP2s 真無線耳機 開箱

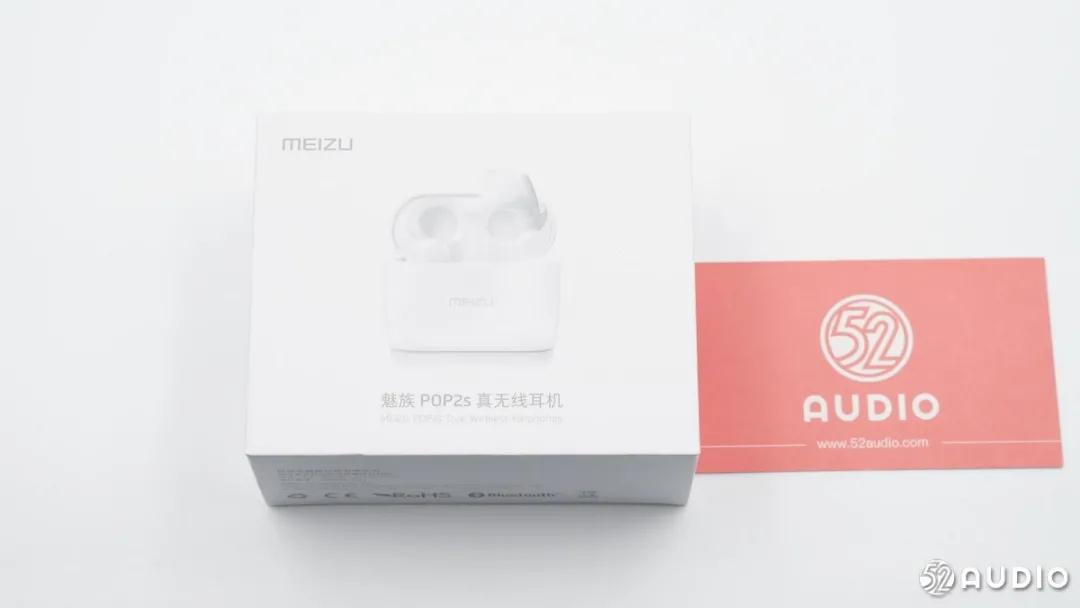

包裝盒為天地蓋設計，風格與前代一致，較為簡潔，不過沒有了魅族標志性的一抹藍色裝飾。左上角是魅族的品牌名，中間區域是耳機和充電盒的渲染圖，底部是產品名“魅族 POP2s 真無線耳機”。

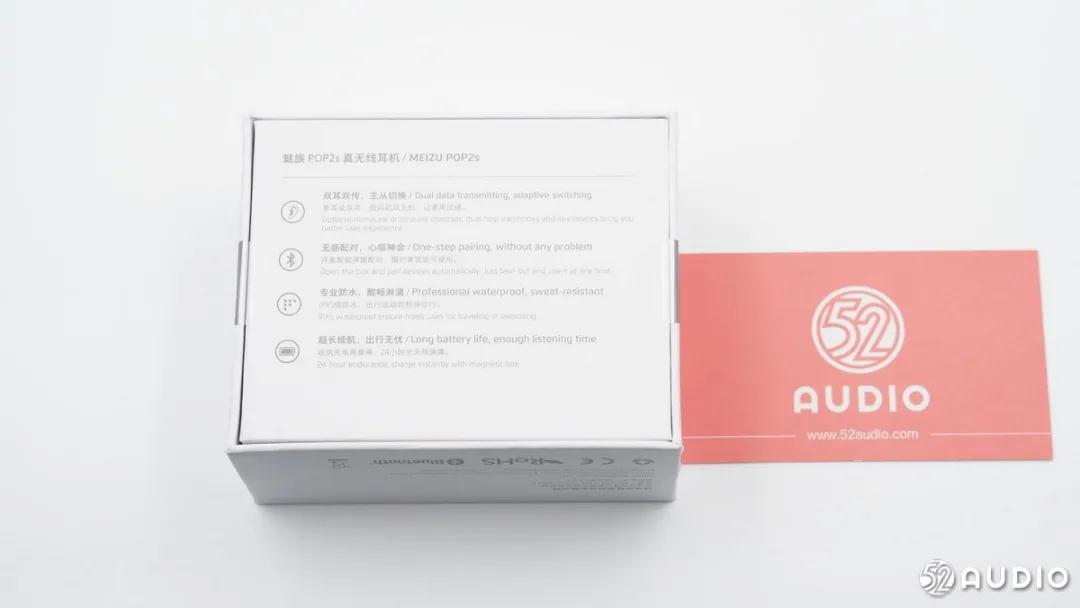

包裝盒背面是四個產品特色功能：雙耳雙傳、主從切換；開蓋即連，無感配對；IPX5級防水，出行運動皆可用；耳機搭配充電盒總續航可達24小時。



包裝盒底部是公司信息和部分產品認證信息，珠海市魅族科技有限公司。

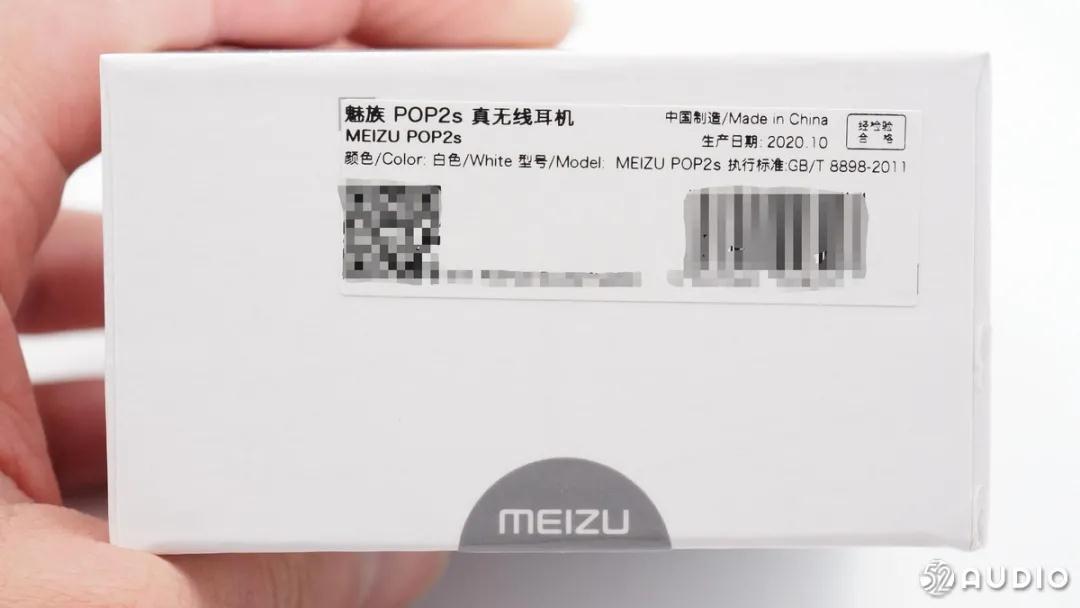

頂部的產品標簽，魅族 POP2s 真無線耳機，白色。

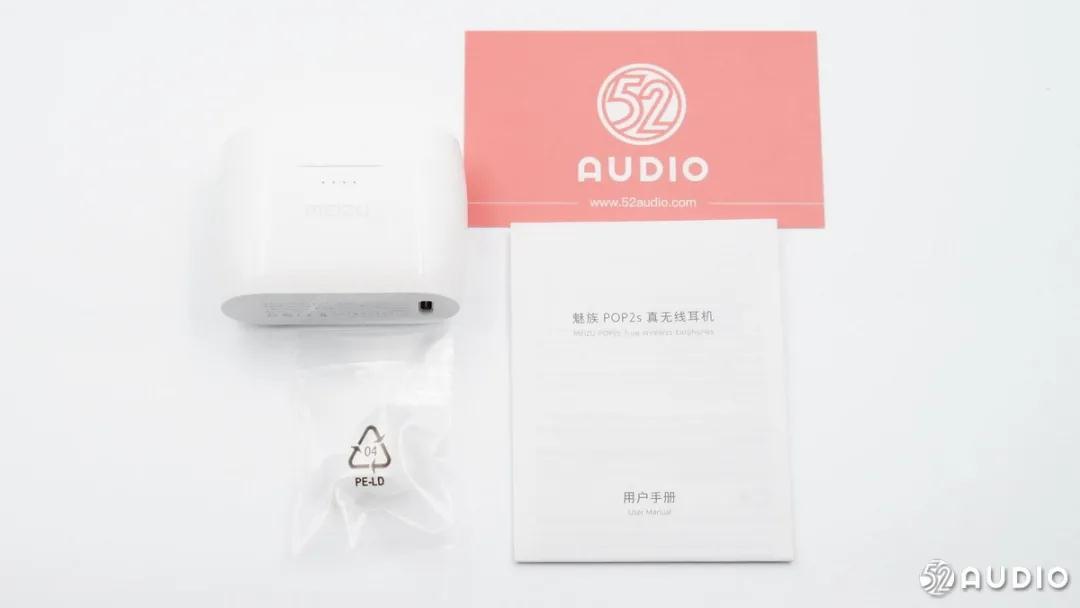

包裝盒內物品，魅族 POP2s耳機和充電盒、額外附贈的硅膠耳塞和用戶手冊。

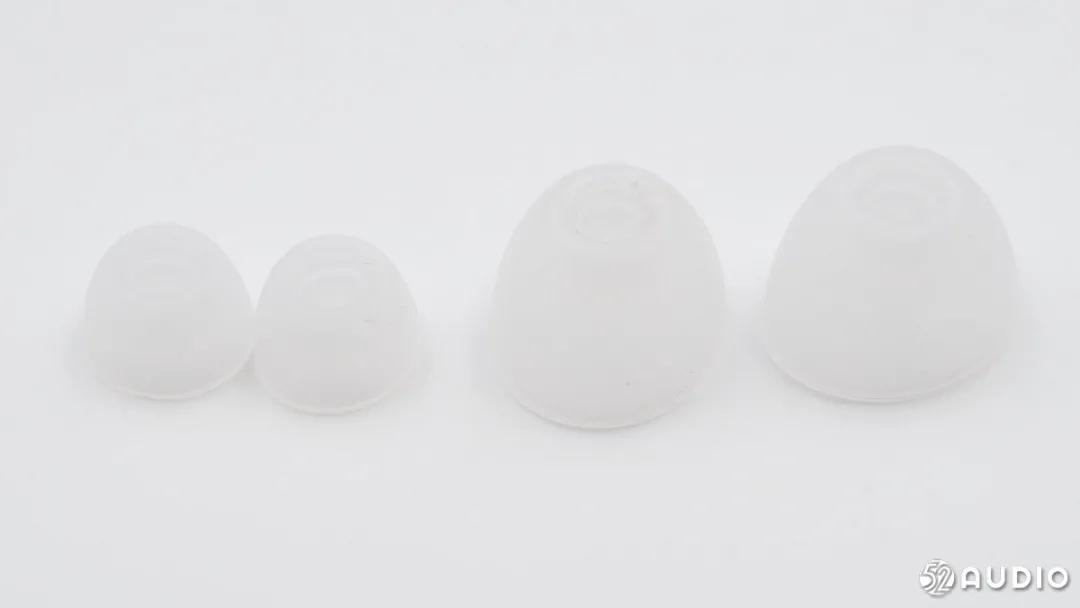

額外附贈的兩對硅膠耳塞，方便不同耳道大小的人群佩戴，耳機上自帶的是中號。

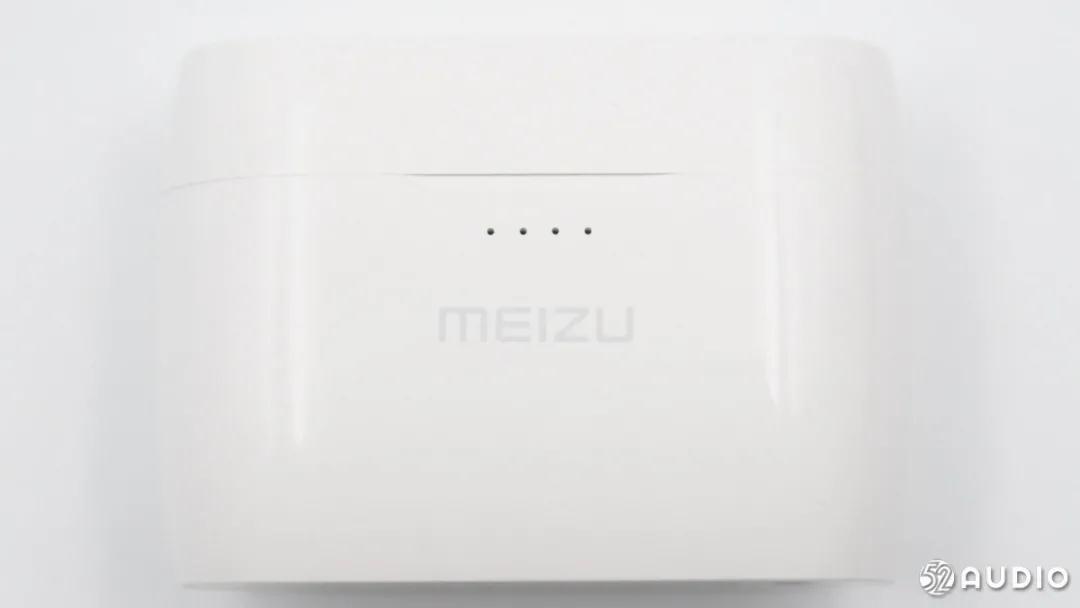

充電盒正面展示，外觀與前代一致，頂部和底部均為平面，可放置在桌面上。正面開蓋處有凹槽、電量指示燈和魅族的品牌名。



充電盒背面展示，盒蓋通過金屬合頁連接機身，[敏感詞]有一個快速配對按鍵。

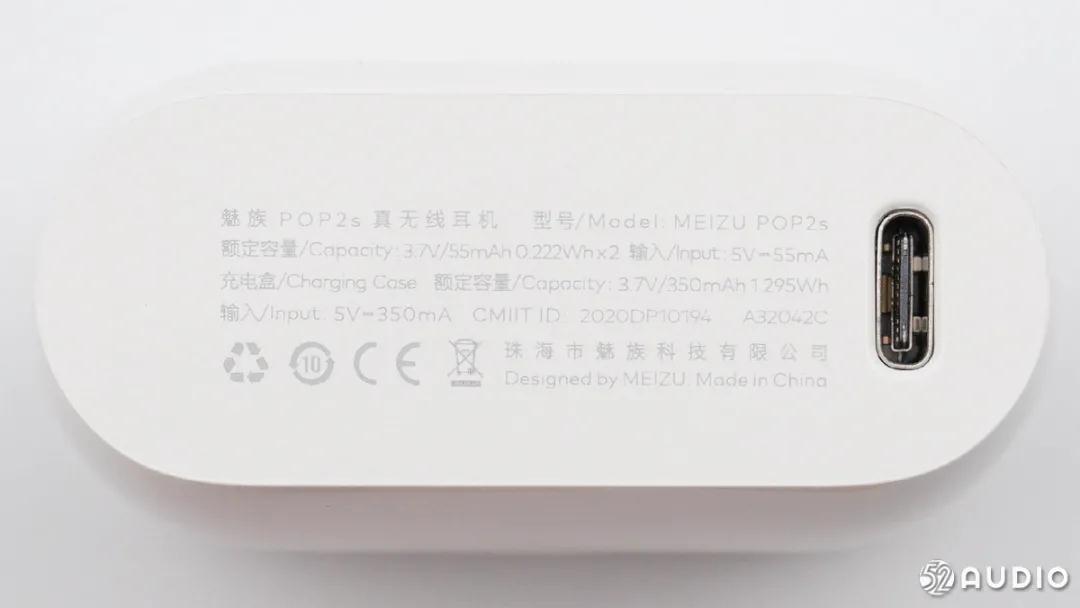

USB Type-C充電接口依然在充電盒底部一側，旁邊有部分產品信息。魅族POP 2s真無線耳機，耳機電池額定容量3.7V/55mAh，0.222Wh×2，輸入5V?55mA。充電盒電池額定容量3.7V/350mAh，1.295Wh，輸入5V?350mA。

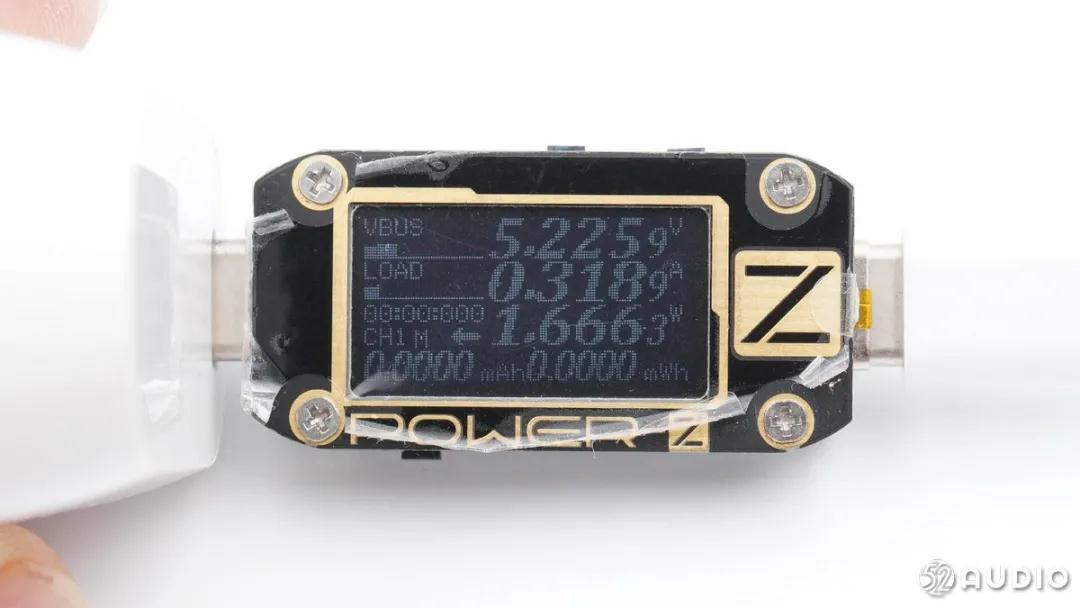

對魅族 POP2s 真無線耳機進行有線充電測試，充電功率約為1.6W。

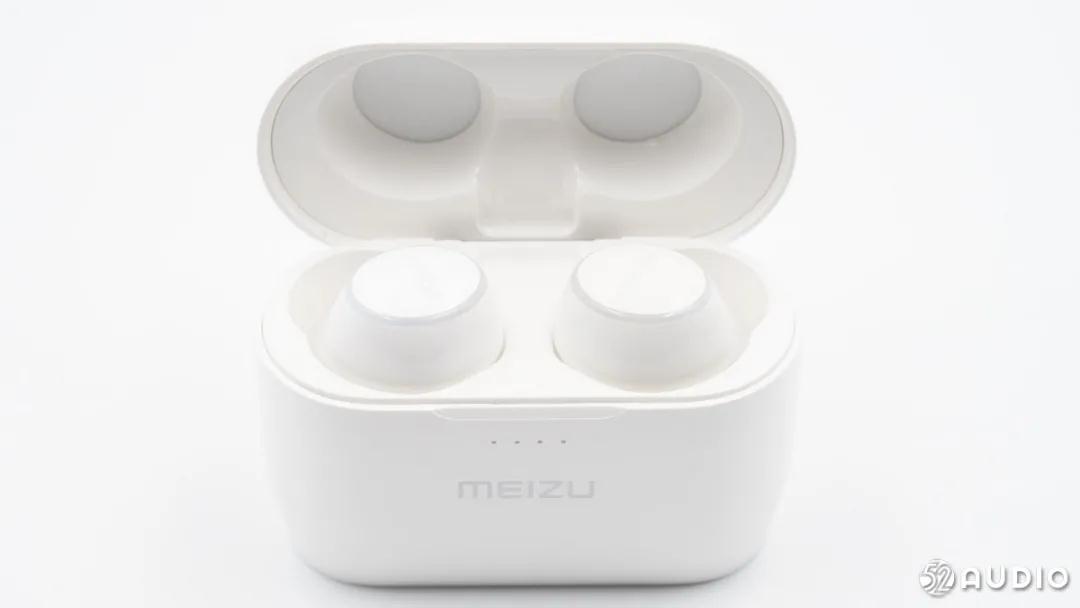

耳機在充電盒內的狀態。

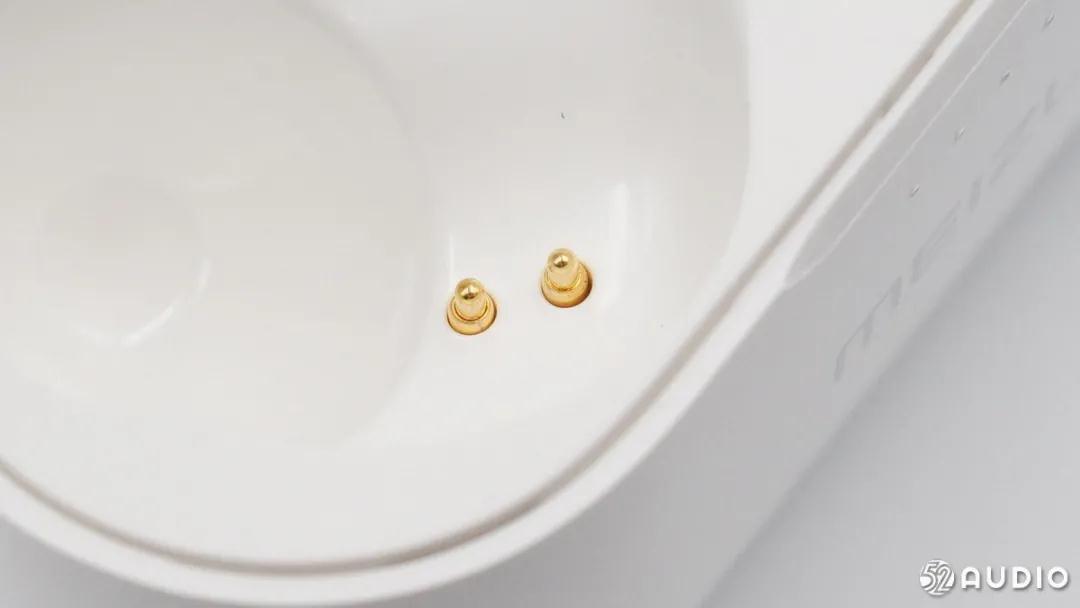

給耳機充電的兩個金色Pogo Pin。

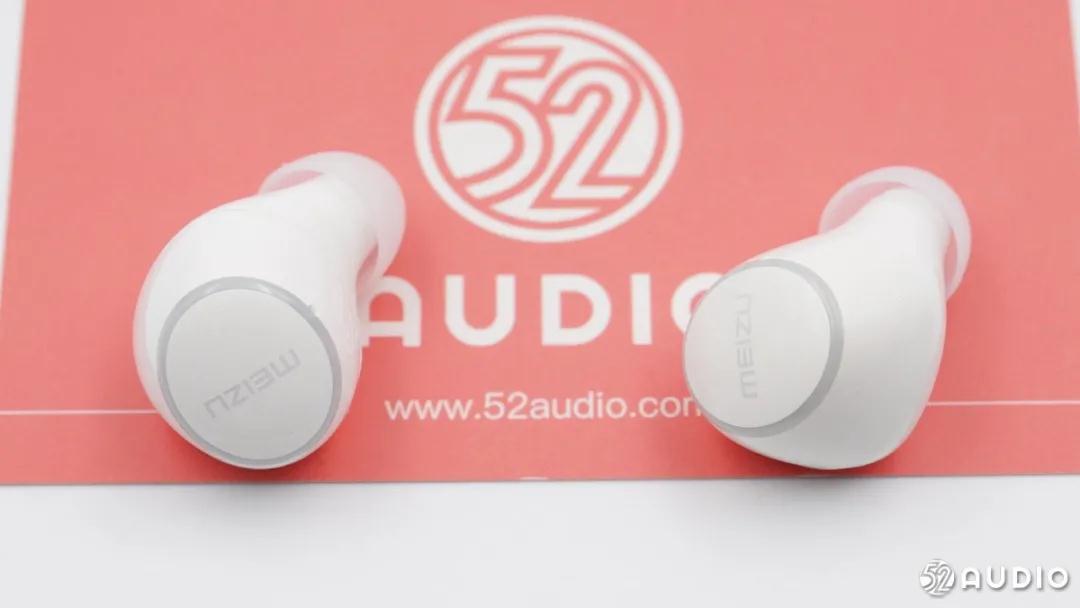

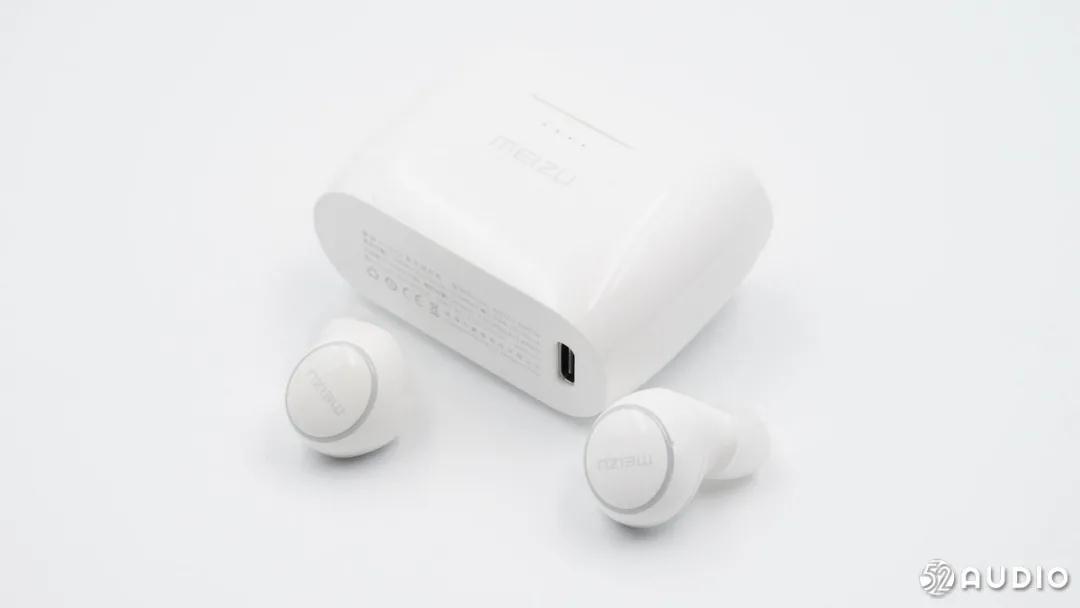

MEIZU魅族 POP2s 真無線藍牙耳機。

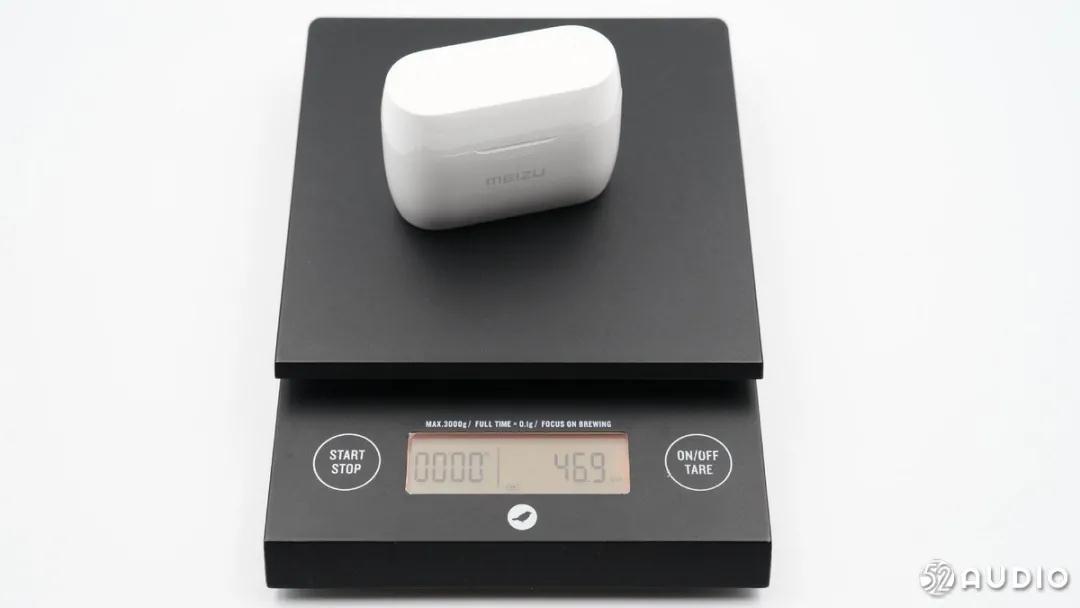

耳機和充電盒共重46.9克。

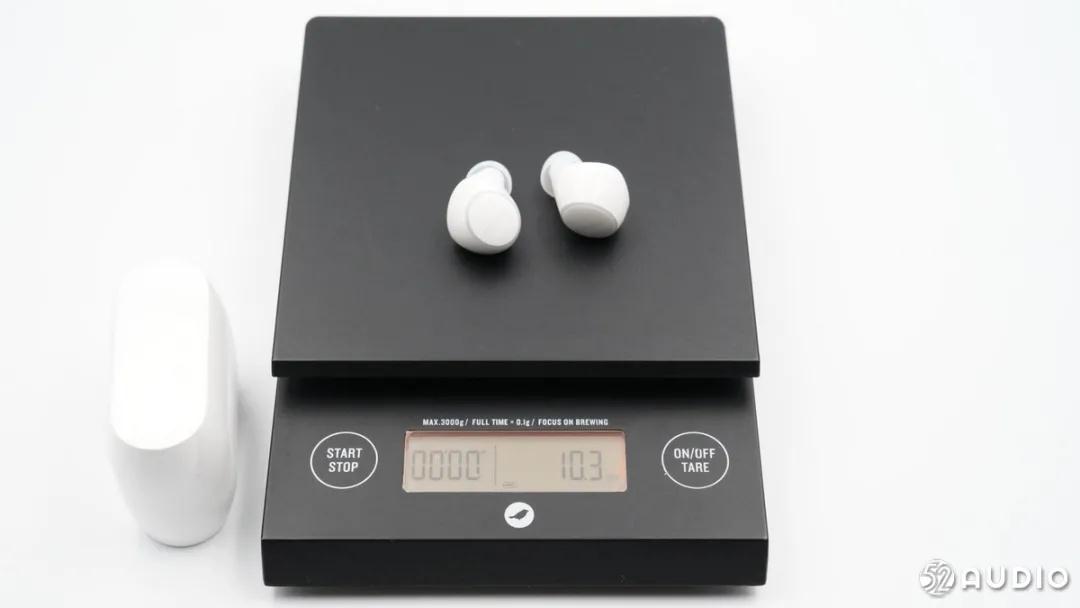

左右耳機共重10.3克。

二、魅族 POP2s 充電盒拆解

經過前面的開箱，我們已經對魅族 POP2s真無線耳機的外觀有了初步印象，與前代相比變化不大，[敏感詞]再通過拆解看一下其內部結構和電源管理系統。

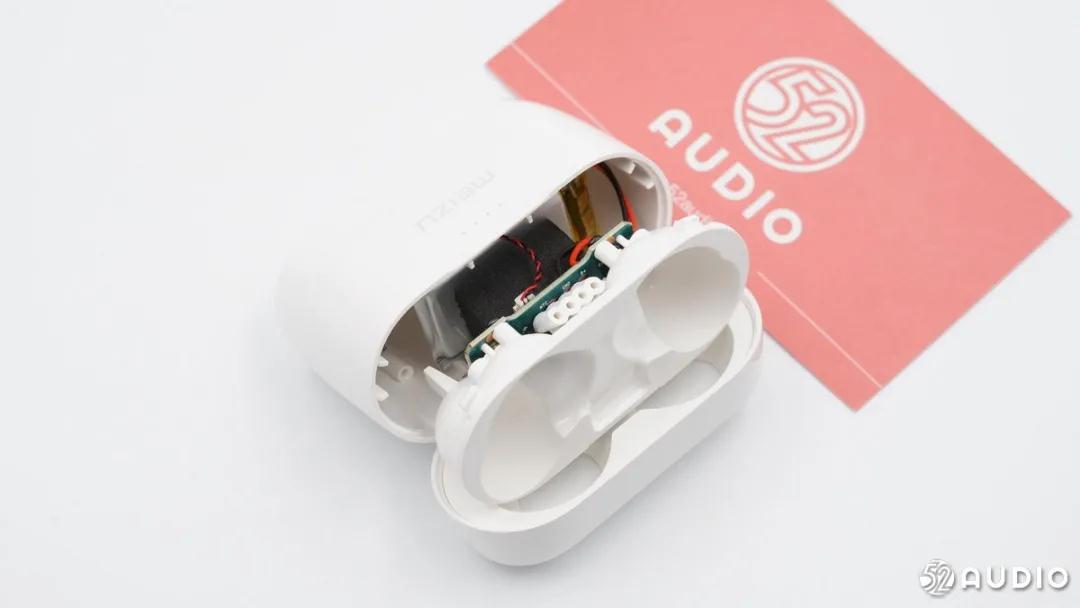

撬開充電座艙可以看到內部結構。

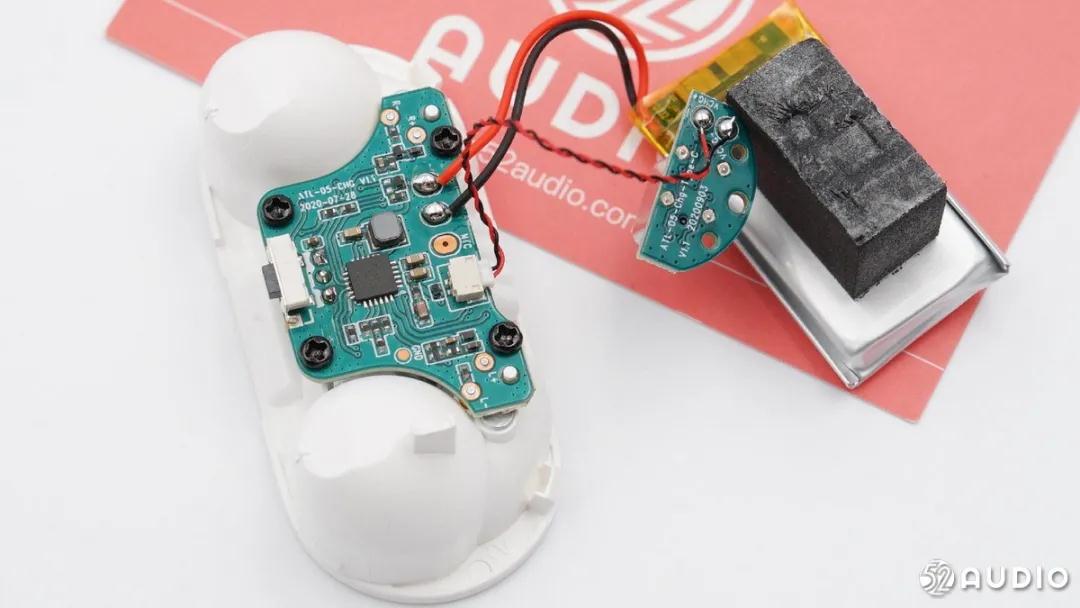

充電盒底部充電接口所在的PCBA通過導線與主板連接。

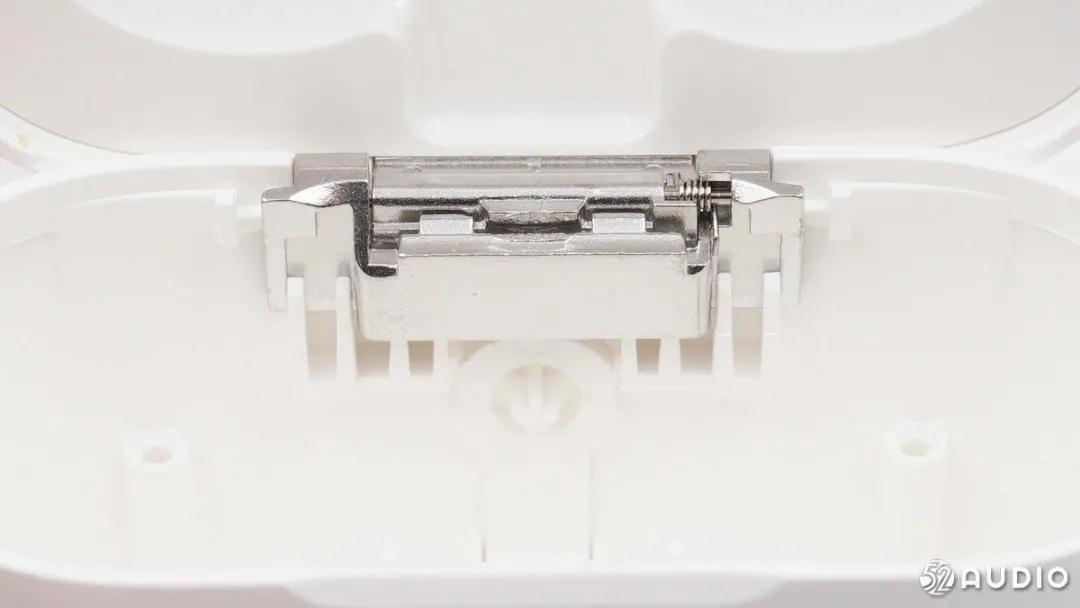

金屬合頁內側結構展示。



充電盒內部結構正面展示。

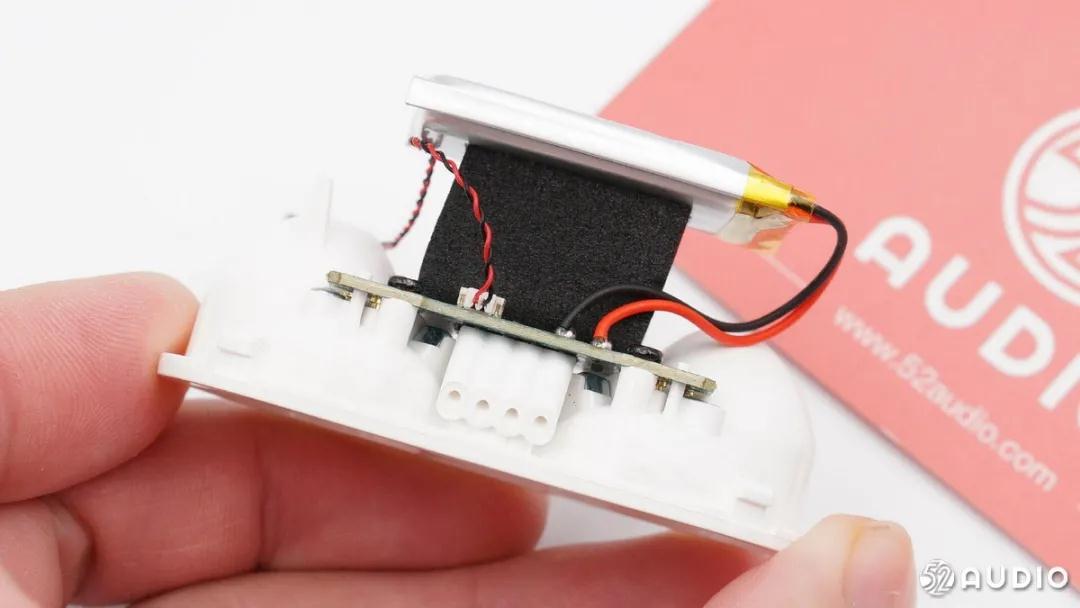

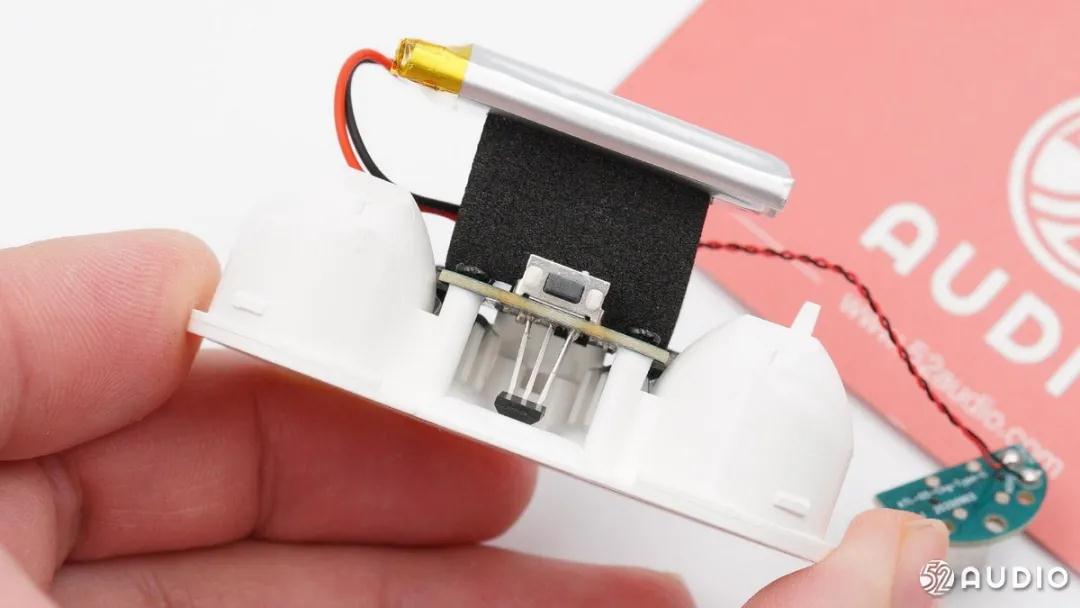

充電盒內部結構背面展示。



充電盒主PCBA使用四顆螺絲固定在殼體上，主板與電池之間有一塊厚實的泡棉。

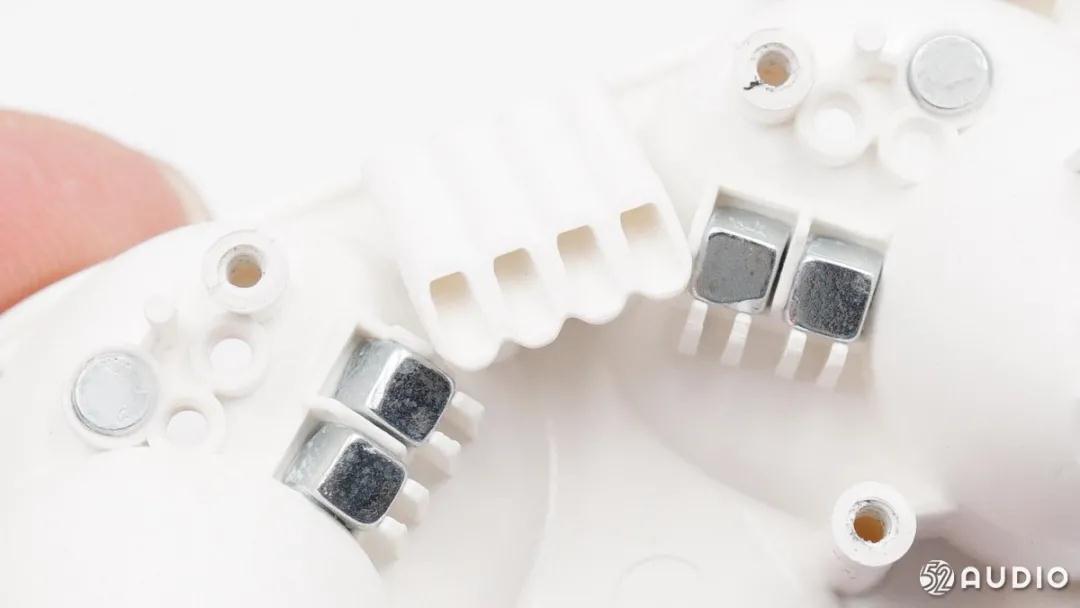

取下主板，充電座艙內側展示，四個開孔處是指示燈的導光結構，左上方和右上方的圓形磁鐵用來吸附盒蓋，耳機位置的四顆磁鐵用來吸附固定耳機。

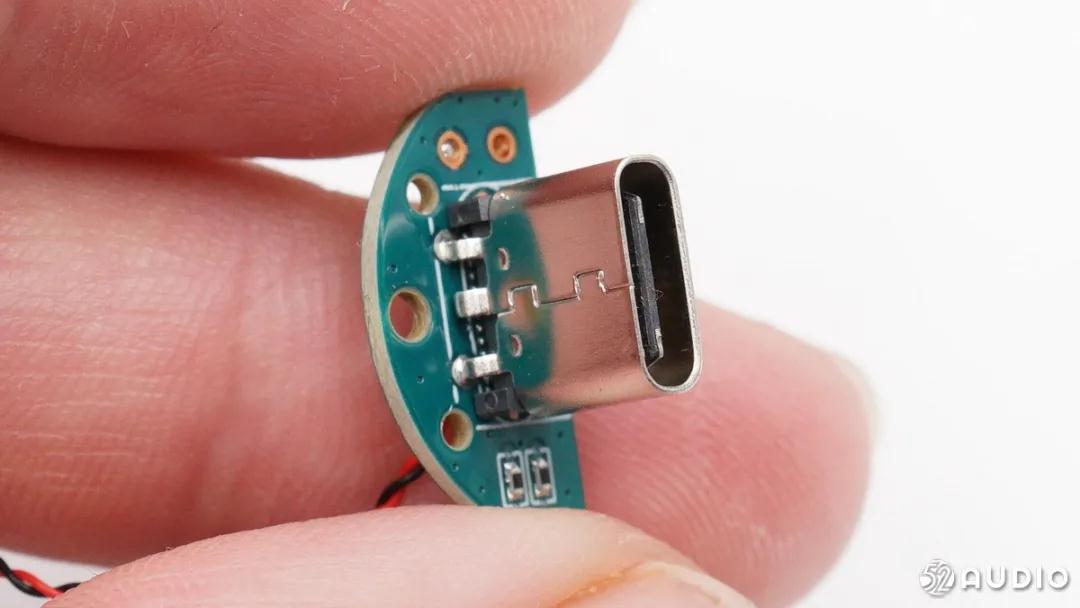

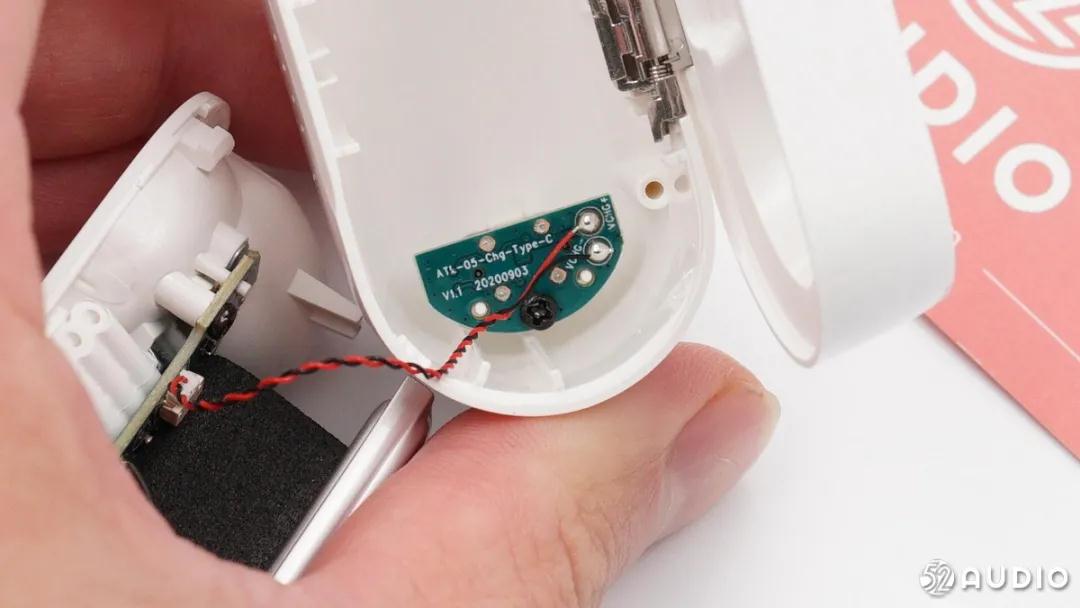

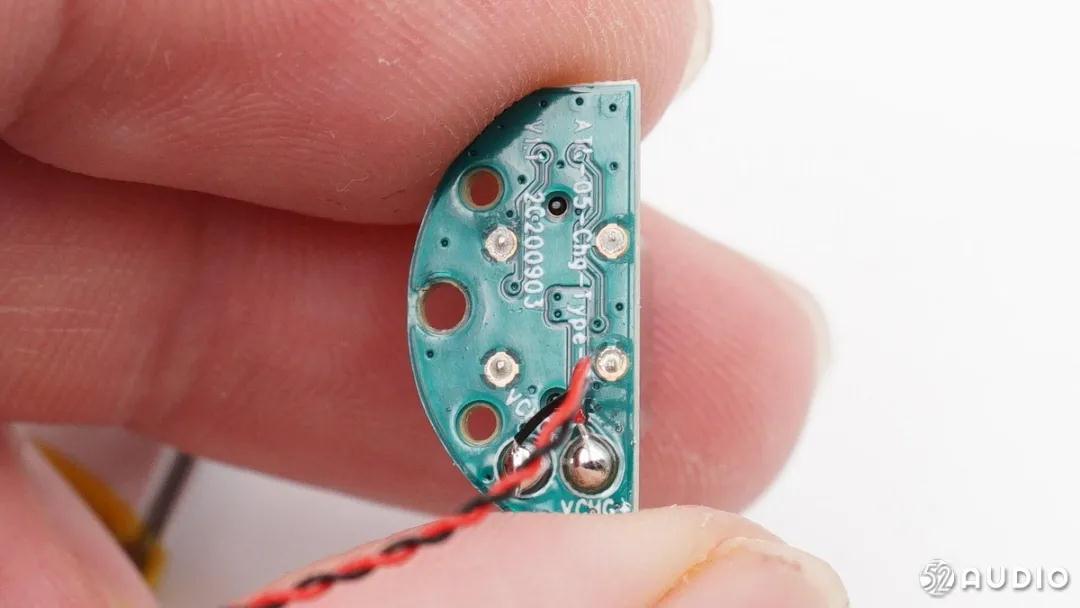

Type-C充電接口所在的PCBA。



PCBA另一側展示，通過導線與主板相連。



充電輸入導線與主板通過連接器相連。

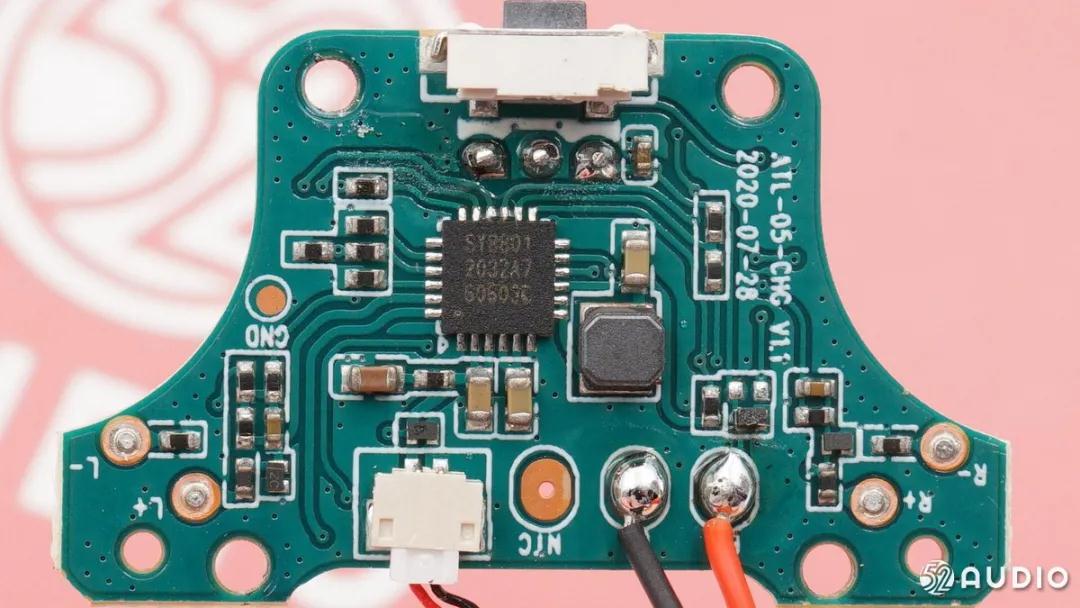

充電盒主PCBA電路展示，主要是電源管理系統，右下角是電池導線的焊點，焊點飽滿，充電盒接口位置均有TVS進行靜電防護。

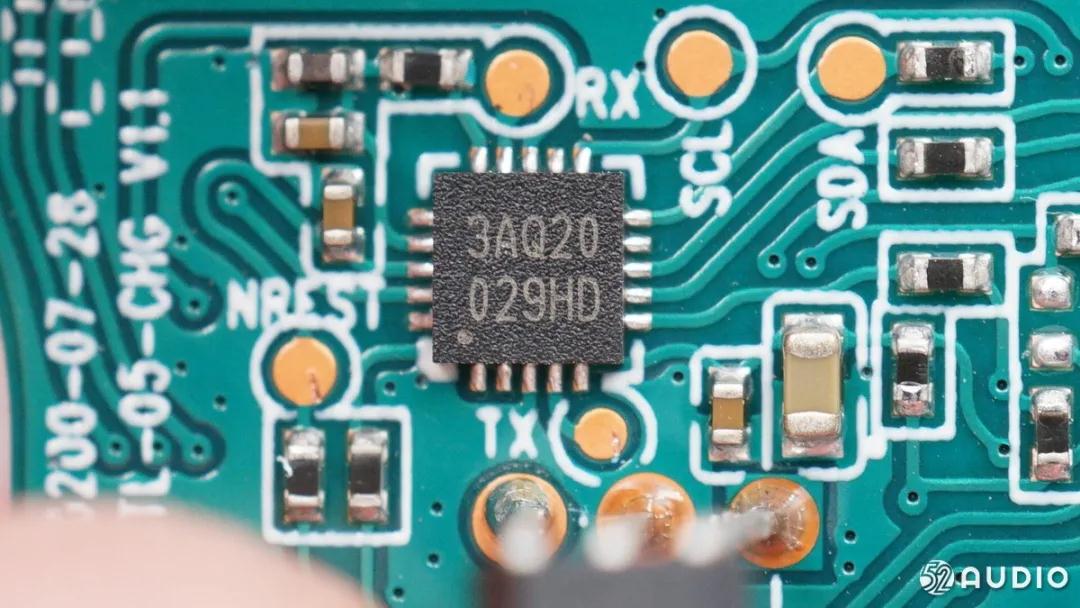

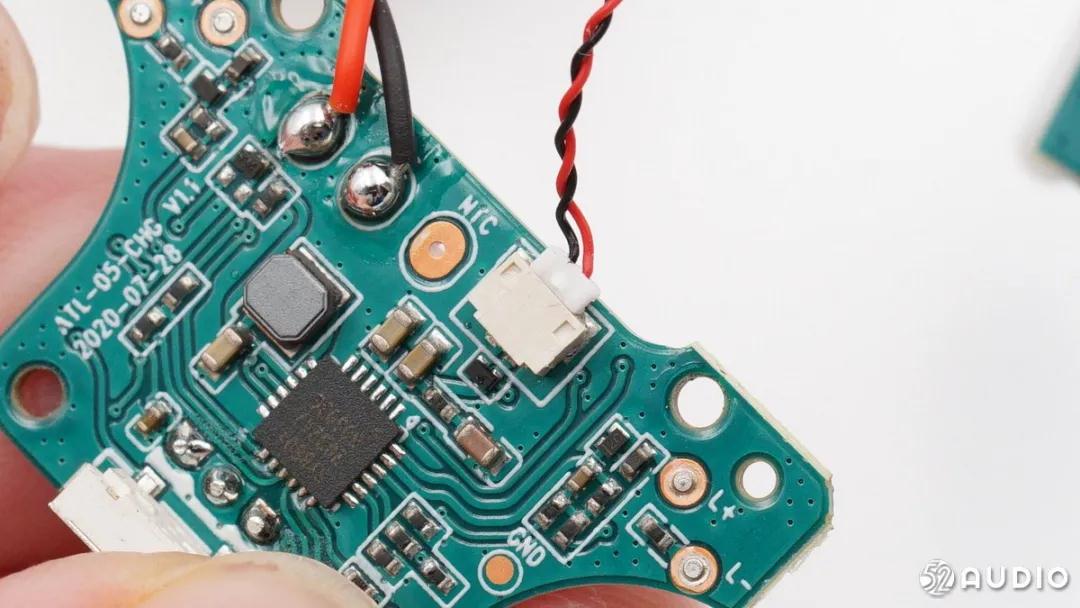

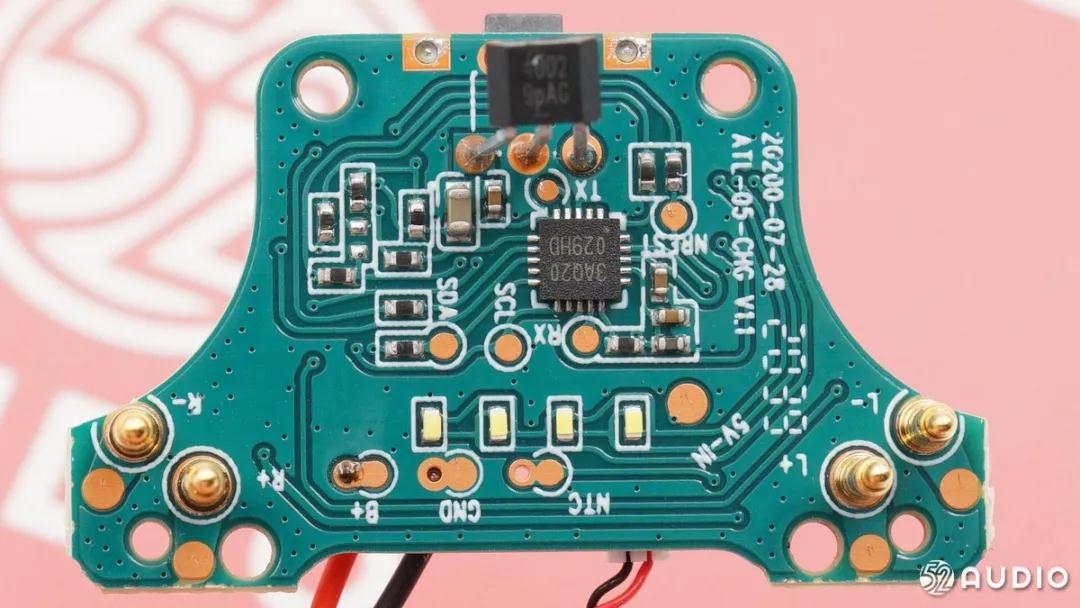

充電盒主PCBA另一側電路展示，有MCU相關電路。

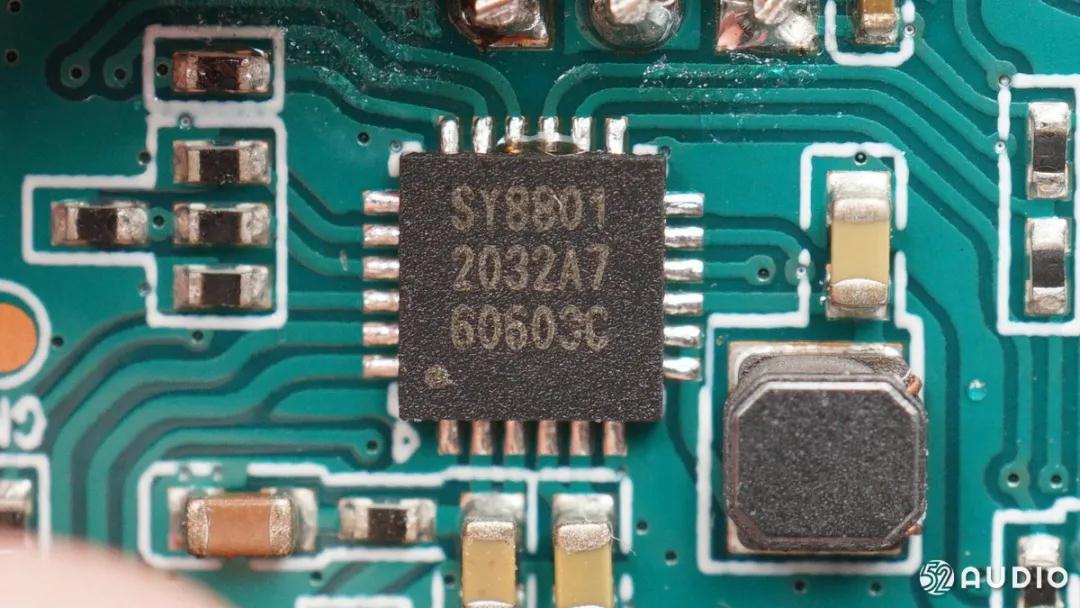

思遠SY8801集成的內部通訊隔離模塊，極大地優化了智能TWS充電倉的功能設計，無需復雜的外圍電路，MCU通過連接控制SY8801即可實現。不光能夠實現對耳機充電的功能，還能夠通過與耳機連接的電源POGO PIN進行數據的通訊傳輸，實現包括充電倉電量上傳、耳機在充電倉內清除配對、恢復出廠設置、耳機軟件升級等功能。

據我愛音頻網拆解了解到，思遠半導體的TWS耳機充電盒電源管理芯片目前已被OPPO、小米、百度、萬魔、233621、傳音、魔宴、創新科技、一加等眾多知名品牌采用。

據我愛音頻網拆解了解到，OPPO Enco W51 真無線降噪耳機、vivo TWS Neo 真無線藍牙耳機、vivo TWS Earphone真無線藍牙耳機也采用了新唐科技的單片機。

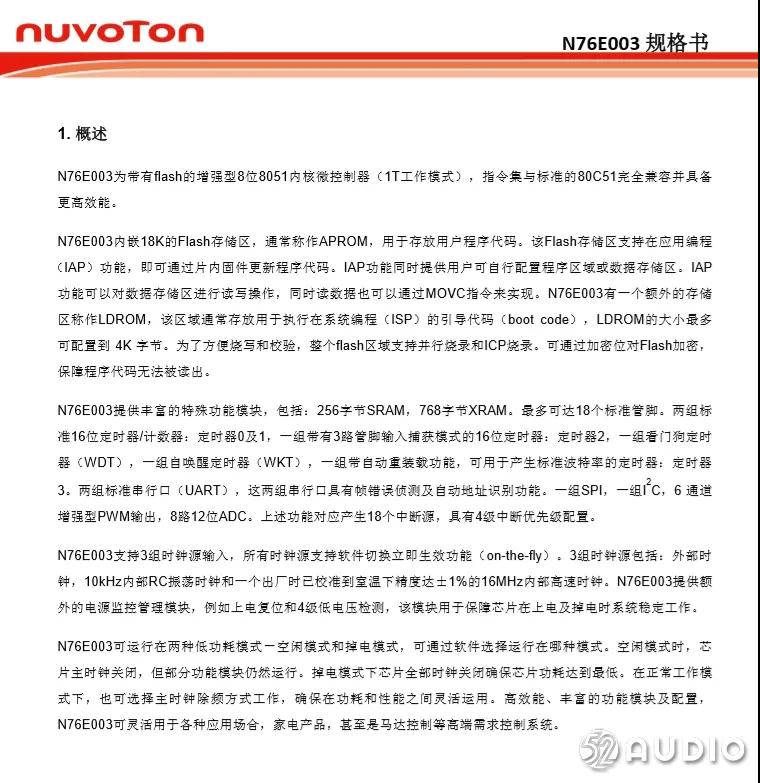

Nuvoton新唐科技N76E003AQ20 介紹。

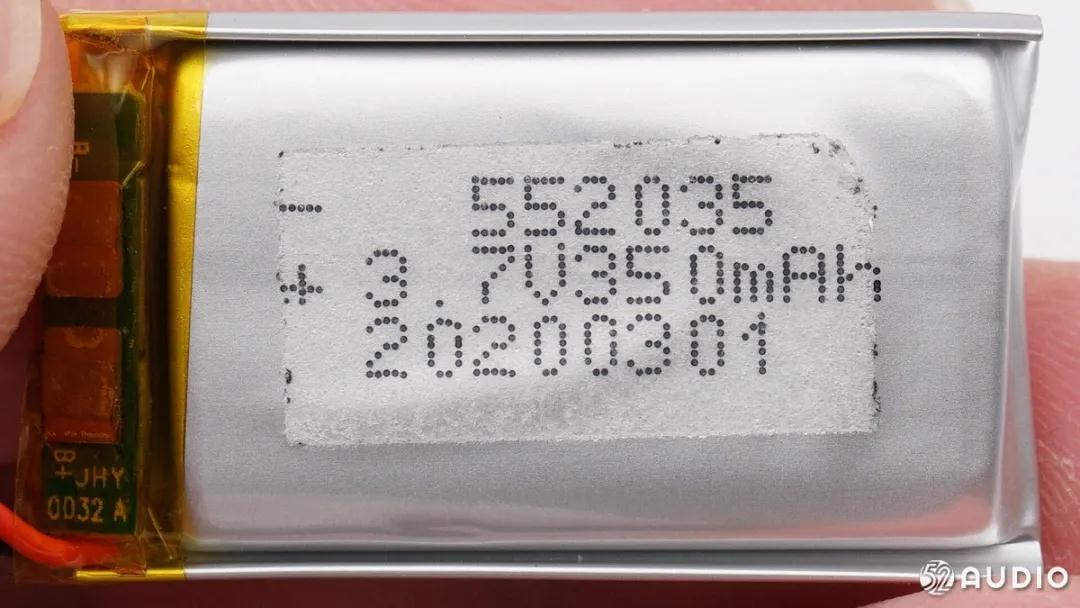

電池信息，型號552035，額定電壓3.7V，額定容量350mAh。

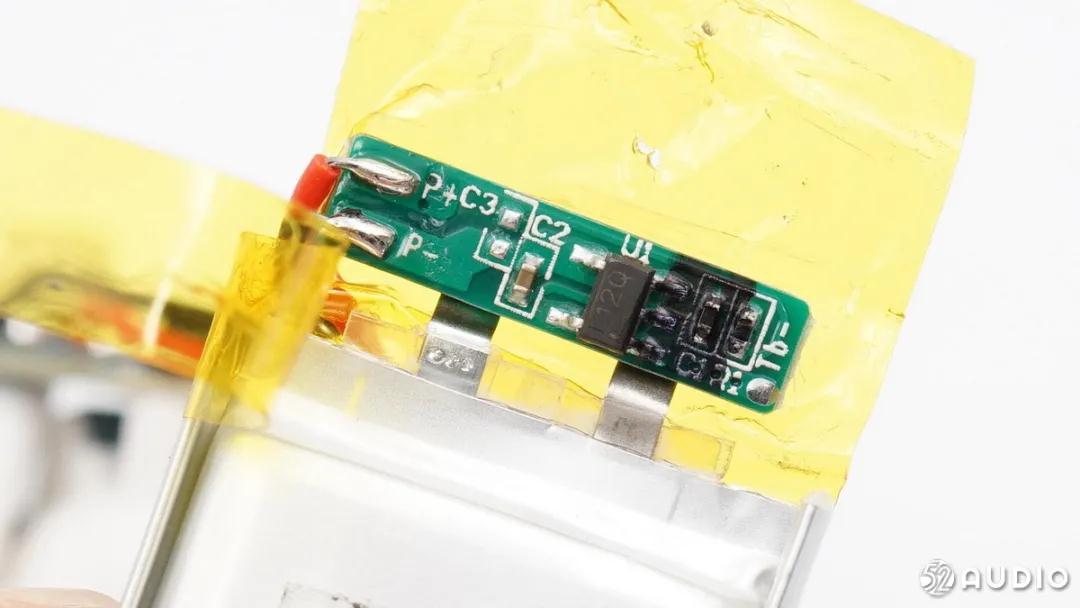

電池保護板特寫，一顆一體化IC提供電池的保護功能。

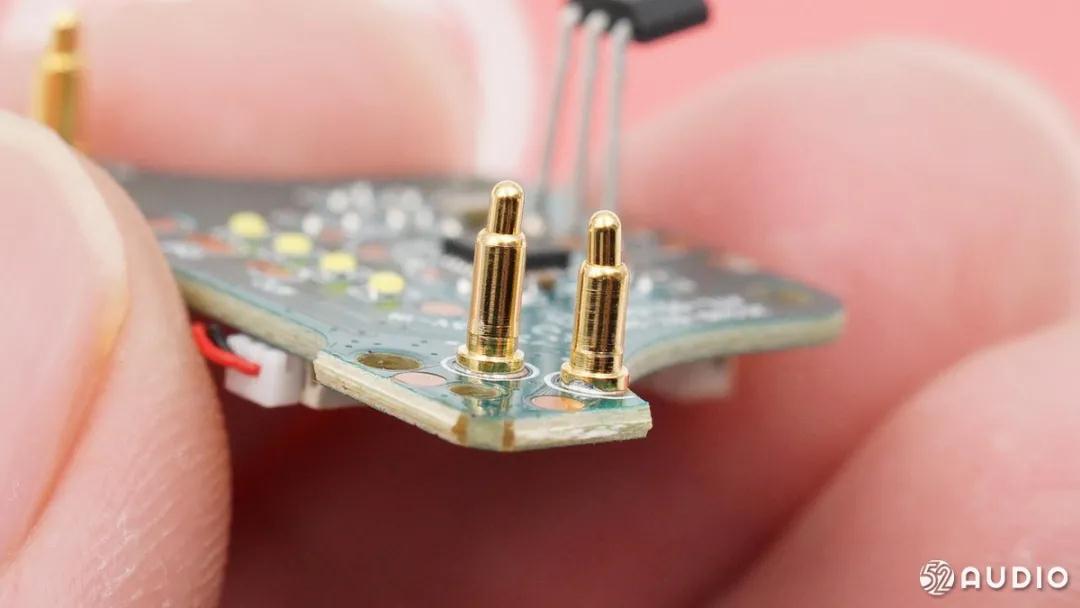

給耳機充電的Pogo Pin。

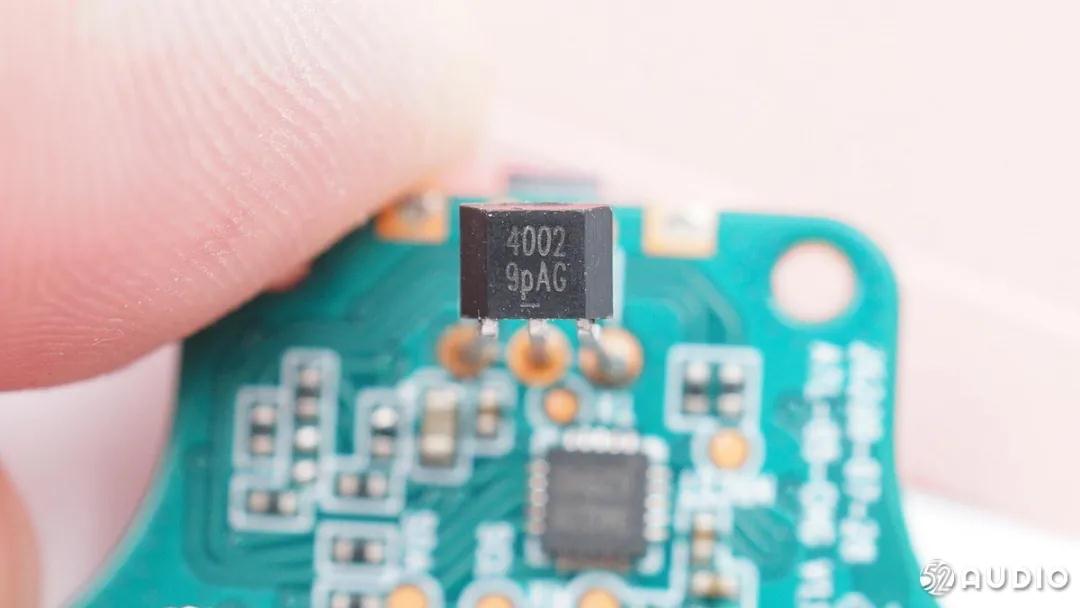

絲印4002 9pAG的霍爾元件。充電盒盒蓋開啟、關閉時的磁場變化會被霍爾元件感知到，進而通知充電盒MCU和耳機與已連接設備配對或斷開連接。

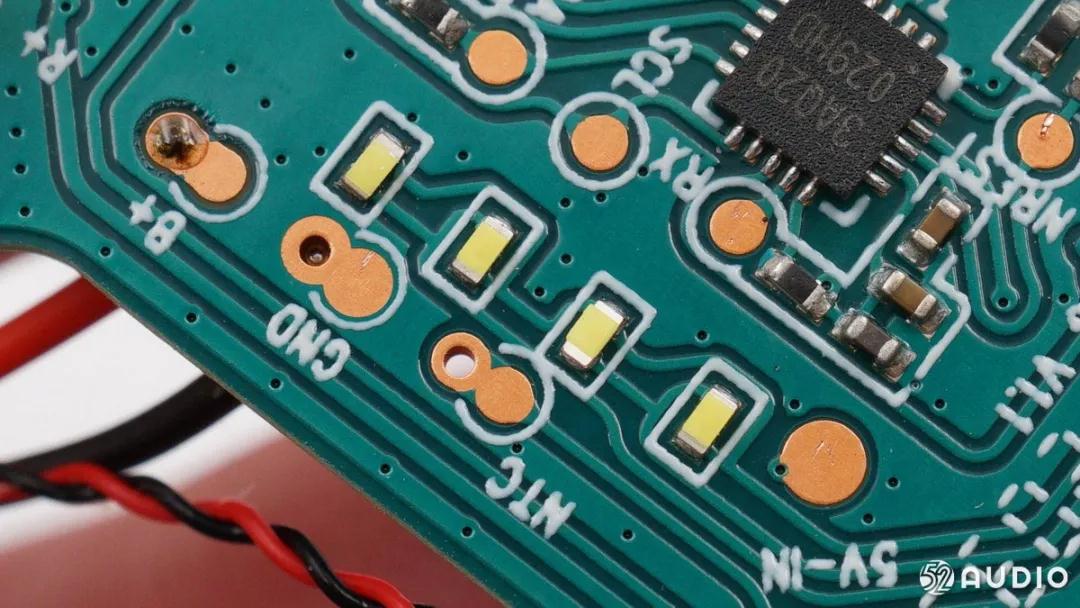

四顆LED指示燈，用于顯示電量和充電盒狀態。



三、魅族 POP2s 耳機拆解

[敏感詞]我們繼續來拆解耳機部分。魅族 POP2s 真無線耳機的外型延續了POP系列的經典設計，耳機殼體遵循黃金分割比例，螺旋狀的設計更加貼合耳廓，能夠增強佩戴的穩定性和舒適性。

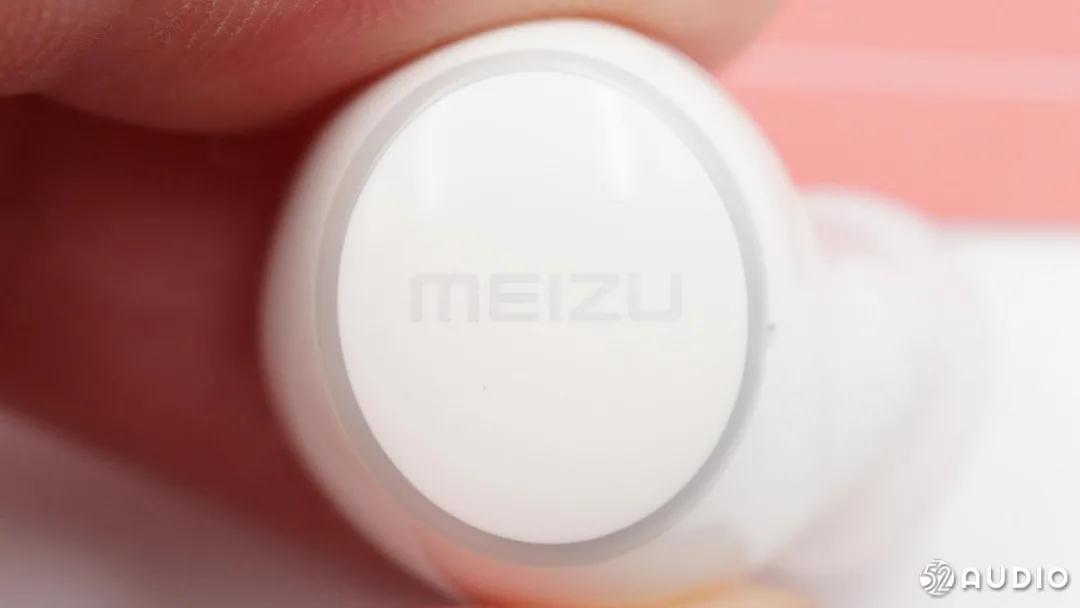

耳機外殼支持觸控，上面有魅族的品牌名，外圈依舊是魅族POP系列標志性的光環設計，此次采用了白色光環而非藍色，官方宣傳這樣與充電盒的白色指示燈更統一。

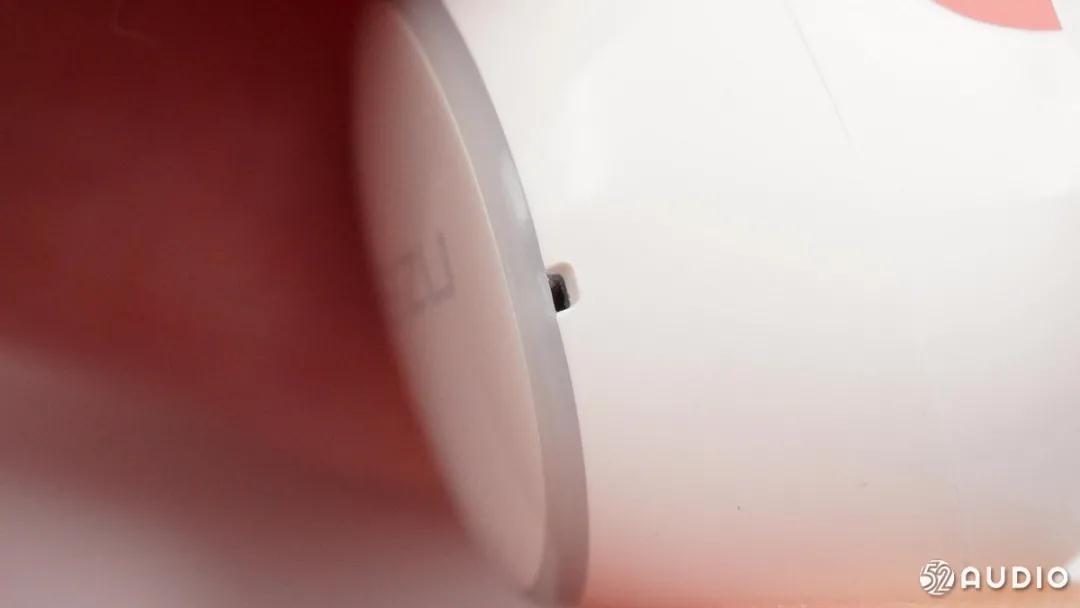

殼體一側的導光柱和通話麥克風開孔。

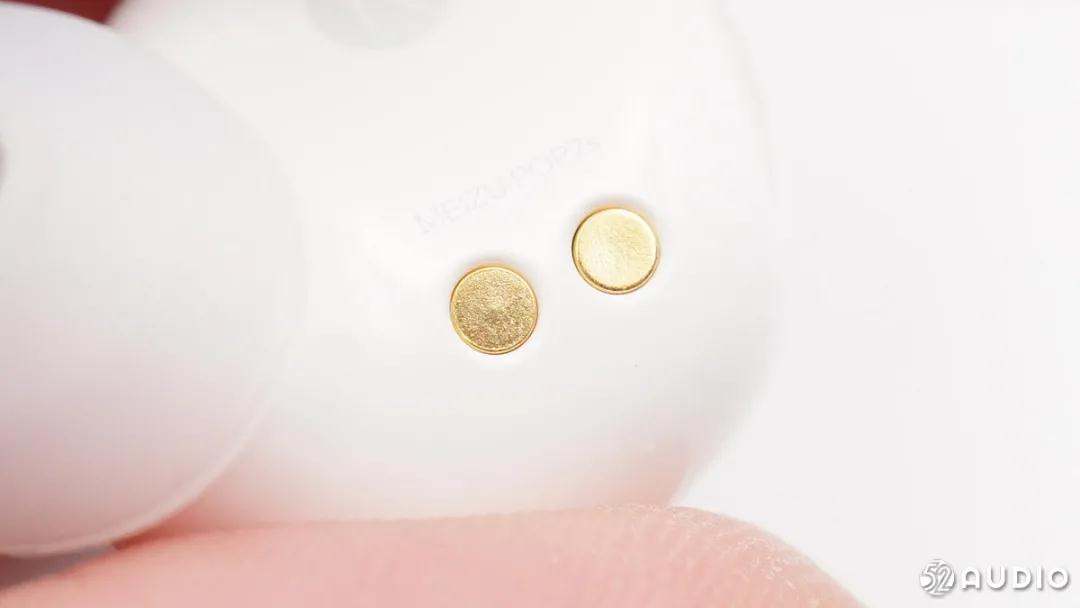

給耳機電池充電的觸點，附近印有產品名“MEIZU POP2s”。

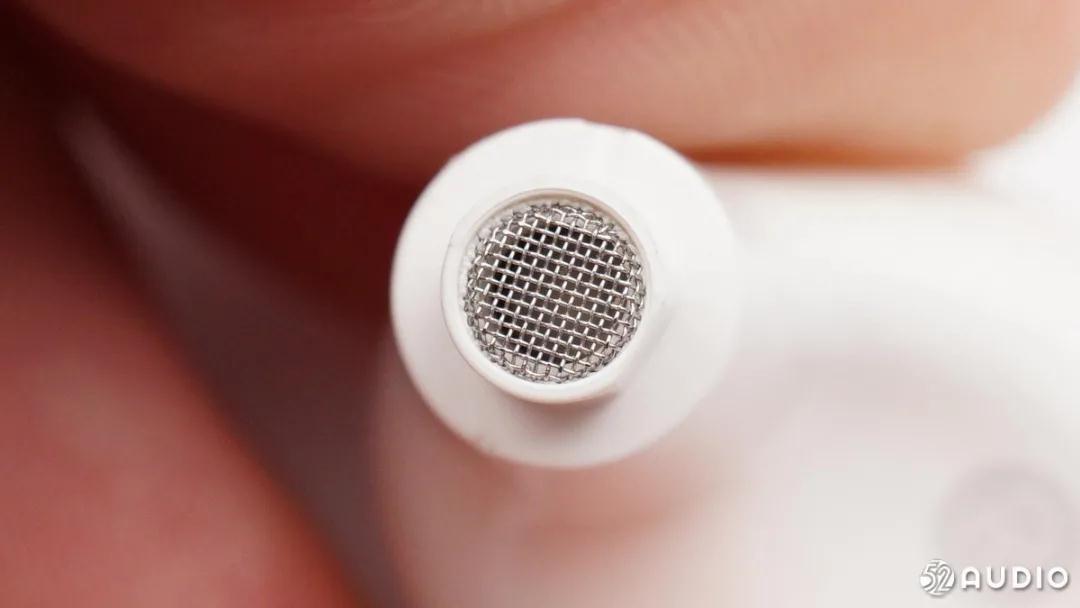

耳機出音嘴處采用金屬防塵網，阻止異物進入。



沿合模線拆開耳機殼體即可看到內部結構。

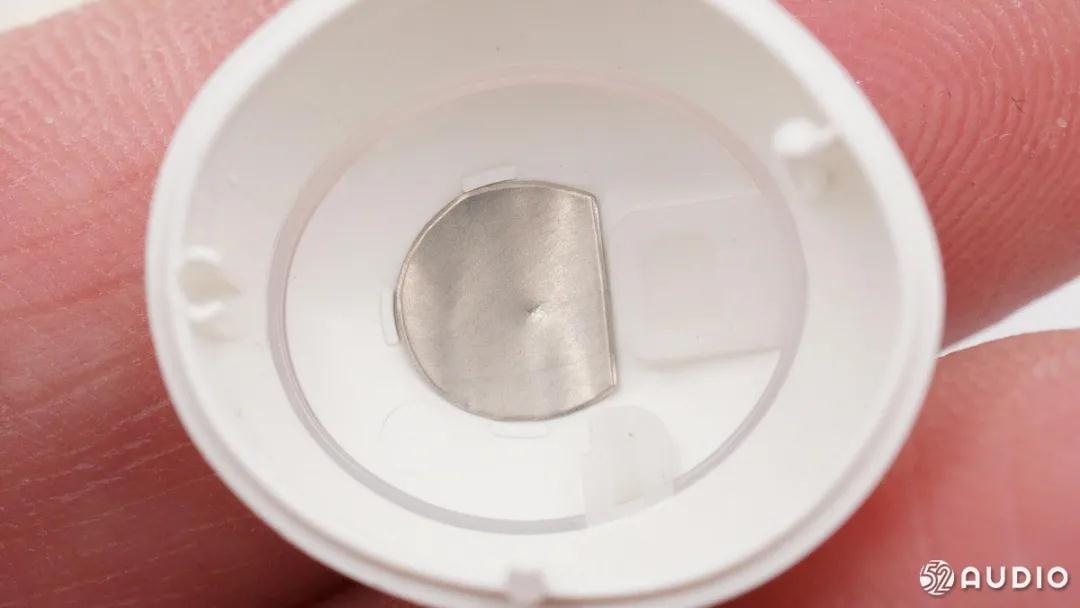

耳機外殼的內側展示，中間的金屬箔片用于感知觸控操作；外圈的透明材質可以透光，形成光圈效果。

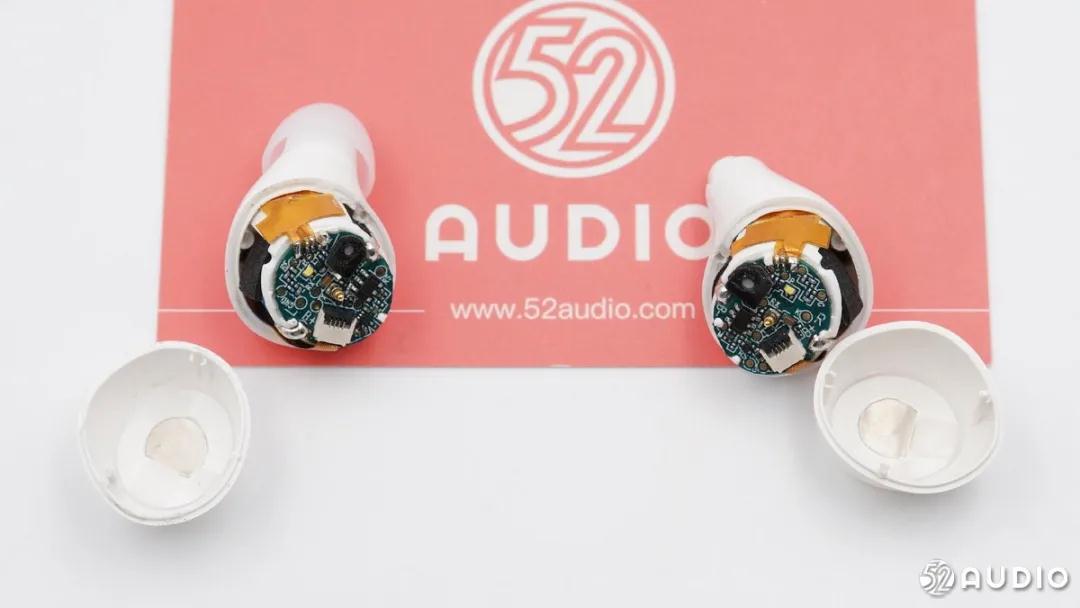

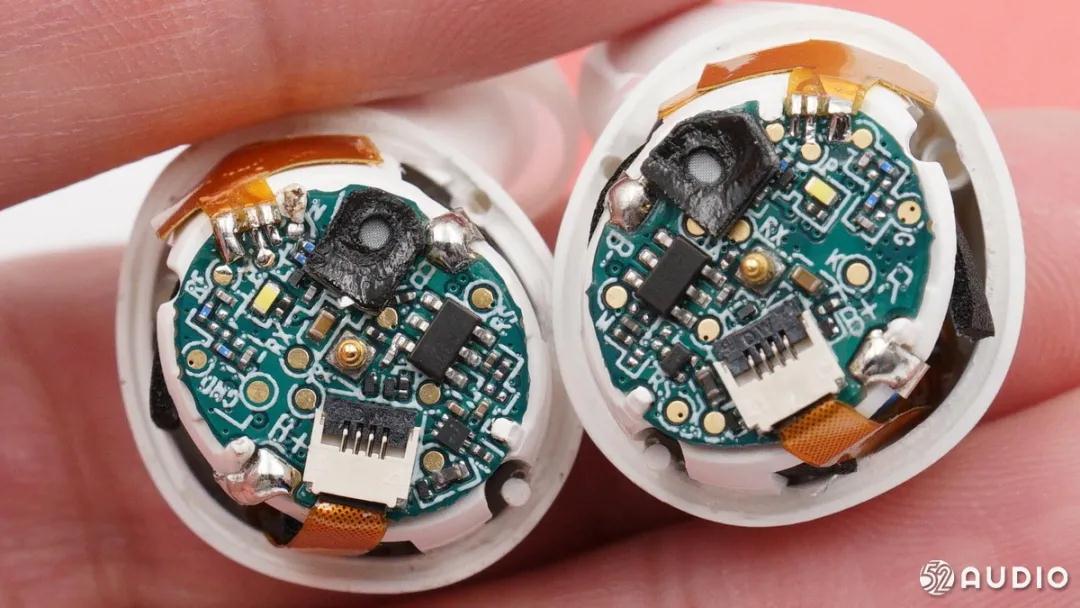

左右耳機的內部結構基本一致。

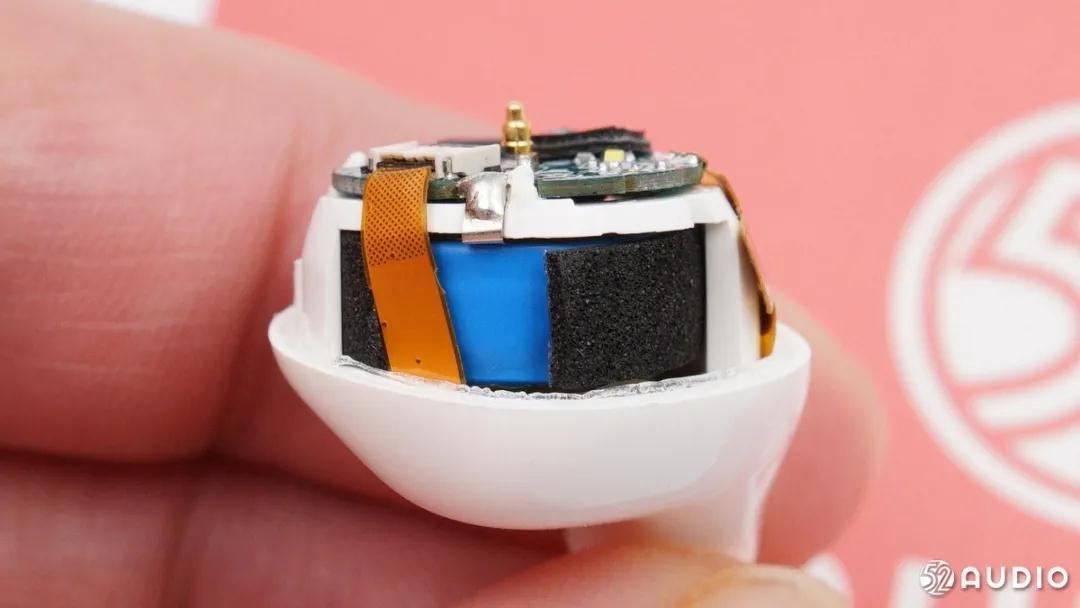

耳機內部有一個白色支架固定主板和電池。



殼體一側有FPC焊接在主板上。

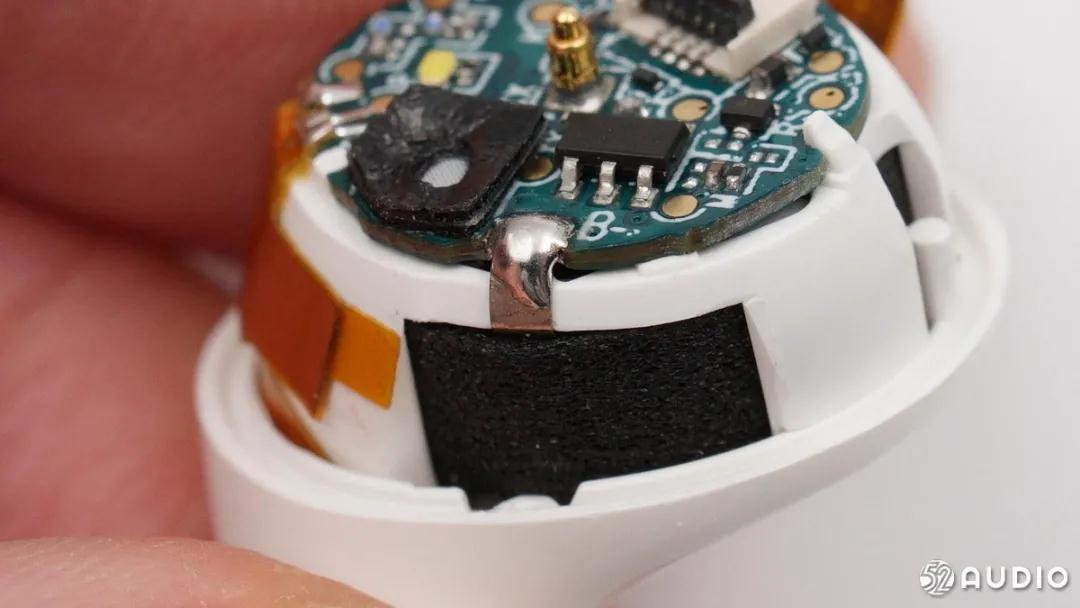

電池正負極的鎳片焊接在主板上。

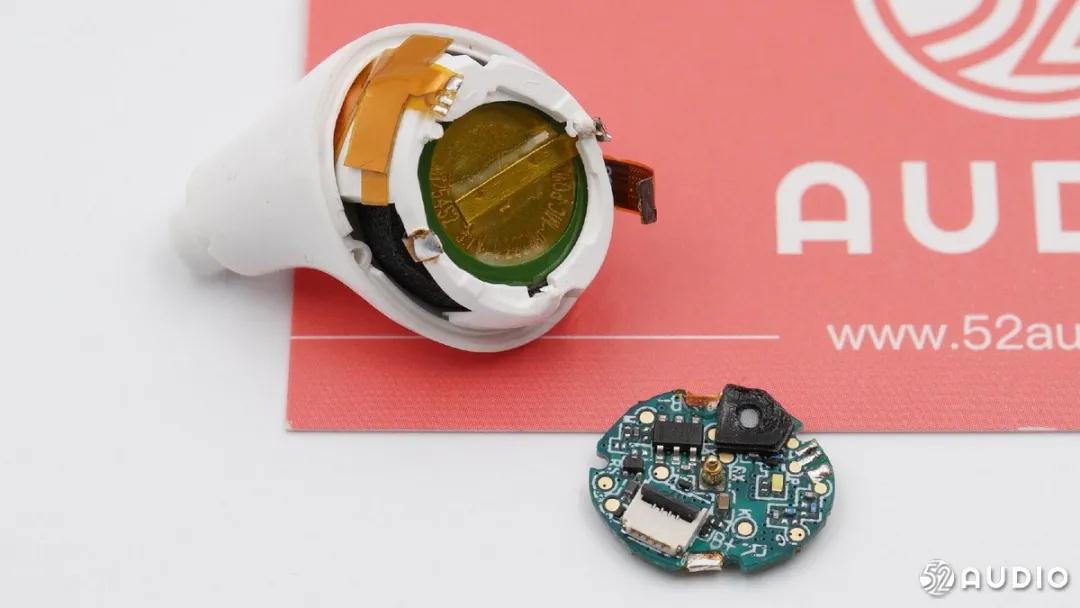

焊開焊點，取下主板。

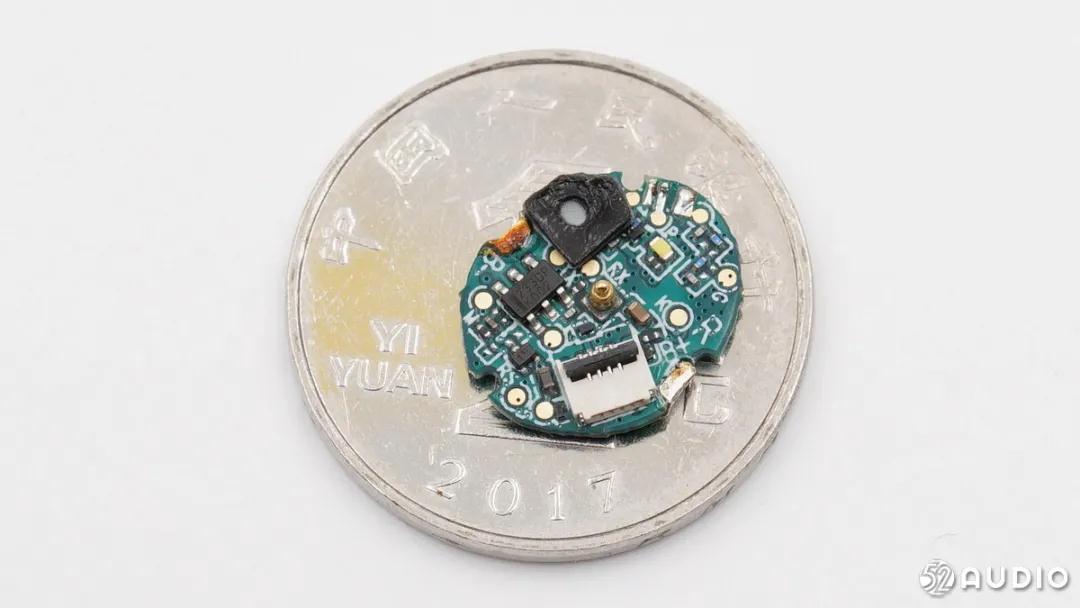

主板電路與一元硬幣的尺寸對比。

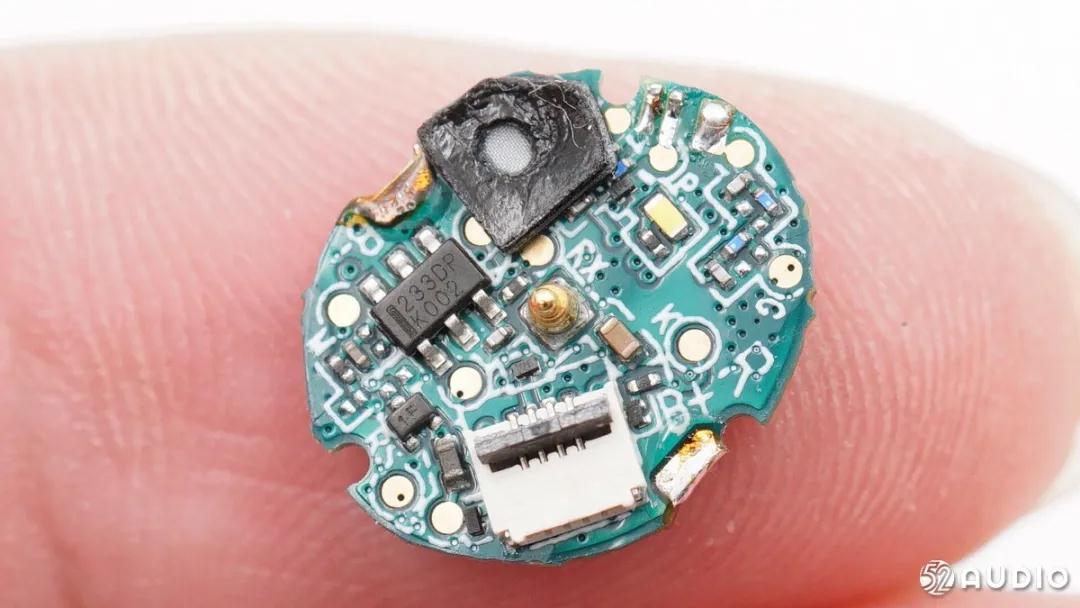

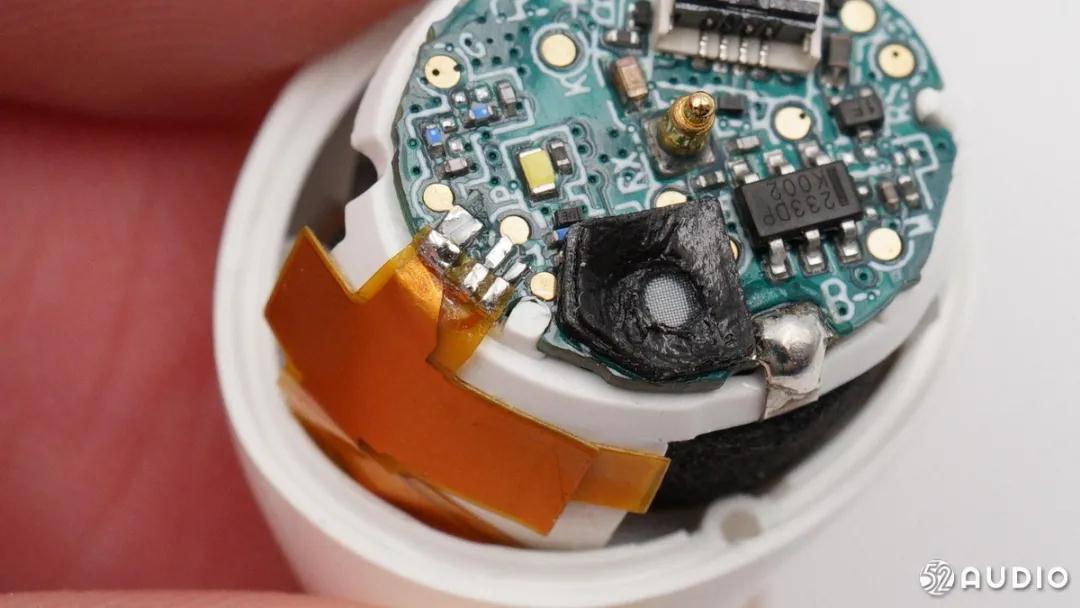

一側電路展示，下方是充電觸點FPC與主板相連的連接器座子。

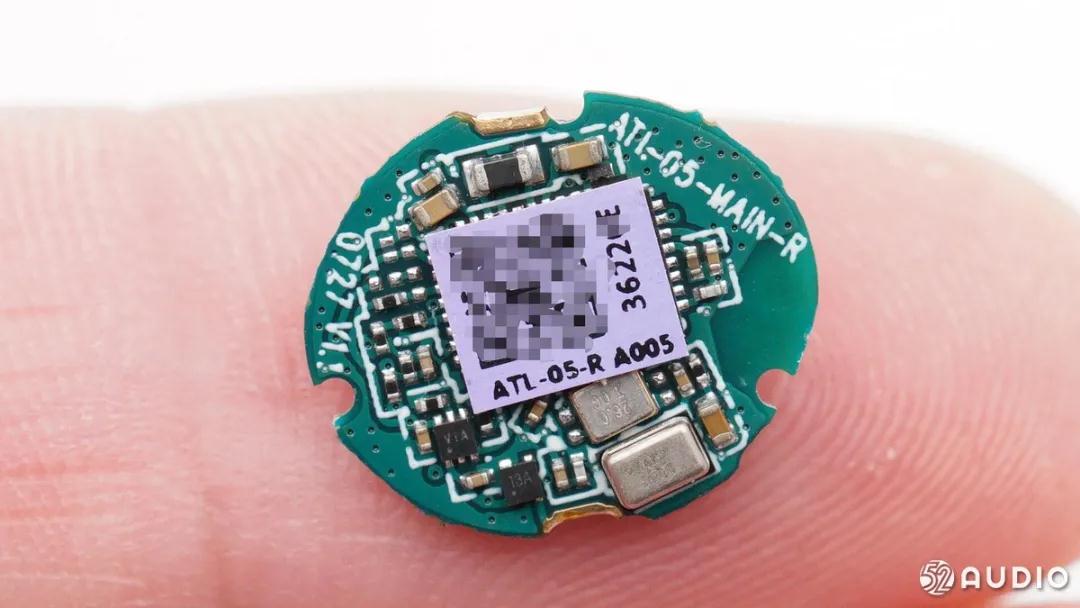

另一側電路展示，二維碼標簽下方是藍牙主控芯片。

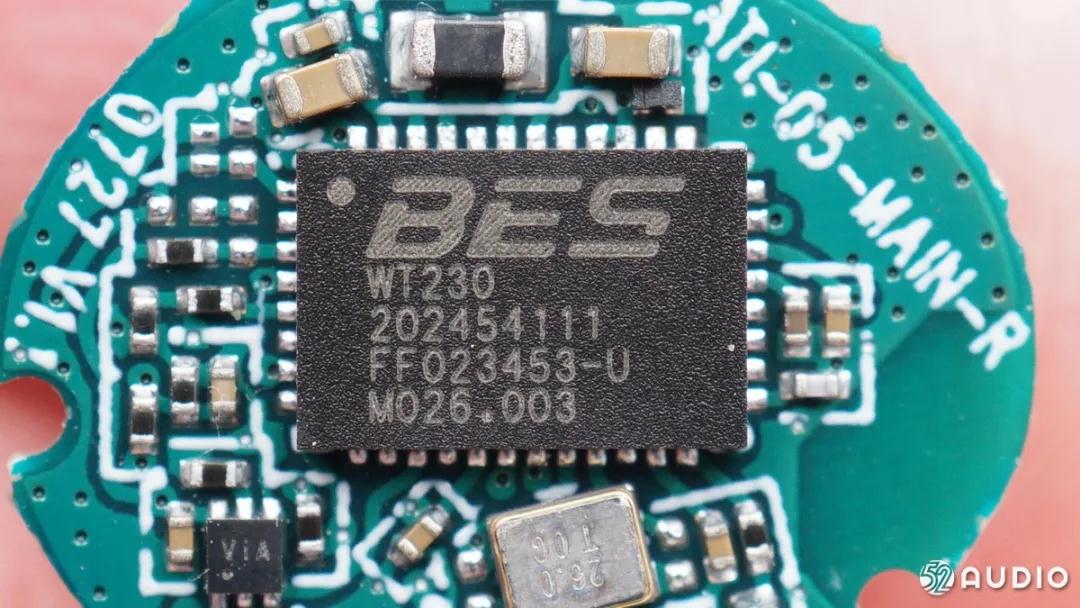

WT230-U是一款高度集成的SoC，具有藍牙5.0雙模和高性能Cortex-M4F，適用于音頻和語音應用；WT230-U通過高度集成RF收發器，高性能音頻編解碼器和無蓋耳機驅動器，最大限度地降低了外部元件和BOM成本。

WT230-U采用先進的低功耗CMOS工藝制造，并采用4 * 6mm 40引腳QFN封裝；藍牙版本5.0，功耗8mA。WT230M/S/U，分別對應WT200M/S/U ，可以支持單聲道/立體聲/TWS藍牙耳機方案。

據我愛音頻網拆解了解到，目前已有[敏感詞]、三星、小米、OPPO、JBL、萬魔、榮耀、百度、一加、傳音、堅果等品牌的真無線耳機大量采用了恒玄方案。

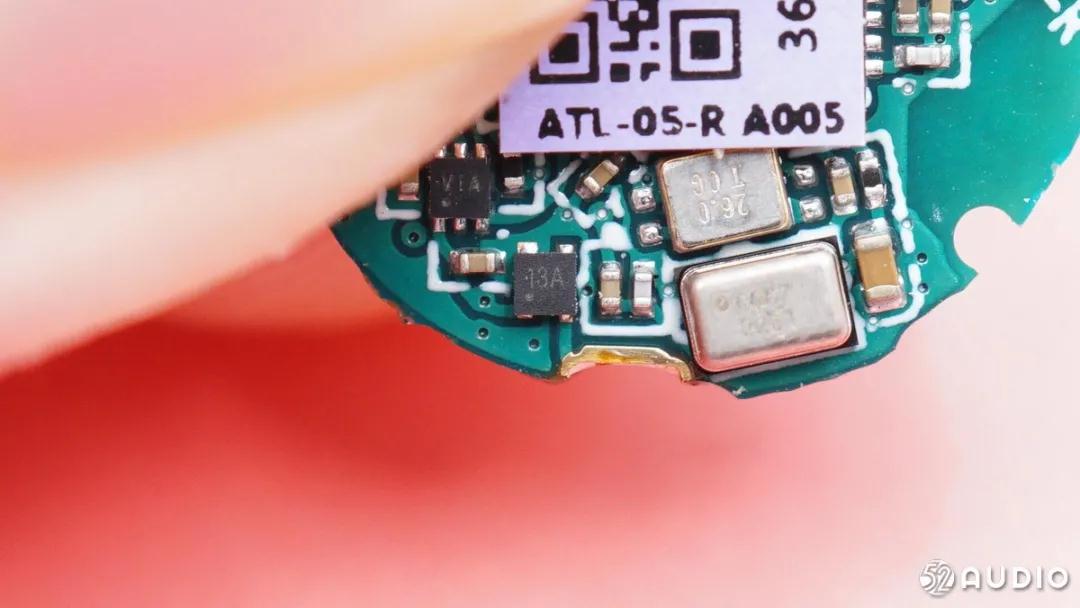

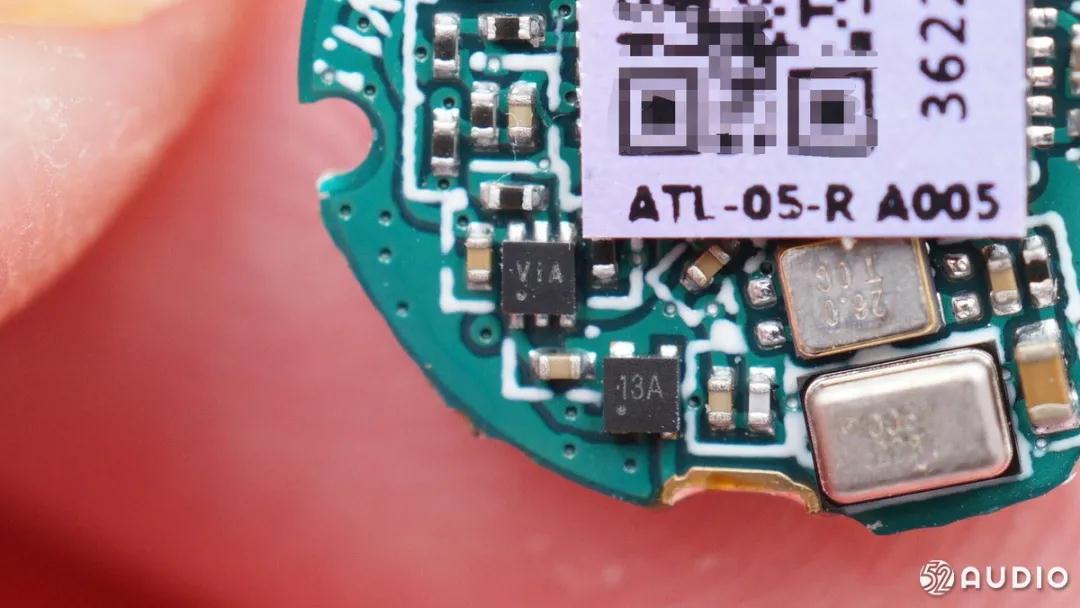

絲印VIA的IC。

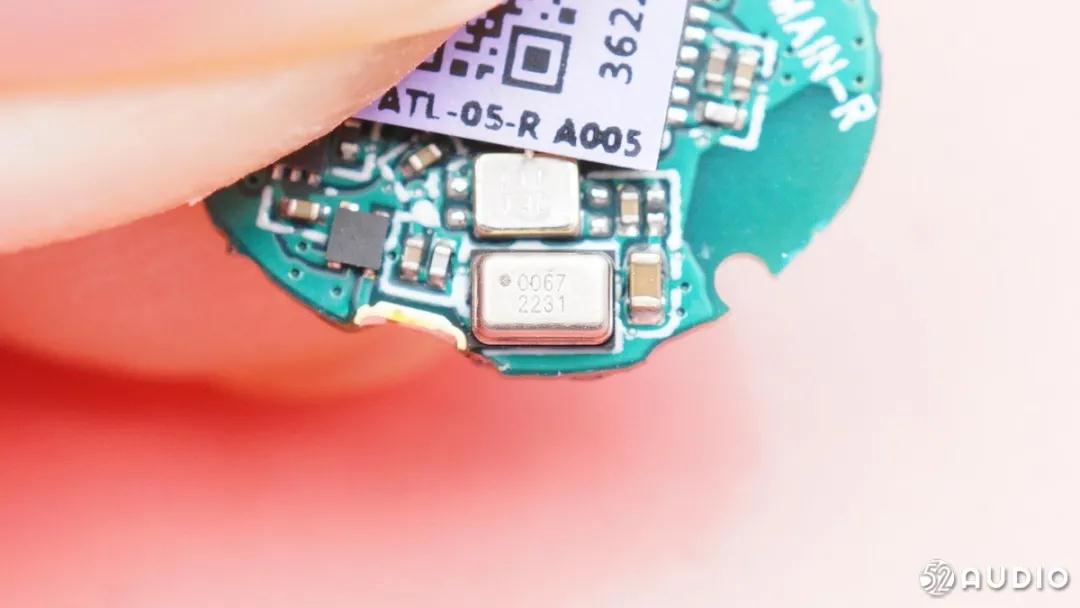

鐳雕0067 2231的MEMS硅麥，用于通話拾音。

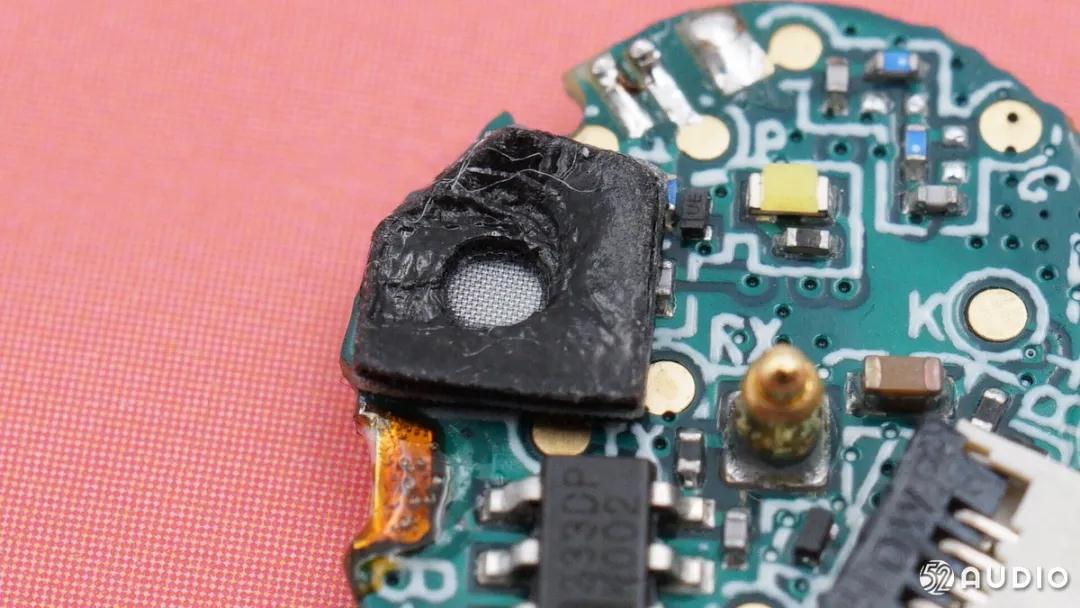

主板另一側麥克風拾音孔的保護罩。



連接觸控感應區域的Pogo Pin。

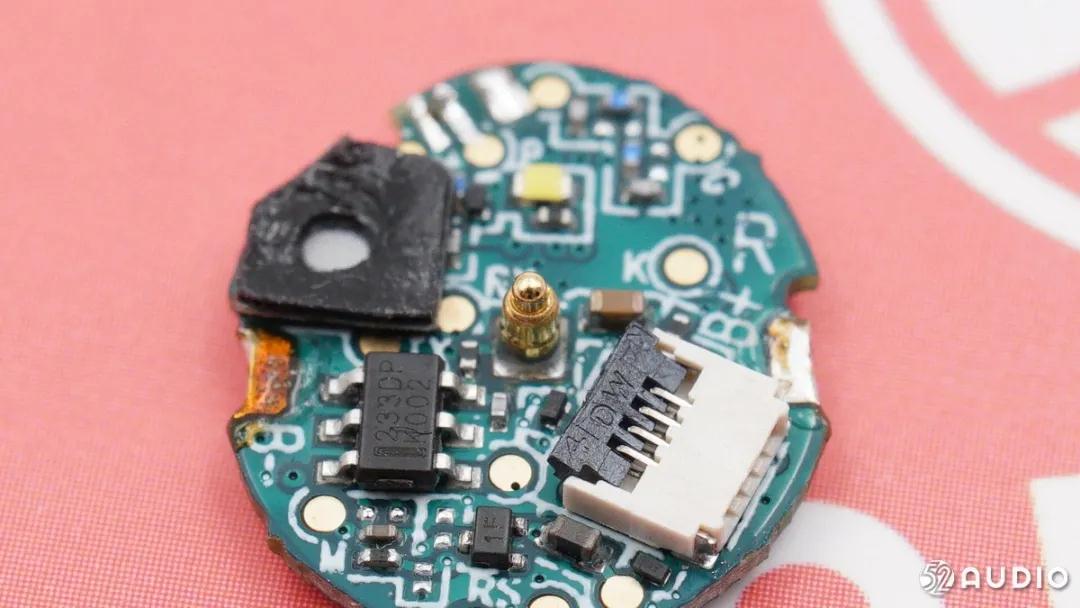

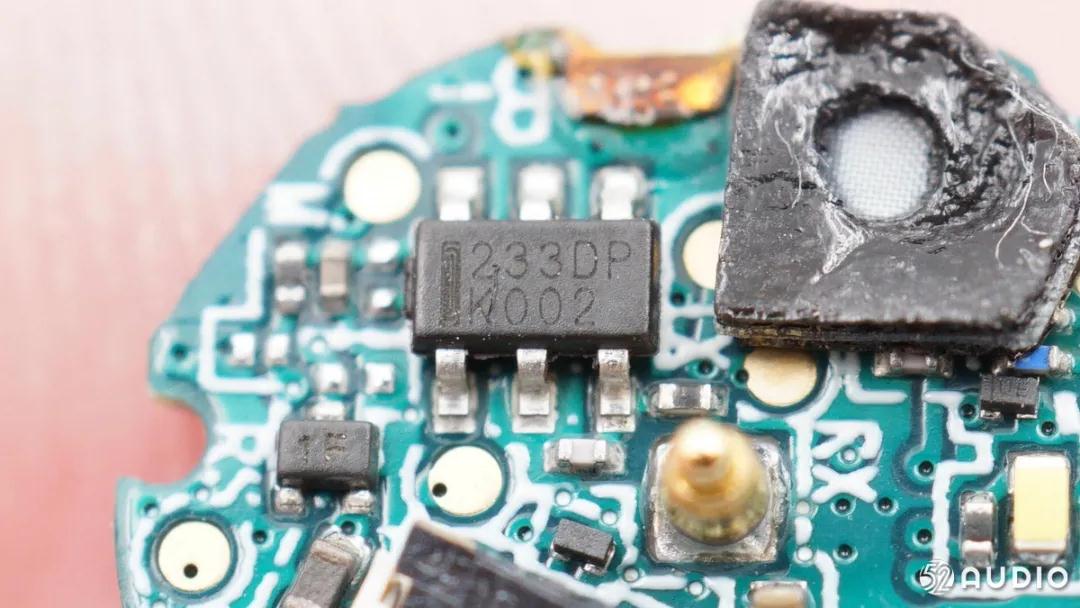

通泰TTP 233DP單通道觸控芯片，用于檢測觸控操作。

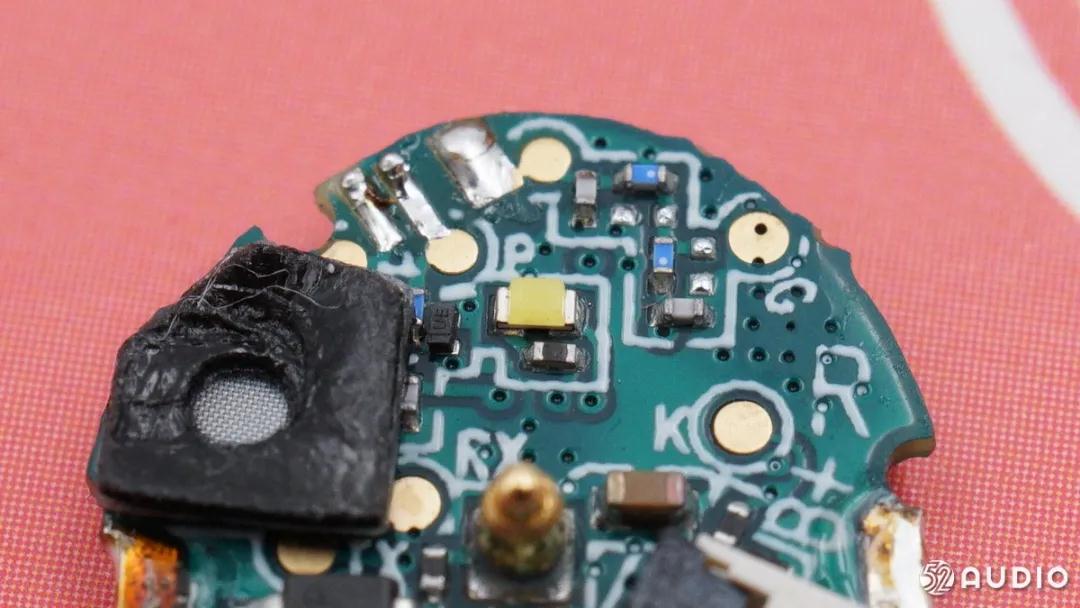

一顆LED指示燈。



取出扣式電池，可以看到音腔內的結構。

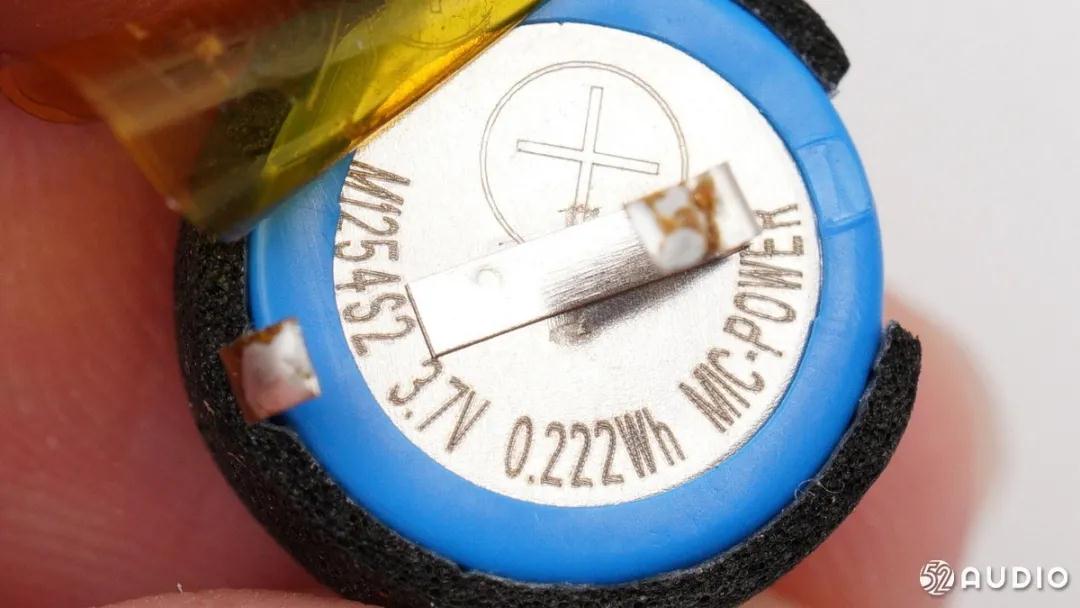

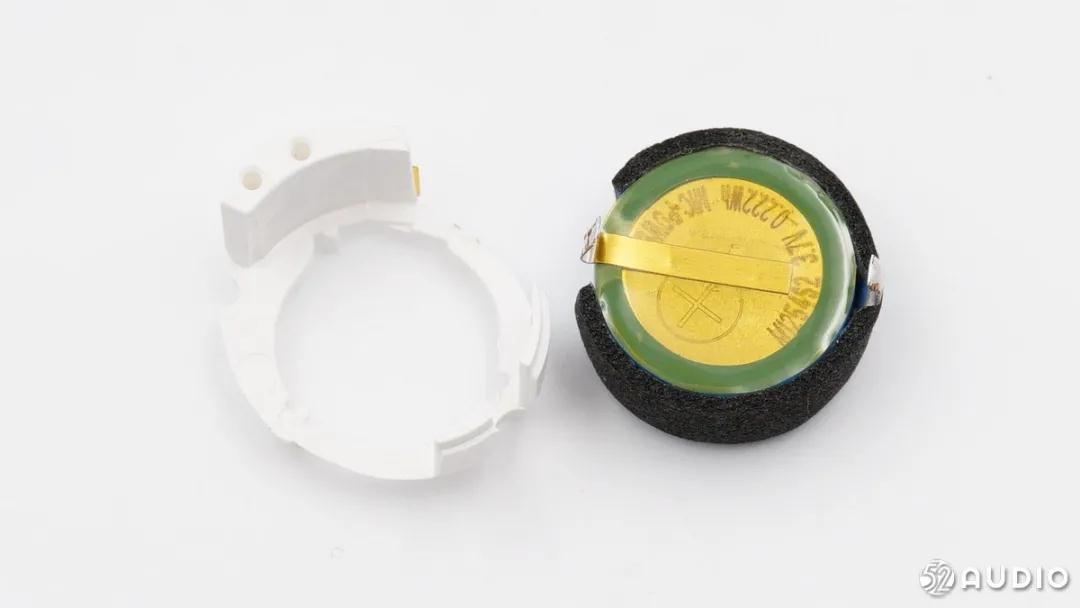

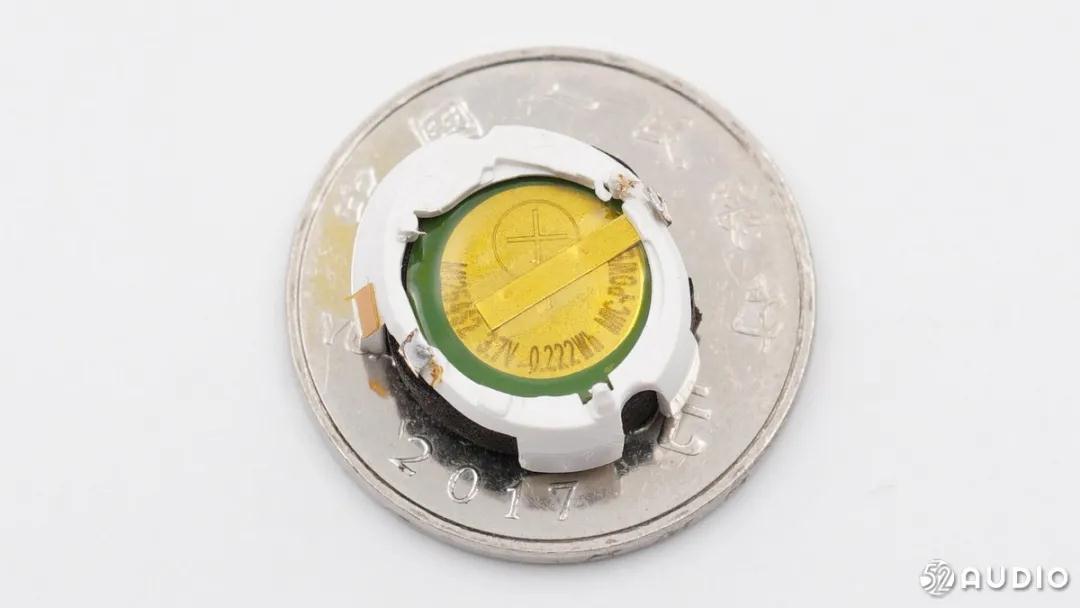

扣式電池和支架與一元硬幣的尺寸對比。



取下固定電池和主板的支架。



據我愛音頻網拆解了解到，目前已有2336321、漫步者、vivo 、Klipsch杰士、魅族、JEET、愛奇藝、VIDVIE等品牌的耳機產品大量采用微電新能源的扣式電池。

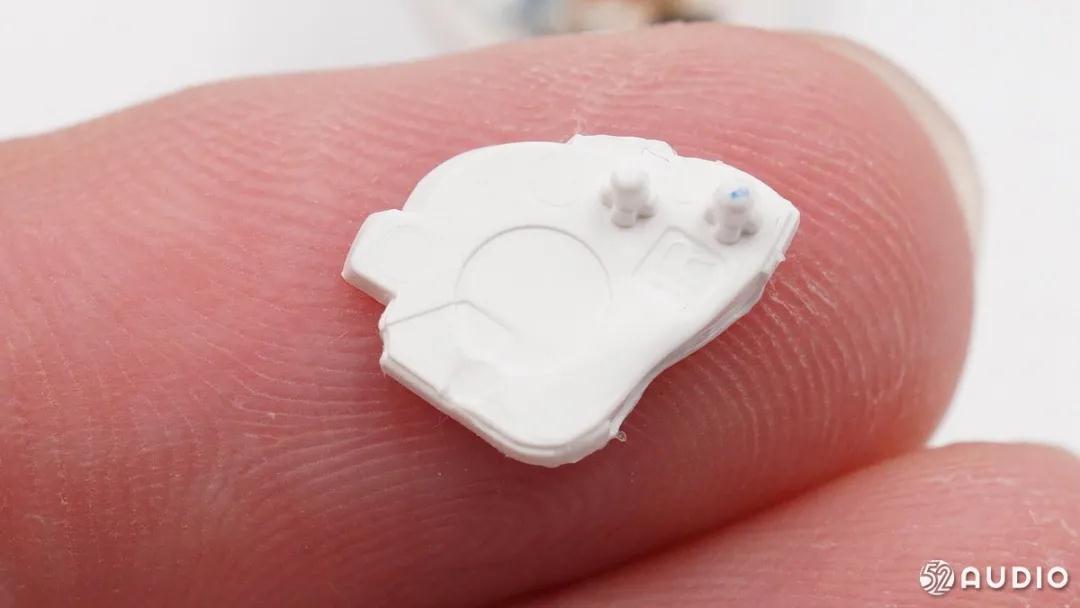

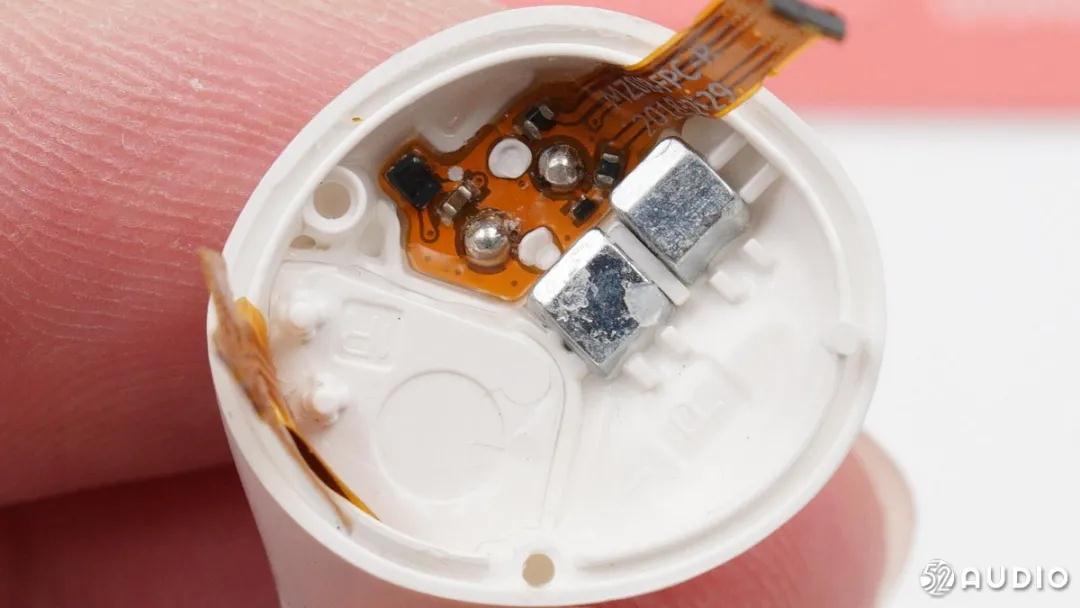

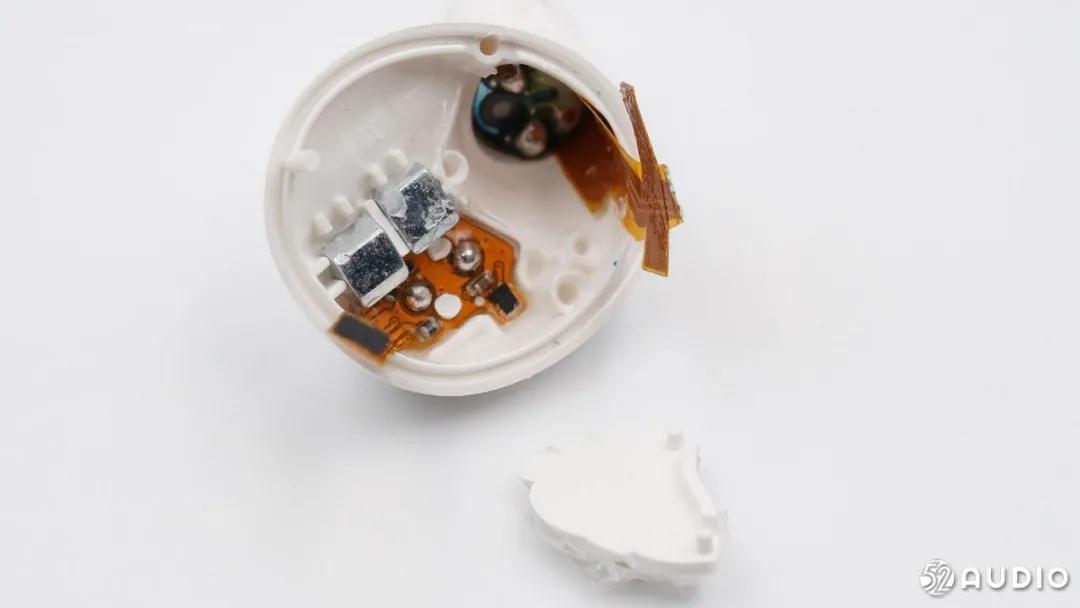

拆開揚聲器單元外的蓋板。

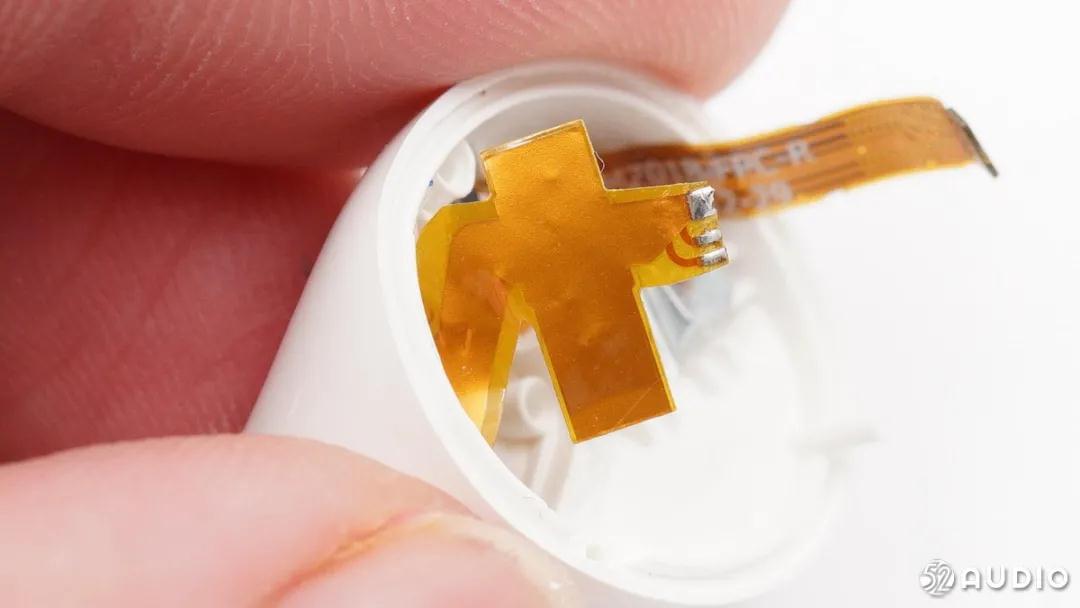

揚聲器單元通過FPC與主板相連，該FPC還集成了藍牙天線用于傳輸數據。



蓋板通過塑料柱定位，膠水固定。

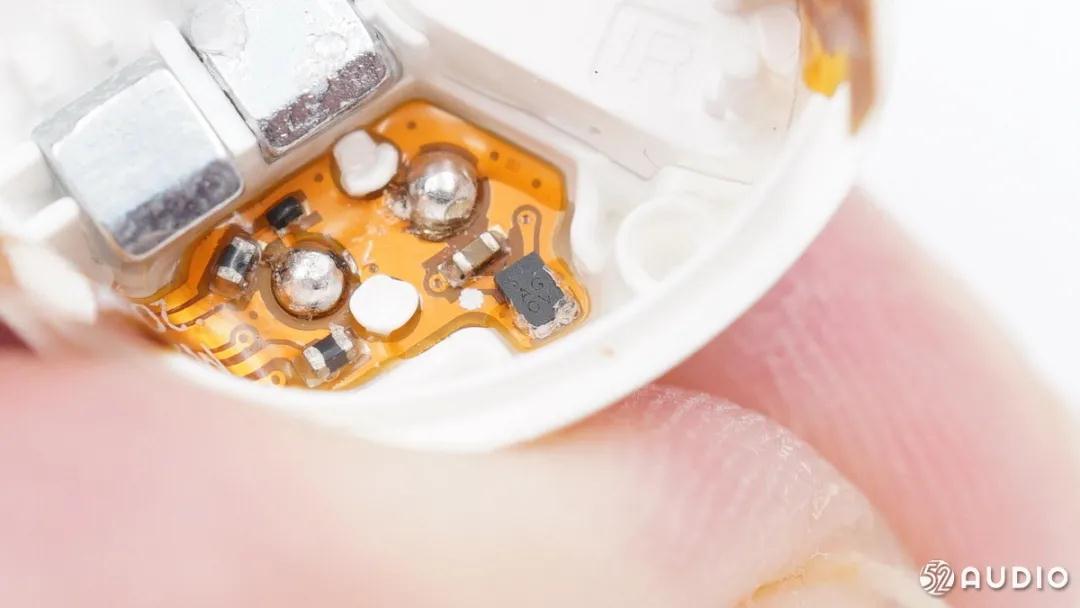

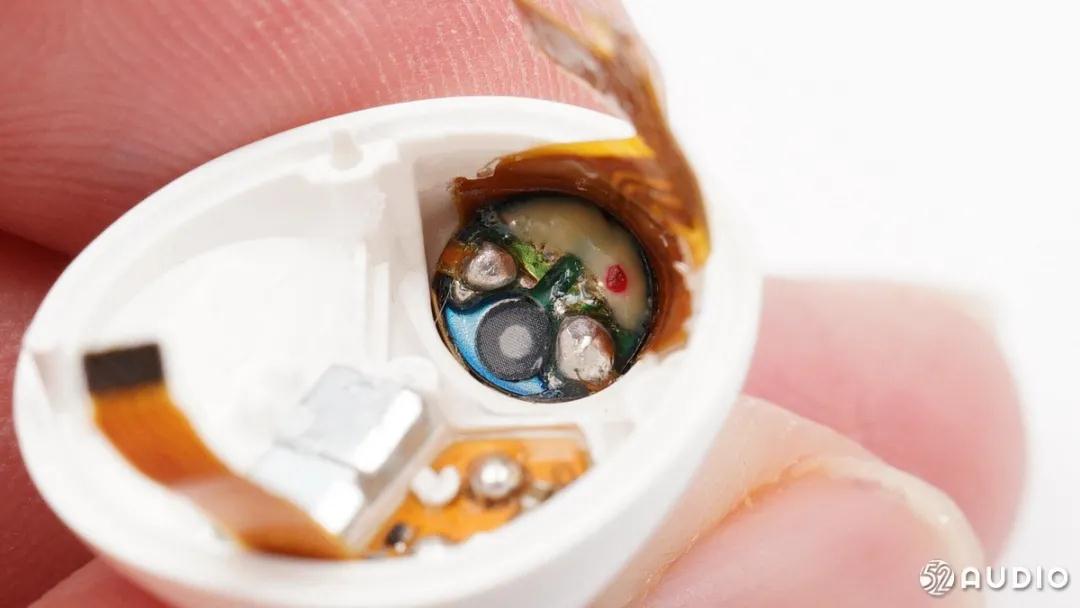

揚聲器單元所在位置。

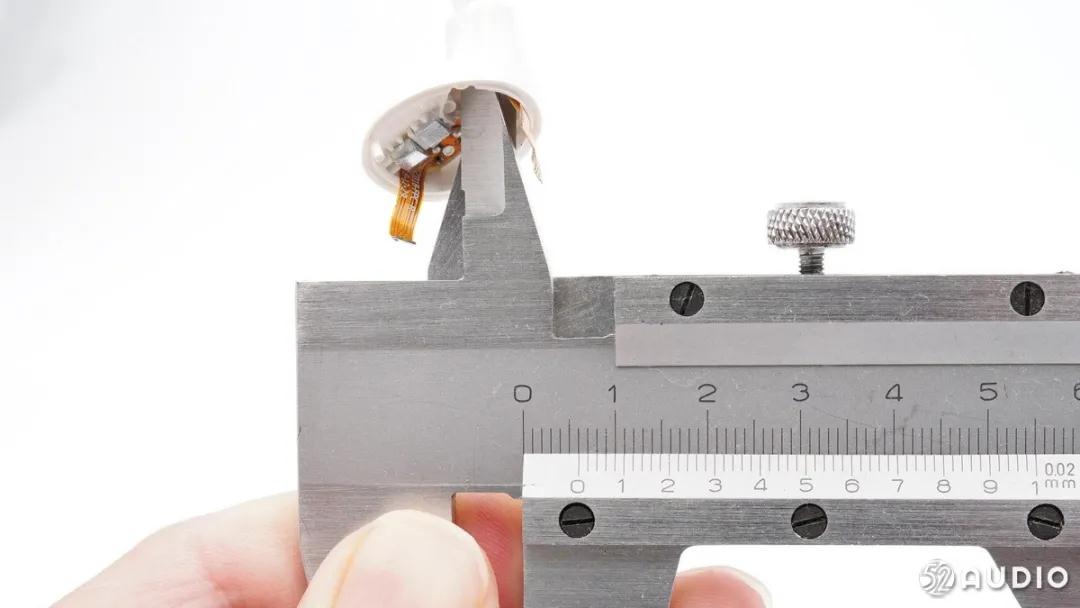

動圈單元尺寸約為6mm。



我愛音頻網總結

從硬件層面的拆解來看，魅族 POP2s 真無線耳機在結構上與前代產品沒有太大差別。用料方面，充電盒采用了集成度更高的IC，耳機官方宣傳采用了新的雙層結構復合振膜，藍牙主控芯片由前代的BES2300L更換為WT230-U，新支持了開蓋即連和手機彈窗功能。

魅族 POP2s充電盒采用Type-C接口輸入電源，思遠半導體SY8801芯片支持28V輸入耐壓，內置全功能的充放電過壓、過流、過溫、短路保護等功能，負責電池的充放電；思遠SY8801還集成了I2C通訊功能和內部通訊隔離功能，新唐科技N76E003AQ20 MCU可以讀取、配置電源內部的功能以及電池充放電管理的參數，負責整機控制。開蓋即連功能依靠霍爾元件實現，軟包電池容量350mAh，與前代相同。

耳機部分，魅族 POP2s外型延續了經典設計，耳機殼體遵循黃金分割比例，螺旋狀的設計更加貼合耳廓，不過這次的光環設計采用了白色，官方宣稱與充電盒的白色指示燈更統一。耳機內部有一塑料支架固定電池和主板，音腔獨立密封可以減少雜音，結構設計與前代相同。觸控方案來自通泰233DP，扣式電池的供應商來自微電新能源，容量0.222Wh約60mAh。
