產品名稱

KH-FG1.0-H2.0-28PIN FFC/FPC連接器

產品概述

KH-FG1.0-H2.0-28PIN是一款高性能的FFC（Flexible Flat Cable，柔性扁平電纜）和FPC（Flexible Printed Circuit，柔性印刷電路板）連接器，專為高密度連接而設計。該連接器具備28個觸點，間距為1mm，能夠穩定、高效地連接FFC或FPC電纜與電路板，適用于多種需要高可靠連接的應用場景。

主要特性

高密度觸點：擁有28個觸點，間距僅為1mm，適合高密度布線需求，節省空間。

翻蓋式鎖定：采用翻蓋式鎖定特性，確保連接的牢固性和可靠性，防止意外松動。

臥貼安裝：安裝類型為臥貼式，可輕松安裝在電路板上，方便快捷。

下接觸點類型：采用下接觸點類型，確保可靠的電信號傳輸。

優異的環境適應性：工作溫度范圍在-25℃~+85℃，具有優異的耐溫性能，適應各種環境條件下的應用。

產品優勢

高可靠性：通過翻蓋式鎖定和穩定的電接觸設計，確保連接的可靠性和長期穩定性。

高靈活性：適用于不同厚度（如0.3mm）的柔性電纜，提供靈活的連接解決方案。

易安裝與維護：臥貼式安裝和SMD封裝使得安裝更加方便，提高了生產效率，同時也便于后期的維護和更換。

廣泛的兼容性：兼容多種類型的FFC和FPC電纜，滿足不同應用場景的需求。

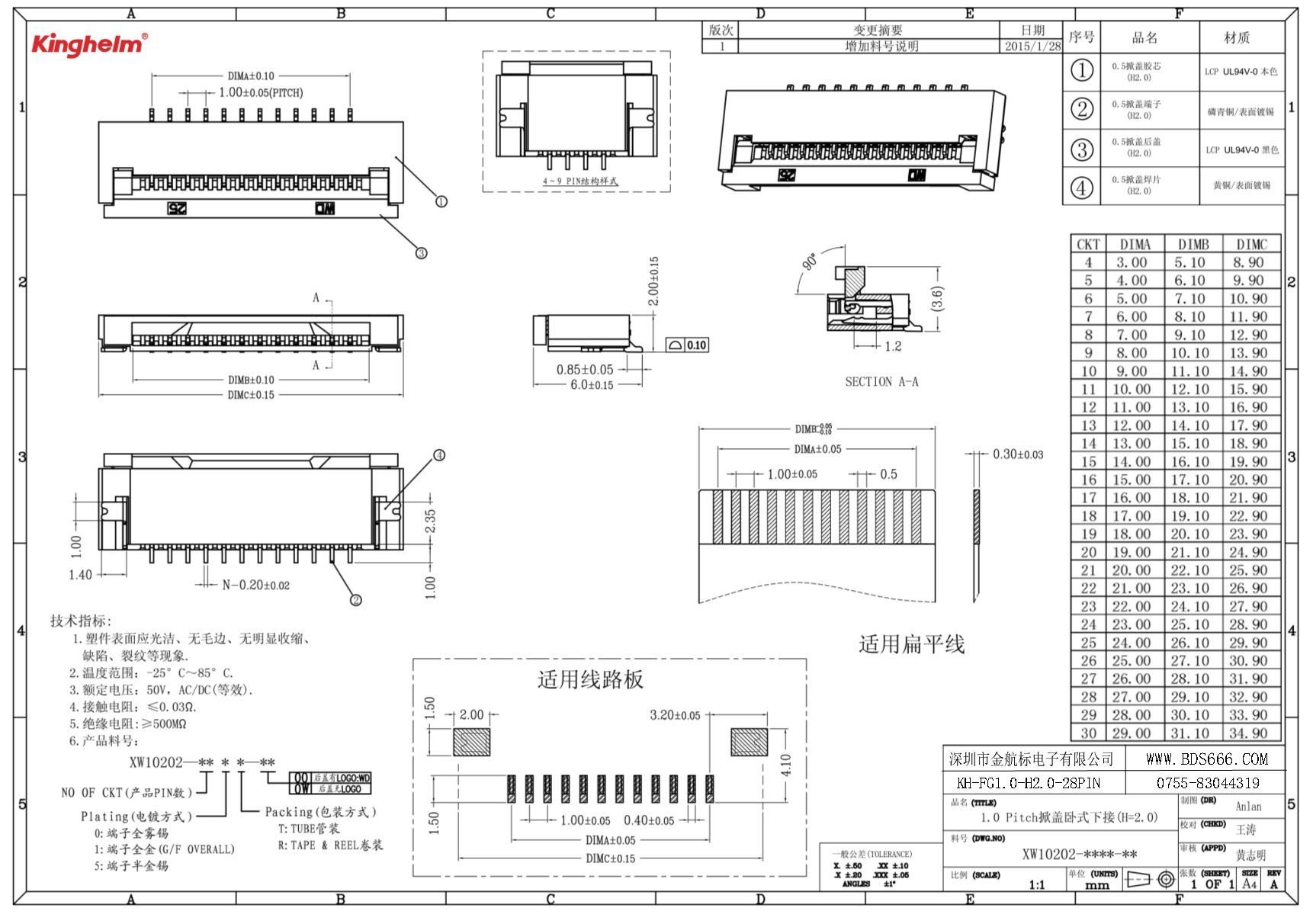

性能參數

應用領域

KH-FG1.0-H2.0-28PIN FFC/FPC連接器廣泛應用于各種電子設備領域，包括但不限于：

消費類電子產品：如智能手機、平板電腦、數碼相機等。

工業自動化設備：如工業自動化控制系統、傳感器設備等。

醫療設備：如醫療監護儀、手術器械等。

汽車電子系統：如車載導航、車載娛樂系統等。

辦公設備：如打印機、復印機、掃描儀等。

注意事項

安裝力度：在打開鎖蓋時，操作力度不宜過大，避免鎖蓋變形或破損。

穩定連接：接插過程中避免搖動或震晃連接器，確保連接位置正確無誤。

正確[敏感詞]：避免傾斜[敏感詞]FPC連接器，確保針腳以直角[敏感詞]，防止連接不良。

及時更換：如發現引腳端針有折斷或彎曲現象，應立即更換，防止短路或傳輸不良。

焊接注意事項：焊接時焊錫不宜過多，避免虛焊或焊不穩的現象。

產品總結

KH-FG1.0-H2.0-28PIN FFC/FPC連接器是一款高性能、高可靠性的連接器產品，專為高密度連接而設計。其翻蓋式鎖定、臥貼安裝、下接觸點類型等特性確保了連接的穩定性和可靠性。同時，該連接器具備廣泛的兼容性和應用領域，能夠滿足各種電子設備的連接需求。在使用過程中，注意遵循相關操作規范，以確保連接器的長期穩定運行。
