在智能家居設備、消費電子產品、工業控制電路等領域，四腳輕觸開關憑借其小巧輕便、操作靈活的特點被廣泛應用。然而，對于不少電子愛好者和初學者來說，四腳輕觸開關的接線方式卻成了一道難題。錯誤的接線不僅會導致開關無法正常工作，甚至可能引發電路故障。本文將深入解析四腳輕觸開關的結構原理，并結合多種常見應用場景，詳細介紹其正確的接線方法。

一、四腳輕觸開關的結構與原理

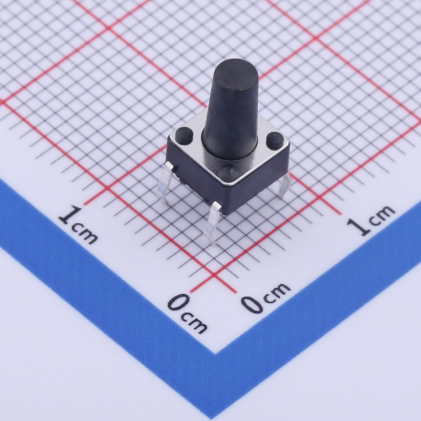

四腳輕觸開關通常由兩組獨立的觸點組成，從外觀上看，四個引腳兩兩對稱分布。其工作原理基于機械觸點的閉合與斷開：當按下開關時，內部的彈片會發生形變，使得原本斷開的兩組觸點同時導通，從而實現電路的連通；松開開關后，彈片恢復原狀，觸點斷開，電路也隨之斷開。這種雙觸點設計使得四腳輕觸開關相比兩腳開關，在電路連接中具備更高的穩定性和可靠性，常用于需要穩定信號傳輸和防誤觸的電路場景。

二、四腳輕觸開關的常見接線方式

（一）單路控制接線

在單路控制電路中，四腳輕觸開關主要用于控制某一單一電路的通斷，如控制一盞小燈的亮滅。接線時，將電源正極連接到其中一組觸點的一個引腳（例如引腳 1），另一組觸點的對應引腳（引腳 3）連接到負載（如小燈）的一端，負載的另一端連接電源負極；剩下的引腳 2 和引腳 4 則無需接線。這樣，當按下開關時，兩組觸點導通，電流從電源正極經引腳 1、引腳 3 流過負載，再回到電源負極，小燈亮起；松開開關，觸點斷開，小燈熄滅。

（二）雙路控制接線

雙路控制常用于需要同時控制兩個獨立電路的場景，如控制兩個不同顏色的指示燈。此時，四腳輕觸開關的兩組觸點分別控制不同的電路。具體接線為：將電源正極連接到引腳 1，引腳 2 連接到第一個負載（指示燈 1）的一端，指示燈 1 的另一端連接電源負極；同時，將電源正極連接到引腳 3，引腳 4 連接到第二個負載（指示燈 2）的一端，指示燈 2 的另一端也連接電源負極。按下開關時，兩組觸點同時導通，兩個指示燈同時亮起；松開開關，兩個指示燈同時熄滅 。

（三）自鎖式接線

自鎖式接線能讓四腳輕觸開關實現類似開關自鎖的功能，即按下開關后電路保持導通狀態，再次按下才會斷開。這種接線方式需要借助外部電路，如繼電器或晶體管電路來實現。以繼電器為例，將電源正極連接到引腳 1，引腳 3 連接到繼電器線圈的一端，繼電器線圈的另一端連接電源負極；同時，將繼電器的常開觸點一端連接電源正極，另一端連接負載，負載的另一端連接電源負極。當按下開關時，繼電器線圈得電，常開觸點閉合，電路導通，即使松開開關，由于繼電器的自鎖特性，電路仍保持導通狀態；再次按下開關，繼電器線圈失電，常開觸點斷開，電路才會斷開。

三、四腳輕觸開關接線的注意事項

（一）引腳識別

在接線前，務必準確識別四腳輕觸開關的引腳。由于不同廠家生產的開關引腳排列可能存在差異，可通過萬用表的歐姆檔進行測量判斷。將萬用表調至歐姆檔，用表筆分別接觸四個引腳，按下開關時，導通的兩個引腳為一組觸點，以此確定引腳的分組情況。

（二）焊接規范

焊接四腳輕觸開關時，要注意控制焊接溫度和時間。過高的溫度或過長的焊接時間可能會損壞開關內部的彈片和觸點。建議使用恒溫電烙鐵，將溫度控制在 250℃ - 300℃之間，焊接時間不超過 3 秒。同時，焊接過程中要確保焊點光滑、牢固，避免出現虛焊、短路等問題。

（三）電路保護

在接線完成后，為了確保電路安全穩定運行，可在電路中加入適當的保護元件。例如，在電源端串聯一個合適的保險絲，防止因電流過大損壞開關和其他電路元件；在負載端并聯一個濾波電容，減少電路中的雜波干擾 。

掌握四腳輕觸開關的正確接線方法是電子電路設計與制作的基礎技能。通過了解其結構原理，熟悉不同應用場景下的接線方式，并注意接線過程中的各項細節，無論是電子愛好者還是專業技術人員，都能順利完成四腳輕觸開關的接線工作，讓開關在電路中發揮出穩定可靠的控制作用。
