FFC軟排線，即Flexible Flat Cable（柔性扁平電纜），是現代電子設備中不可或缺的重要組成部分。憑借其獨特的性能和廣泛的應用領域，FFC軟排線已成為眾多電子產品設計師和制造商的選擇。本文將深入探討FFC軟排線的優缺點，以幫助讀者更好地理解和應用這一技術。

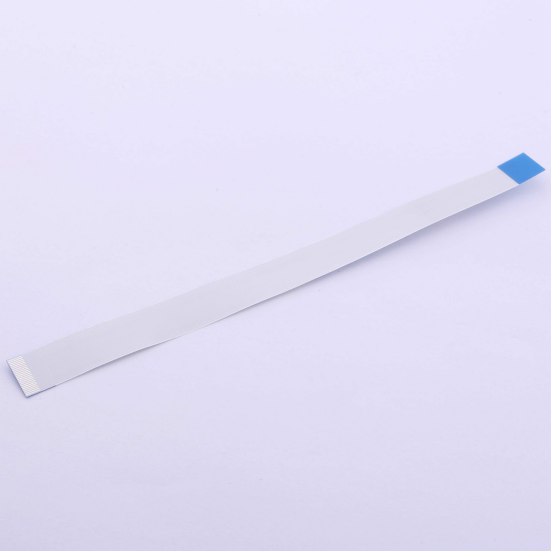

Kinghelm金航標KH-FFC-V0.5-23P-150MM產品圖

一、FFC軟排線的優點

1.體積小、重量輕

FFC軟排線的設計初衷便是為了替代體積較大的傳統線束導線。通過采用聚合物基材蝕刻銅電路或印制聚合物厚膜電路，FFC軟排線實現了總重量和體積的大幅減少，相比傳統圓導線線束方法，其重量和體積可減少70%。這一特性使得FFC軟排線非常適合應用于結構緊湊、對重量有嚴格要求的電子產品中。

2.可移動、彎曲、扭轉

FFC軟排線具有出色的柔韌性和耐用性，能夠承受數百萬次的動態彎曲而不損壞導線。這一特性使得FFC軟排線非常適合應用于需要連續運動或定期運動的內連系統中，如打印機打印頭與主板之間的連接、繪圖儀、掃描儀等設備的信號傳輸及板板連接。

3.優良的電性能、介電性能、耐熱性

FFC軟排線具有較低的介電常數，允許電信號快速傳輸；同時，其良好的熱性能使元件易于降溫，較高的玻璃轉化溫度或熔點則使得元件能在更高的溫度下良好運行。這些特性確保了FFC軟排線在數據傳輸和信號處理方面的穩定性和可靠性。

4.更高的裝配可靠性和質量

FFC軟排線減少了內連所需的硬體，如焊點、中繼線、底板線路及線纜等，從而提高了裝配的可靠性和質量。傳統的電子封裝上常用的這些硬體在裝配時容易出現元件錯位等問題，而FFC軟排線的使用則有效避免了這些問題的發生。

二、FFC軟排線的缺點

盡管FFC軟排線具有諸多優點，但在實際應用中仍存在一些局限性。

1.成本較高

由于FFC軟排線是為特殊應用而設計制造的，其電路設計、布線和照相底版等所需費用較高。因此，在少量應用時，其成本效益可能不如傳統線束導線。然而，隨著生產規模的擴大和技術的不斷成熟，FFC軟排線的成本有望逐漸降低。

2.操作和維護要求嚴格

FFC軟排線的安裝和維護需要專業人員進行操作。特別是在錫焊和返工過程中，需要經過訓練的人員才能確保焊接質量和排線的可靠性。這增加了電子產品制造和維護的成本和復雜度。

綜上所述，FFC軟排線以其體積小、重量輕、可移動彎曲、優良的電性能和裝配可靠性等優點，在電子產品中得到了廣泛應用。然而，其成本較高和操作維護要求嚴格等缺點也在一定程度上限制了其應用范圍。在選擇是否使用FFC軟排線時，需要根據具體的應用場景和需求進行綜合考慮。
