連接器連接多個電子元件，以在一個或多個系統之間傳輸電力和信號。在連接器設計中，電磁干擾（EMI）和射頻干擾（RFI）是關鍵挑戰，有效減輕其影響可提升設備性能并確保系統穩定運行。選擇抗EMI/RFI連接器時，需綜合考慮屏蔽效能、材料特性和結構設計。例如，金屬外殼、導電涂層和多層屏蔽設計能顯著降低干擾。遵循IEC、FCC等國際標準是確保合規性和性能的基礎。此外，定期使用網絡分析儀等工具測試和維護屏蔽系統，可實時監測效能并及時解決問題。EMI/RFI防護是一個系統工程，需從材料、設計、測試到維護全面優化，才能實現最佳防護效果。

探索EMI/RFI的影響

EMI/RFI來自各種來源，例如內部系統作、傳輸線和塔以及大氣干擾。未受保護的電子系統可能會出現信號失真或數據傳輸損壞，從而導致嚴重故障。屏蔽連接器對于高風險EMI/RFI環境至關重要，它依靠金屬外殼來顯著降低或消除這些風險。

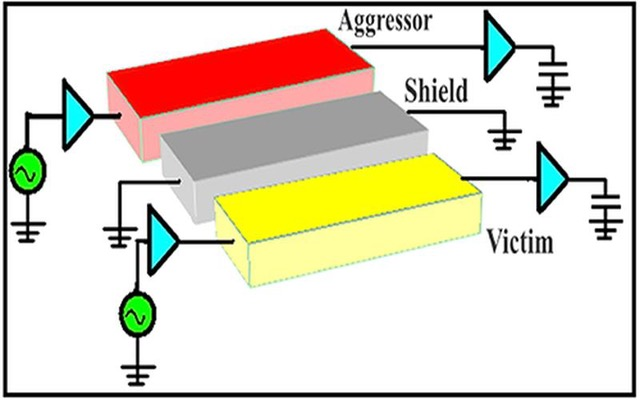

圖 1. 具有干擾電路、屏蔽機制和受干擾電路的EMI抑制設置的圖解圖示突出了干擾流和屏蔽效應，以保護敏感元件。

為確保系統范圍內的抗EMI/RFI設計方法，在選擇連接器時應仔細評估關鍵因素，例如材料成分、屏蔽和部署場景。

連接器屏蔽：從金到銅

有效的EMI/RFI連接器屏蔽取決于其金屬成分;這些組合物可以包括：

金級：為醫療設備、精密儀器和衛星通信提供極高標準的導電和耐腐蝕性。

鋅鎳合金為航空航天、戰事和船舶電子設備提供廣泛的頻率屏蔽和耐腐蝕性。

鋁和不銹鋼：提供堅固的屏蔽層，可承受具有挑戰性的汽車和工業環境。

鎳： 有助于提高韌性和耐用性，這對于建筑和工業應用中的連接器至關重要。

銅纜：針對電信和計算，保持信號完整性和高導電性。

錫：是許多消費類設備中一種基本且經濟高效的屏蔽選項。

在連接器屏蔽層中添加導電層

電鍍為連接器屏蔽層增加了導電層，從而提高了電氣性能并防止了腐蝕。雖然鍍金在通信系統、醫學成像和航空航天應用的高頻連接器中很常見，但鎳和銅等其他金屬也用于要求較低的場景，以平衡耐用性和成本。

除了屏蔽和電鍍之外，確保流線型和集成設計對于抗EMI/RFI連接器也至關重要。例如，光滑、圓潤的連接器可提高接地能力并最大限度地減少信號泄漏，而引腳布置和外殼配置的準確設計可增強整體電磁兼容性并加速系統集成。

后殼增加了機械強度和額外的屏蔽，是抗EMI/RFI連接器的另一個關鍵設計方面。后殼增強了對環境壓力源和電磁干擾的抵抗力，集成了電纜管理和應力消除功能。環保后殼配備具有編織金屬護套的多芯電纜，通常采用圓形外形尺寸，并提供額外的接地措施。同時，用于[敏感詞]應用的高性能后殼設計提供額外的防水、防沙和防震保護。

用于航空航天和軍備的先進屏蔽解決方案

EMI/RFI對航空航天和軍備領域的通信設備、雷達和航空電子控制等關鍵任務系統構成了明顯而現實的危險。許多軍用級抗EMI/RFI連接器具有集成連接器屏蔽層和黑色鋅鎳鍍層，以保護這些系統。

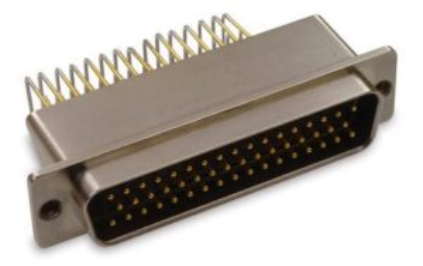

圖 2. ITT Cannon的TD1濾波D-Subminiature連接器將標準連接與先進的饋通濾波相結合，加強了航空航天和軍備應用的EMI/RFI監管。

此外，先進的濾波技術，如柔性芯片（CoF）技術和復雜的電纜組件，建立了針對EMI/RFI的多層防御，以確保系統完整性。

選擇抗EMI/RFI連接器

抗EMI/RFI連接器選擇包括對其使用地點和使用方式的全面分析，包括：

系統設計和布局：空間限制會影響連接器的尺寸和形狀。在低EMI/RFI風險區域，更簡單的連接器就足夠了。

應用和頻率：詳細的電源和信號分析有助于將連接器規格與系統頻率和屏蔽要求相匹配。

暴露于腐蝕性和應力下：在確定耐環境磨損性后，選擇材料和涂層。

后殼和電鍍：高風險環境需要堅固的后殼以提供額外的保護和屏蔽，而電鍍選項的選擇是因為它們在導電性、彈性和成本之間取得了平衡。

電氣規格：準確評估載流能力、額定電壓和絕緣特性，確保性能和安全性。

測試和驗證EMI/RFI電阻合規性

根據概述的標準選擇連接器后，系統設計人員應進行EMI/RFI屏蔽測試，以驗證是否符合國際無線電干擾特別委員會（CISPR）和電氣與電子工程師協會（IEEE）等組織制定的廣泛采用的行業標準。

設計驗證和測試涉及實驗室信號分析以及環境和作壓力評估。值得注意的是，實際的一致性評估通過突出最佳設計選項來幫助確定濾波器的選擇，這些選項可在確保信號流動的同時最大限度地減少干擾。

維護和優化屏蔽

抗EMI/RFI連接器的日常維護，例如阻抗評估、目視檢查和連續性檢查，有助于確保結構完整性并防止信號中斷。然而，額外的現場評估對于主動檢測和糾正漏洞至關重要，從連接松動和觸點腐蝕到絕緣材料受損。此過程包括仔細檢查連接器是否存在可能導致屏蔽老化和早期更換的缺陷。

總結

連接器有助于不同組件和系統之間的無縫信號和電力傳輸。在設計或選擇抗EMI/RFI連接器時，工程師應仔細考慮金屬屏蔽和電鍍成分，對它們的使用位置和方式進行全面分析，并進行嚴格的測試以確保符合CISPR和 IEEE標準。
