常用射頻同軸連接器簡介

發布時間：2025-05-20作者來源：金航標瀏覽：569

射頻同軸連接器起源

prosund

射頻和微波同軸連接器的發明要追溯到第二次世界大戰期間的20世紀40年代，隨著雷達和各種無線電通信設備的誕生，最早出現了N型和BNC等連接器。它是射頻信號傳輸的重要部件，目前在通信、廣播、商業都有廣泛的應用。

射頻同軸連接器有著規范的行業標準，在界面尺寸上有各自的規范，囊括了多種類型，需要在不同的場合使用合適的連接器。

連接器基本結構

prosund

常用的連接器有著不同的類型，按照物理結構來區分，可以分為有極性，無極性，反極性。我們比較常見的SMA連接器，就屬于有極性這一類；如果按照連接方式來區分，SMA連接器就屬于螺紋式的。以下列舉了一些常見連接器的分類。

射頻連接器的主要參數

prosund

工作頻率范圍：射頻同軸連接器的下限截止頻率是零，上限工作頻率一般為截止頻率的95%。工作頻率取決于連接器的結構。任何連接器的頻率范圍都受限于同軸結構中出現的第一個圓波導模，減小電纜的尺寸可以提高連接器的截止頻率，用介質填充則會降低使用頻率和增加損耗。所以，一般來說，外導體的尺寸越小，連接器工作頻率越高；填充介質的介電常數越低，工作頻率越高，插損也越低。

特性阻抗：常見的連接器特性阻抗為50Ω與75Ω。

VSWR(駐波比)：VSWR是連接器最重要的指標之一。

接觸電阻：接觸電阻是指其接觸點的電阻，分別指內導體和外導體的接觸電阻，通常為mΩ級，同時外導體的接觸電阻要小于內導體。

絕緣電阻：絕緣電阻是指絕緣材料的電阻，該指標不好時會產生漏電流。

常用連接器型號

prosund

N型連接器

[敏感詞]頻率：普通型11GHz，精密型18GHz

介質：PTFE

起源于1942年，由其發明者Paul Neill的名字命名。起初的工作頻率為4GHz,到了60年代后改良為11GHz，精密型可工作到18GHz，是應用最為廣泛的連接器之一。有50Ω和75Ω兩種規格，不可互連。外導體內徑為7mm。N型類似于中國標準的L16，但是二者不能兼容，需要專用的N-L16轉接器。

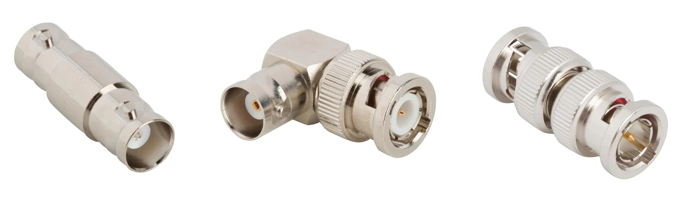

BNC型連接器

[敏感詞]頻率：普通型4GHz，精密型8GHz

介質：PTFE

起源于20世紀50年代，成為[敏感詞]式（卡式）的N型連接器。常用于低頻電路中，外導體內徑為6.5mm。類似中國標準的Q9型，但不完全兼容。

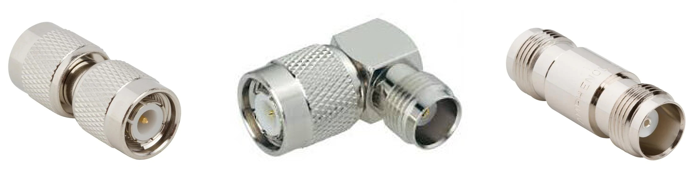

TNC型連接器

[敏感詞]頻率：普通型11GHz，精密型18GHz

介質：PTFE

TNC(Thread Neill-Concelman, 螺旋連接器)是BNC型連接器的改良型，其頻率特性和N型基本相同。外導體內徑為6.5mm。同時，TNC接頭有著良好的抗震性能。

APC/7mm型連接器

[敏感詞]頻率：18GHz

介質：PTFE

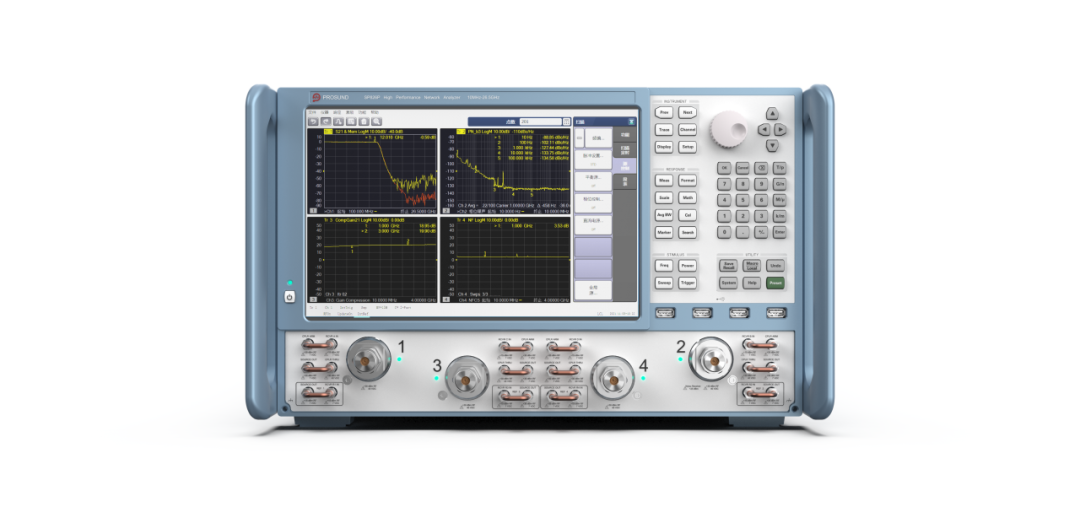

起源于20世紀60年代，Amphenol標準，無極性，是所有到18GHz的連接器中駐波[敏感詞]的，俗稱“平接頭”。常見于網絡分析儀。外導體內徑為7mm。

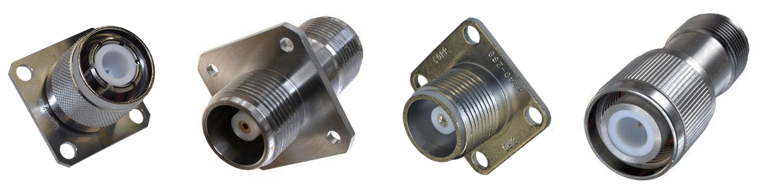

HN型連接器

[敏感詞]頻率：4GHz

介質：PTFE

HN型連接器是20世紀50年代推出的N型連接器的高壓版，可工作到5kV的電壓，尺寸接近N型，但其功率容量更大。

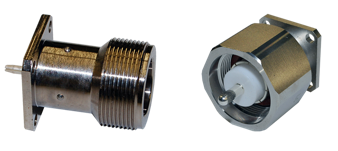

LC型連接器

[敏感詞]頻率：1GHz

介質：PTFE

耐高壓連接器，其功率容量大于HN。LC和HN常用于大功率應用場合，而在其他領域較為少見。

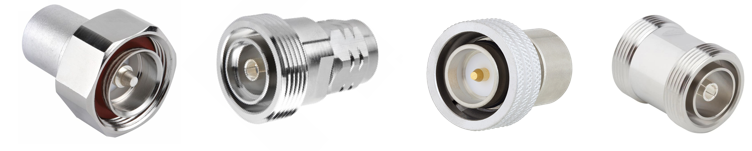

DIN7-16型連接器

[敏感詞]頻率：8GHz

介質：PTFE

DIN7-16(Deutsche Industries Norm, 德國工業標準)型連接器由Spinner發明的6-16(60Ω)型連接器衍變而來，其內導體的外徑為7mm，外導體的內徑為16mm，是所有連接器中無源互調（PIM）性能最好的連接器。常見于蜂窩基站和廣播電視發射機，可兼容中國標準的L29。

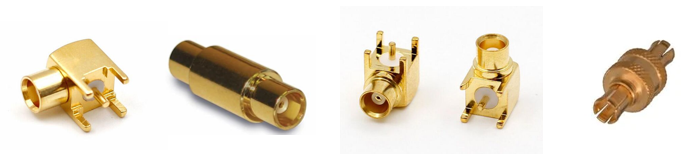

MCX型連接器

[敏感詞]頻率：6GHz

介質：PTFE

[敏感詞]式的“微同軸”連接器，起源于20世紀80年代，有50Ω和75Ω兩種規格。

MMCX型連接器

[敏感詞]頻率：6GHz

介質：PTFE

比MCX更小的連接器，由于尺寸小、成本低廉而被廣泛應用。起源于20世紀90年代，也被稱之為MicroMate。

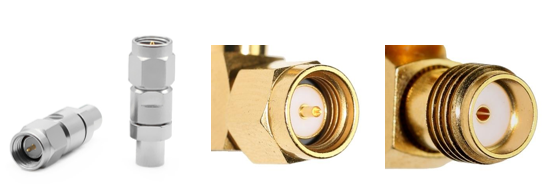

SMA型連接器

[敏感詞]頻率：普通型18GHz，精密型26.5GHz

介質：PTFE

起源于20世紀60年代，設計者是Bendix Scintilla公司，稱為超小型A型連接器，可能是全球應用最為廣泛的一種連接器。其外導體內徑為4.13mm。

SMB型連接器

[敏感詞]頻率：4GHz

介質：PTFE

SMB(Subminiature B)超小型B型連接器，是一種[敏感詞]式結構，外導體內徑為3mm，有50Ω和75Ω兩種規格。

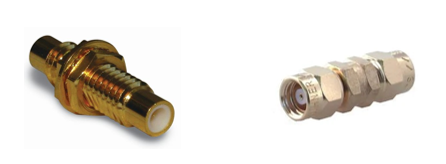

SMC型連接器

[敏感詞]頻率：10GHz

介質：PTFE

SMC(Subminiature C)超小型C型連接器，不常用，有插孔或插頭兩種類型，外導體內徑為3mm。

SSMA型連接器

[敏感詞]頻率：38GHz

介質：PTFE

一種比SMA更小的連接器，外導體內徑為2.79mm。

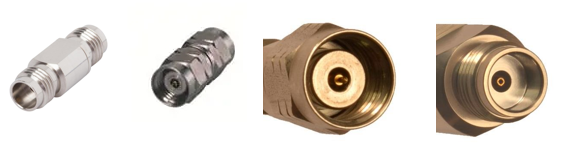

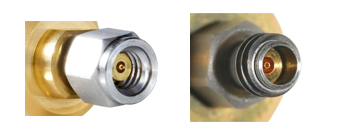

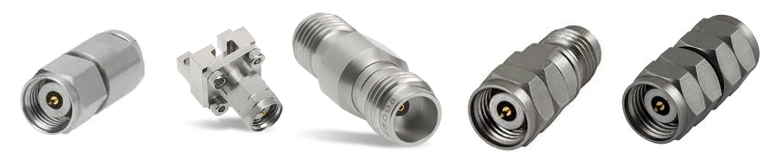

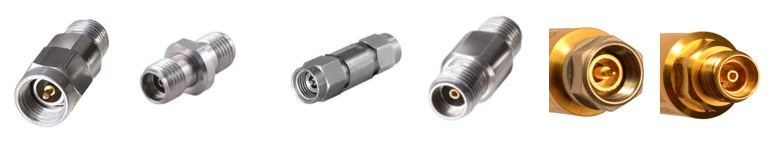

3.5mm型連接器

[敏感詞]頻率：34GHz

介質：空氣

一種精密連接器，可以和SMA物理兼容。上世紀70年代中期，由[敏感詞]Hewlett-Packard和Amphenol公司(主要是由HP公司研制的，早期的生產在Amphenol公司進行)推出，工作頻率可達33GHz，這是最早的可用到毫米波段的一種射頻同軸連接器。與SMA連接器(包括Southwest Microwave的“Super SMA”)的一個明顯的區別是：3.5mm采用空氣介質。
