簡單了解FFC/FPC連接器

發布時間:2025-01-02作者來源:金航標瀏覽:1608


什么是FFC/FPC連接器

FFC連接器常用于將帶狀扁平柔性電纜(FFC)連接至線對板應用中的PCB電路,它們也可用于線對線配置。這些連接器具有高密度、非常窄的外形尺寸,適合狹小空間。它們通常用于筆記本電腦、相機、計算機設備、家用電器和手機等消費應用。

單排或雙排連接器外殼通常由柔性塑料、聚合物、工程橡膠或薄膜制成,環繞嵌入式金屬連接器。有多種鎖定樣式可供選擇。

FPC連接器結構及使用

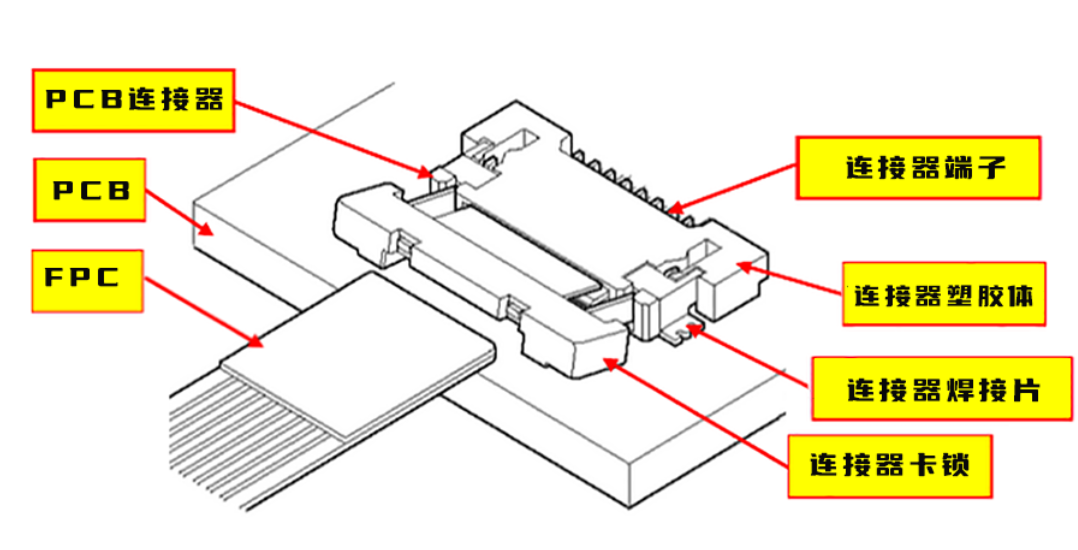

FPC連接器其特點是一端與PCB焊接相連接(多采用SMT焊接),另一端與FPC對插,且FPC連接器上設計有卡鎖裝置使FPC和FPC連接器鎖緊,保持一定的接觸可靠性。所以連接器的塑膠體和端子以及卡鎖零件之間有嚴格的配合要求。

圖片

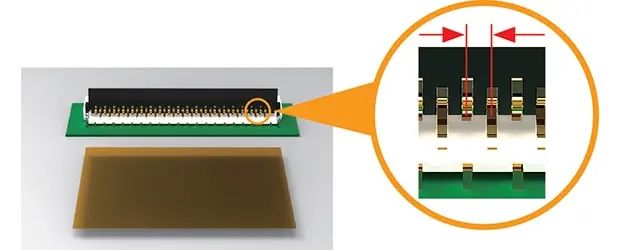

為了滿足在SMT制程的要求,整個產品的端子焊接區都嚴格要求有良好的平整度和共面度,通常業界的規范為共面度0.10max。否則會導致與PCB焊接不良而影響產品的使用。

圖片

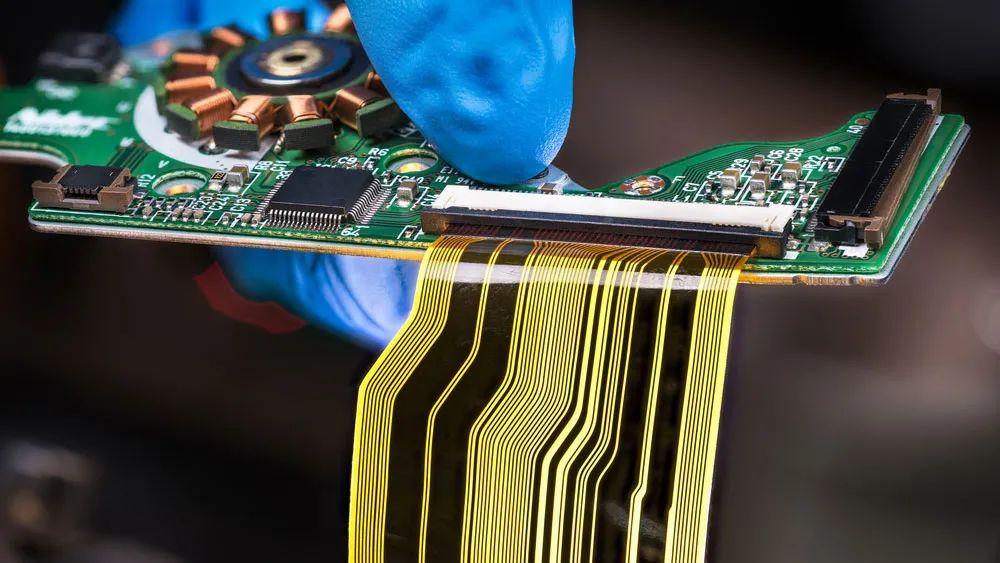

  設計師選擇FFC/FPC連接器的一個主要原因是,與柔性電纜一起使用時,它們比傳統的剛性電路板具有更高的靈活性。

設計說明

FFC/FPC 連接器提供引腳、插座、卡邊和焊片觸點選項,帶單排或雙排外殼。

某些變體能夠混合FFC電纜和圓形電線觸點提供多種間距,例如 0.03 mm、0.5 mm、1.00 mm、1.25 mm、2.54 mm,但最常見的間距是 0.50 mm、1.00 mm 和 1.25 mm。單個FFC可以在同一根電纜上的不同導體之間具有不同的間距,但這并不常見。

FFC/FPC 連接器提供全屏蔽版本,以控制 EMC 干擾。

各種鎖定機制可固定此連接器類型,包括閂鎖、鎖釘和固定片。

電路板端接選項包括表面貼裝或通孔。

圖片

FFC/FPC連接器的應用

FFC/FFP連接器服務于眾多市場和應用,包括消費電子、工業控制、顯示器、打印機、汽車、測試與測量儀器、家用電器和醫療設備。

圖片
