連接器作為電子元器件的一種，承擔著連接不同設備電路的重要使命。其類型豐富多樣，且每種類型都與特定的應用場景緊密相扣。回溯至 1989 年，在身為工業教育組織的美國國家電子配銷商協會（NEDA，全稱為 National Electronic Distributors Association）的大力支持下，連接器制造領域的行業巨頭們精心制定了一部專門針對連接器的分類標準與術語體系。依據該體系，連接器可清晰地劃分為五大類別，分別是在電路板上發揮關鍵連接作用的板載連接器、專注于高頻信號傳輸?shù)母哳l連接器、為電力傳輸提供穩定保障的電力連接器、具備模塊化靈活組合特性的模塊化連接器以及支持熱插拔操作的熱插拔連接器。

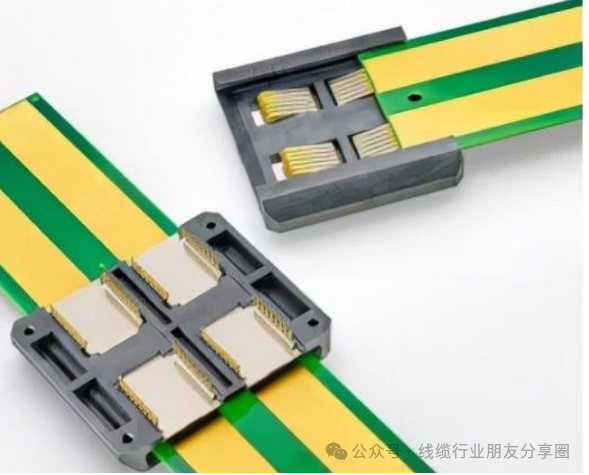

板載連接器是連接器的一種，用于將電路板上的內部電路和外部電路連接起來，所謂的板端連接器簡單點說就是有一端是固定在電路板上的連接器。由于電路板上的內部電路線路往往比較復雜，因此使用板載連接器可以大大提高連接效率，減少人工操作的錯誤和損壞，板端連接器可依固定在電路板上的方式分為，SMT表面黏著式連接器，DIP穿孔固定式連接器，上述兩種方式均為固定在電路板上，板載連接器在電子產品中應用極為廣泛，如計算機、手機等各種電子設備中都大量使用了板載連接器。

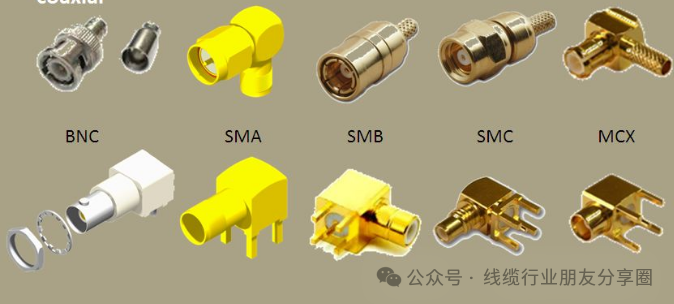

高頻電子連接器是泛指所有用在電子訊號與電源上的連接元件及附屬配件，從電子封裝的觀點來看，連接器是互相連接部分可離合或者替代的元件，換言之是所有訊號間的橋梁，因此高頻連接器的性質將牽動電子系統的運行品質，其主要的功能是完整的傳輸訊號，所以在整個的電子系統中，高頻連接器是一個典型的被動元件，可以說是一種對高頻信號傳輸有較好性能的連接器。高頻連接器通常用于需要在高速數據和圖像傳輸方面提供高質量信號的場合，如電視廣播、通訊網絡等。高頻連接器設計采用性能優異、極為可靠的技術，以確保高質量的連接性能。如SMA、N、BNC等連接器，它們廣泛應用于射頻傳輸，電子測量和高速數據傳輸?shù)阮I(lǐng)域.

電連接器主要用于電氣、電子設備的電纜線與電纜線、電纜線與設備之間的電路連接，特別是在電氣控制系統和電源應用中；電力連接器通常用于將較大的電流和電壓傳輸?shù)诫姎庠O(shè)備上，從而使設備得以正常運轉。實現低頻信號、高頻信號及電能(功率)的傳輸。電連接器由固定電連接器和自由端電連接器兩部分組成。固定電連接器是安裝在面板和底座(或不安裝)的被動連接部分，又稱為插座;自由端電連接器是帶有連接螺母或其他鎖緊裝置的主動連接部分，與固定端電連接器相配合，又稱為插頭。電連接器通過插頭與插座之間的插合和分離，使電路接通和斷開。電連接器是各類電氣、電子系統不可缺少的電子元器件，廣泛用于航天、航空、核工業、兵器、艦船、電子、交通、計算機、通信、醫療、石油勘探等行業。電連接器作為電信號傳輸系統的“神經樞紐與接點”，在電路中起著電信號傳輸?shù)年P(guān)鍵橋梁作用，其品質直接影響產品的性能與質量。

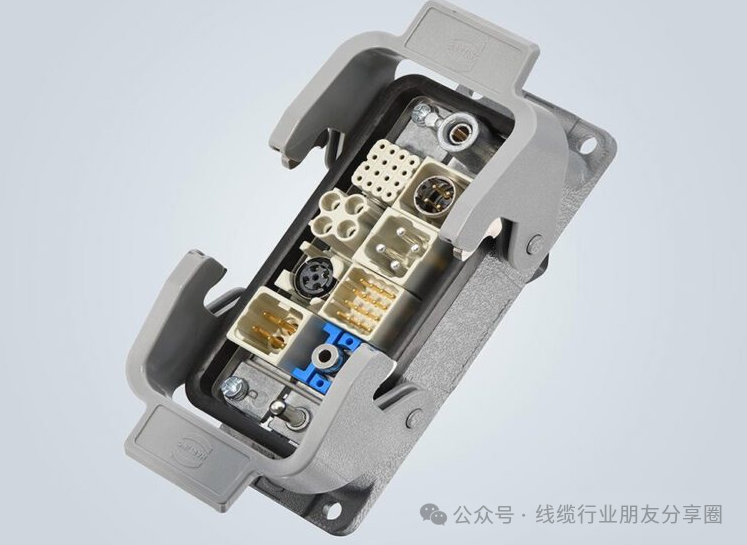

模塊化連接器是指由多個模塊組成的連接器，這些模塊可以根據需要連接起來以實現不同的功能。模塊化連接器廣泛應用于多種不同的場合，如網絡設備、數據采集設備和電子測試、計算機工作等領域。模塊化連接器采用快速運輸技術，使用簡便、簡單維護，使用壽命長，應用范圍廣，是目前電子元器件領域中的一種重要連接器；模塊化連接器是“自己構建”的互連產品，具有可選擇和配置的結構元件，以滿足特定應用的物理或性能要求。模塊化產品的例子包括可以容納客戶選擇的各種插件(電源、信號、數據、流體、氣體)的通用外殼；可用于不同外殼或殼體形狀(通常為矩形)的普通插件；或者可以用特定管腳數或類型組裝的內部組件。這些模塊化產品可由連接器供應商或客戶組裝。模塊化產品使設計人員能夠利用多個變量創建半定制連接器。與完全定制的連接器產品相比，這種方法具有許多優點。模塊化連接器通常比定制產品成本低，并且通常可以減少所需的單個連接器的數量。它們易于升級和修復；可以添加功能或特征，或者用新的部件替換損壞的部件，而不是更換整個連接器。它們通過允許在一個外殼或外罩中使用多種介質而不是單個連接器來減少庫存。

熱插拔，即帶電插拔，主要發生在不關閉系統電源的情況下，將模塊、板卡、部件[敏感詞]（連接）或拔出（斷開）系統來執行測試、故障排除或信號調整，而不影響系統的正常工作，從而提高了系統的可靠性、快速維修性、冗余性和對災難的及時恢復能力等。為了確保帶電拔插在不損壞設備的情況下安全地連接，連接器生產商設計了一些特制的熱插拔連接器，如先通后斷的連接器，以確保拔插之前已建立好接地和系統電源的連接。先通后斷連接器產品是以先通后斷設計的。先通后斷連接器采用特定于應用的接地設計，允許在建立電源連接之前先建立接地連接，并在電源連接斷開之前一直保持連接；總結來說熱插拔連接器是一種具有熱插拔功能的連接器，用于保護設備和組件免受意外斷電或斷開連接的影響。熱插拔連接器廣泛應用于各種機房、數據中心和網絡設備等場合，可以大大提高設備的性能和使用壽命，同時也保證了數據傳輸和操作的流暢性。熱插拔連接器能夠自動斷開連接以避免損傷受到影響的電路板或設備，極大地提高了電路板和設備的整體性能.

總而言之，連接器作為電子元器件極為關鍵的構成部分，其各類別對于電子技術從業者而言掌握與否意義重大。諸如板載連接器、高頻連接器、電力連接器、模塊化連接器以及熱插拔連接器等，它們均具備獨有的特性與長處，且各自適配特定的應用場景。故而在挑選適宜的連接器時，必須慎之又慎，周全考量各類因素，以此實現連接器效率與穩定性的最大化，為整個電路系統的可靠性筑牢根基。
