在今天，物聯網已經走進我們的身邊，我們無時無刻都在享受著物聯網帶來的便利。無論是工業，農業或者是家居日常生活，城市建設，物物相連已經成為時代的標志。而在物聯網中扮演重要角色的無線收發模塊，它們使得物物之間信息交換成為可能，它們也承載著信息的收發。而今天，我們要說的，就是無線收發模塊上一個重要的部件–天線。那么您知道無線收發模塊三種天線的區別嗎？[敏感詞]金航標kinghelm小編為您說道說道：

在無線通訊系統中，用來傳送與接收電磁波能量的重要必備組件就是天線。天線是在無線收發模塊中，除了核心的系統芯片外，另一具有影響傳輸特性的重要組件。我們的無線收發模塊所使用的天線設計方法與制作材質也不盡相同。如何選擇天線？如何通過天線提升模塊的傳輸特性？如何通過天線進一步降低模塊的成本？今天我們就來聊一聊目前市面上的三種天線。

01 陶瓷天線

陶瓷天線是一種適合于藍牙模塊使用的小型化天線，分為塊狀陶瓷天線和多層陶瓷天線。塊狀陶瓷天線，是在高溫下將天線的金屬部分，印在一次燒結完成的整塊陶瓷塊的表面上。多層陶瓷天線，燒制則是使用低溫共燒的方式，把多層陶瓷迭壓對位后，再通過高溫燒結，故而天線的金屬導體，可以根據設計需要，印在每一層陶瓷介質層上。在加上陶瓷本身介電常數比pcb電路板的要高，所以使用陶瓷天線具有占用空間很小、性能比較好，有效提高主板的整合度，并可降低天線對ID的限制的優點。但帶來的缺陷是帶寬窄，比較難做到多頻段，需要在主板的定義之初導入設計。

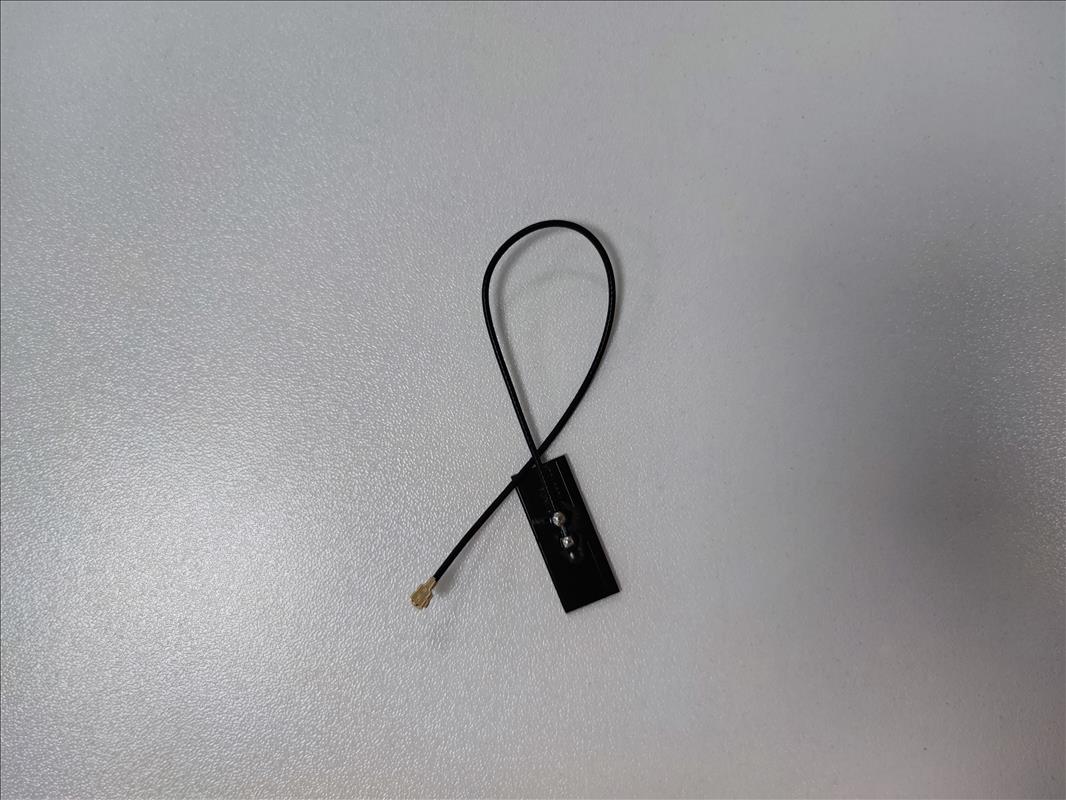

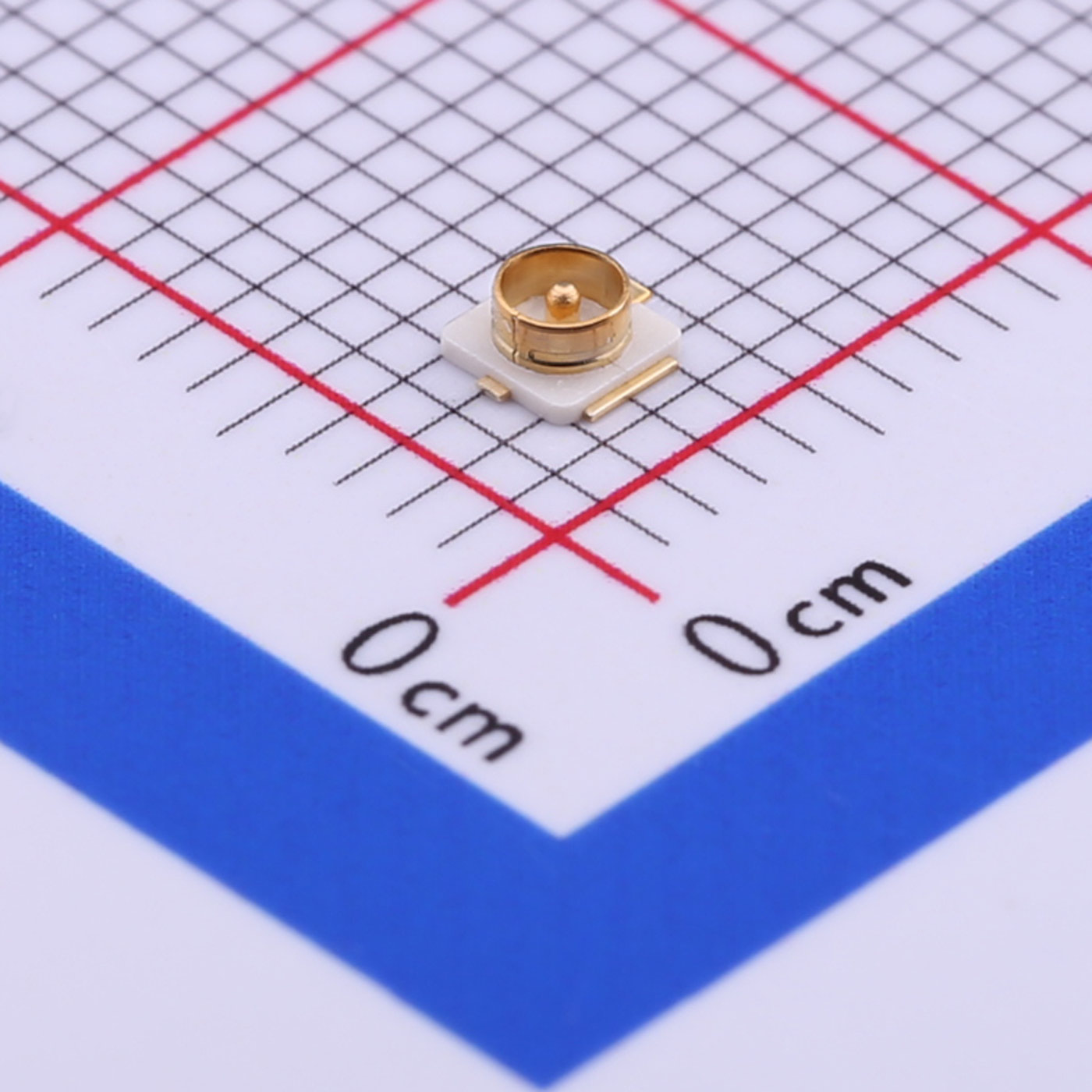

02 IPEX天線

它作為一種射頻電路和天線的接口，其優點為場型能控制更好，插損低，信號的方向指向性好，效率高，抗干擾能力強，能遠離主板上的干擾，同時也不需要過多的調試匹配，很多產品只需要外面接一個IPEX的天線即可。然而他的缺陷就是其成本高，組裝麻煩。

03 PCB天線

無線接收和發射用的PCB上的部分我們一般稱之為PCB天線。在信號發射的時候，發射機的高頻電流被其轉化為空間電磁波；接收期間，從空間截獲的電磁波又被它轉換為高頻電流送入接收機。PCB天線的優點是空間占用少，不需要單獨組裝天線，整機組裝方便，不易觸碰損壞，成本低。其缺點是單個天線場型很難做到圓整，容易受到主板上的干擾，插損高，效率相對較低。
